38 |
Снятие каркаса жестких дисков
Снятие каркаса жестких дисков
ОСТОРОЖНО:
Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 9. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 11. Дополнительные сведения по вопросам безопасности см.
на веб+странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Предварительные действия
1
Откройте корпус компьютера. См. раздел «Снятие крышки компьютера» на стр. 15.
2
Извлеките основной жесткий диск. См. раздел «Извлечение основного жесткого диска»
на стр. 35.

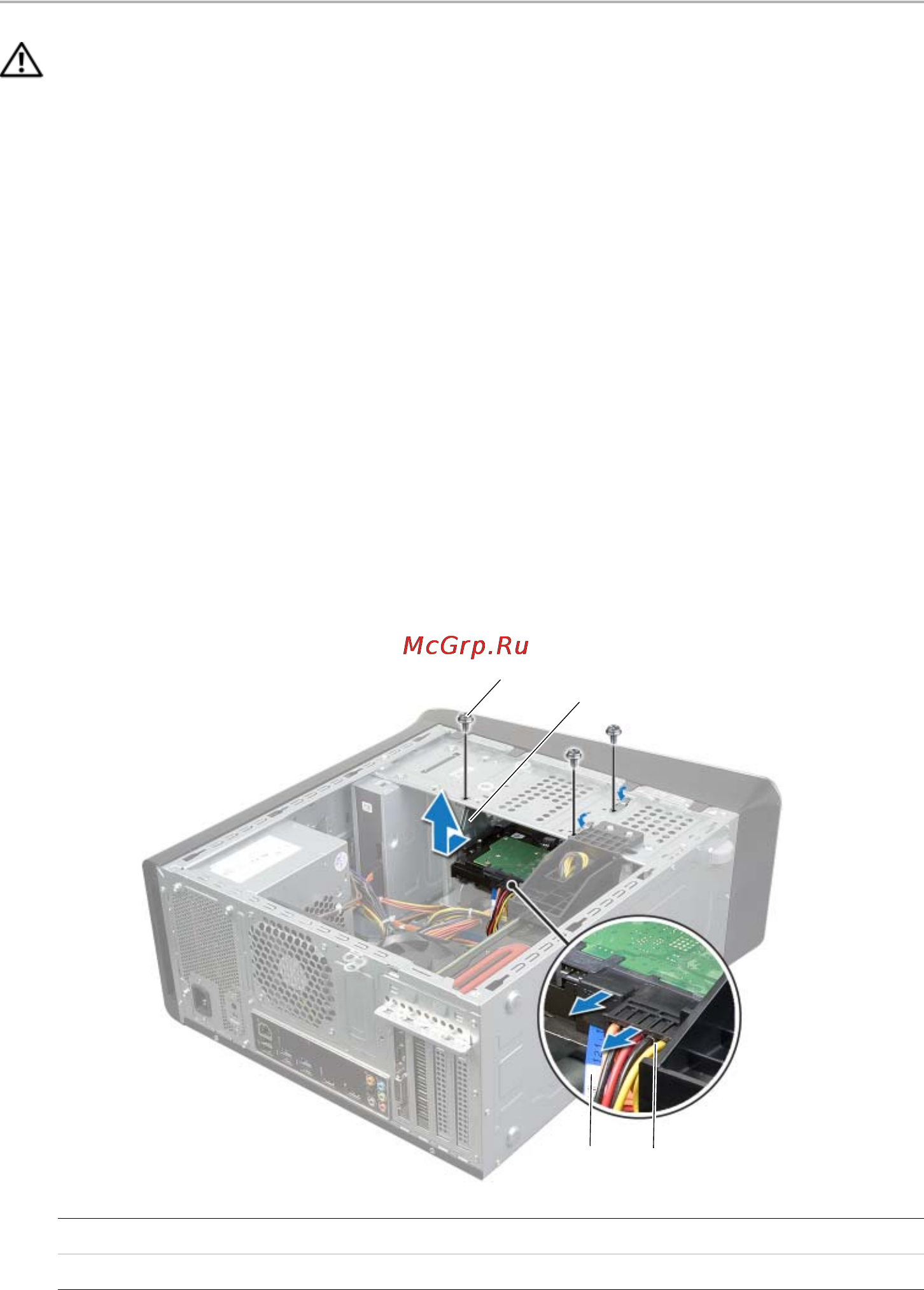

Последовательность действий
1
Если это применимо, отсоедините кабели питания и передачи данных от дополнительного
жесткого диска.
2
Открутите винты, которыми каркас жесткого диска крепится к корпусу компьютера.
3
Сдвиньте и приподнимите каркас жесткого диска над корпусом компьютера.
1
винты (3)
2
каркас жесткого диска
3
кабель питания
4
кабель передачи данных
3
4
1
2
