3. TECHNICAL CHARACTERISTICS
Model
AC TIM 09H P5BU
AC TIM 09H P5R
Capacity (cooling) BTU (kW) 9000 (2.6) 9000 (2.6)
Capacity (heating) BTU (kW) 9000 (2.6) 9000 (2.6)
Rated power consumption (cooling) W 1100 1100
Rated power consumption (heating) W 950 950
Power supply, V/Hz 220~/50 220~/50
Rated power current (cooling/heating) 5,00/4,32 5,00/4,32
Air circulation m3/h 360 360
Capacity of draining (L/d) 50 50
Noise level, dB(A) 55 55
Refregerant R410A R410A
Energy effeciency (cooling/heating) B/A B/A
Electrical protection class I class I class
Degree of moisture protection IPX0 IPX0
Filling of Freon, g 480 480
Operating temperature range: cooling, °C 17~30 17~30
Operating temperature range: heating, °C 15~25 15~25
Net weight, kg 25,6 25,6
Gross weiht, kg 27,4 27,4
Net dimensions (mm) 630x330x477 630x330x477
Packing dimensions (mm) 660x360x507 660x360x507
NOTICE:
The manufacturer reserves the right to make
changes in the design, scope of delivery, product
manufacturing technology, as well as change its
technical characteristics to improve its consumer
and technical properties without prior notice.

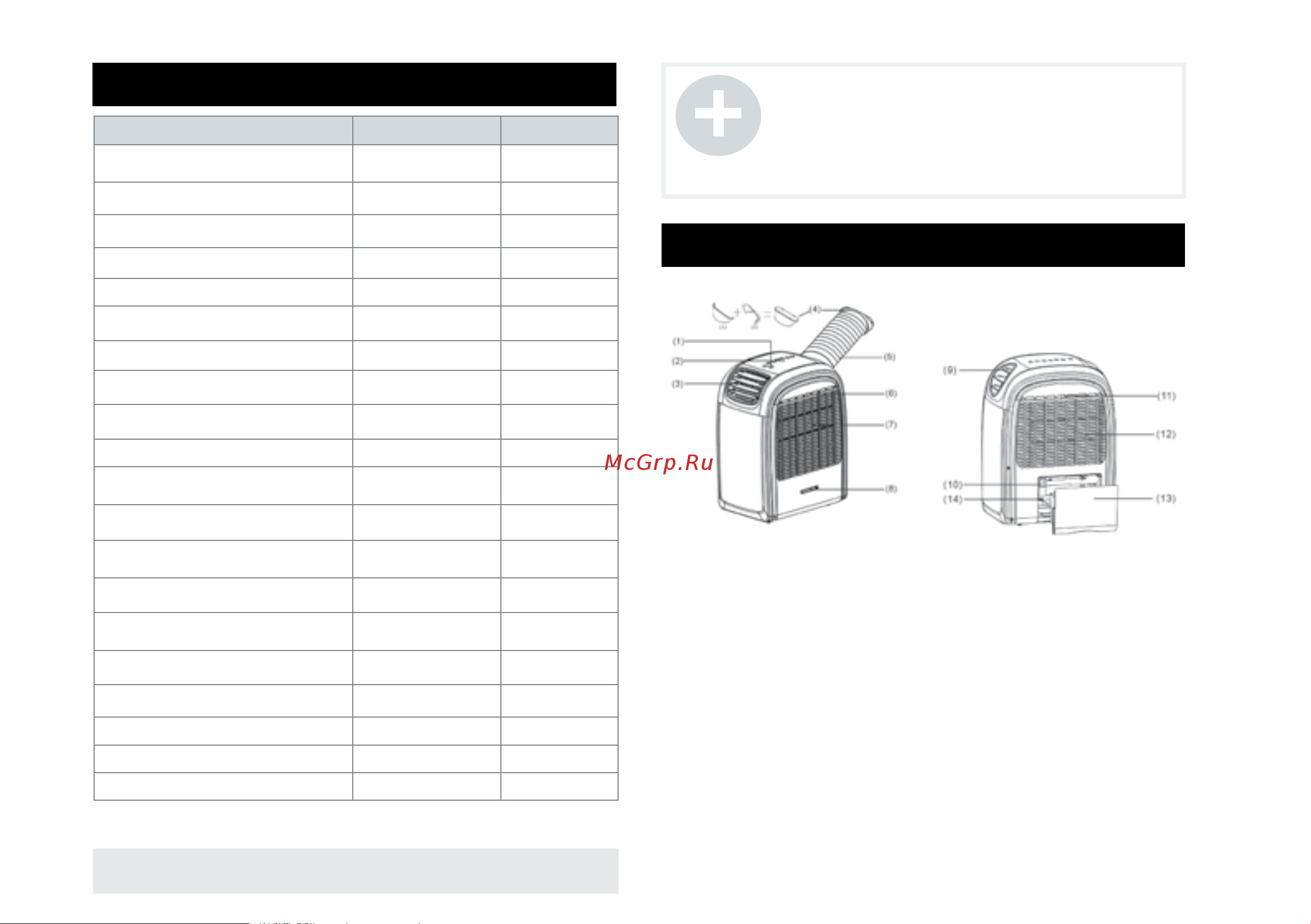

4. DEVICE DESCRIPTION
1.Control panel
2. Remote control receiver
3. Cool air outlet
4. Joint tube
5. Exhaust hose
6. Hot air filter
7. Hot air inlet
8. Remote control location
9. Hot air outlet
10. Filling the tank sensor (not used)
11. Cool air filter
12. Cool air inlet
13. Water tank
14. Drain hole
Fig. 3.
