www.timberk.com • Electric air conditioner
8
ATTENTION!
The unit can evaporate condensed water and
automatically drain it through the hose*.
1. When the unit is in cooling mode, it is not
necessary to install the condensate drainage pipe
since condensate evaporates automatically. Make
sure that when the unit is operating, the rubber plug
(1) of the drainage hose is securely fixed (see Fig.
9).
2. In heating mode, remove the rubber plug (1) of
the drainage hose (Fig. 9), install the respective
drainage hose to improve heating efficiency.
3. In dehumidification mode, remove the rubber
plug (1) of the drainage hose, install the respective
drainage hose.
Disconnect the air outlet hose, connect the
drainage hose to the drainage hole and drain water
from the unit to ensure maximum dehumidification
efficiency.
When drain hose not attached water collects in the
tank for condensate. When the tank is filled on the
LCD display shows the E4.
To resume the operation, remove the rubber plug
(2) of the drainage hose to drain water at first. After
water is drained…

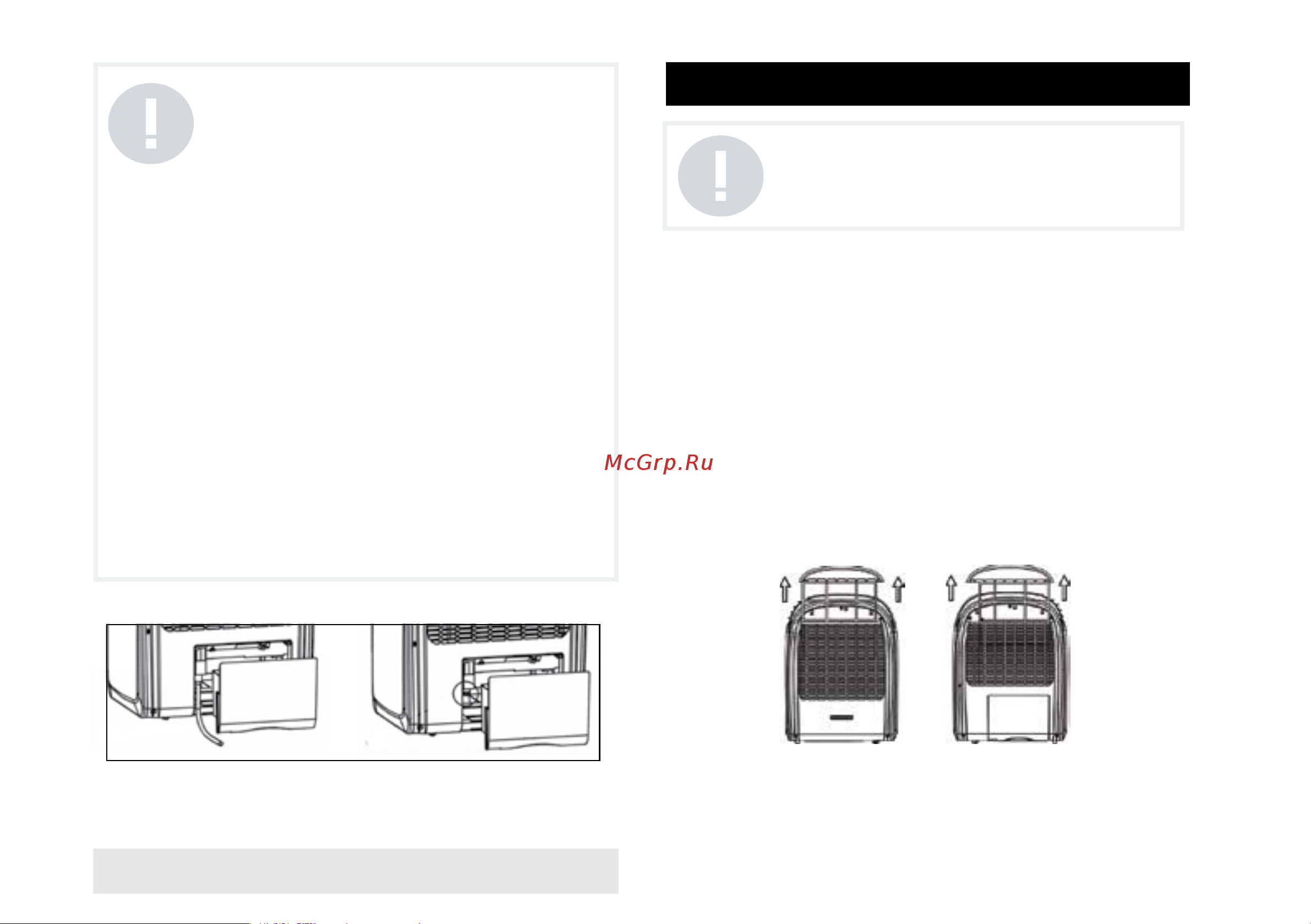

Fig. 9.
8. MAINTENANCE
ATTENTION!
Disconnect the unit from the mains prior to
cleaning.
1. When cleaning the air conditioner, do not use gasoline, solvents and
other chemically active substances.
2. To avoid electric shock and damage to electrical components, do not
pour water on the air conditioner from a tap or a hose.
3. Do not use the air conditioner if the power cord is damaged. On the
subject of replacing a damaged power cord, contact an authorized
service center.
Air filter
Air filter clogging with dust particles impairs the air conditioner operation
efficiency, therefore clean the filter no less than once in two weeks.
Filter removal/installation
Remove the air filter in the direction, indicated by the arrow. Slightly
push it and then take it out from the device for cleaning. (See Fig. 10
and 11).
Fig. 10.
