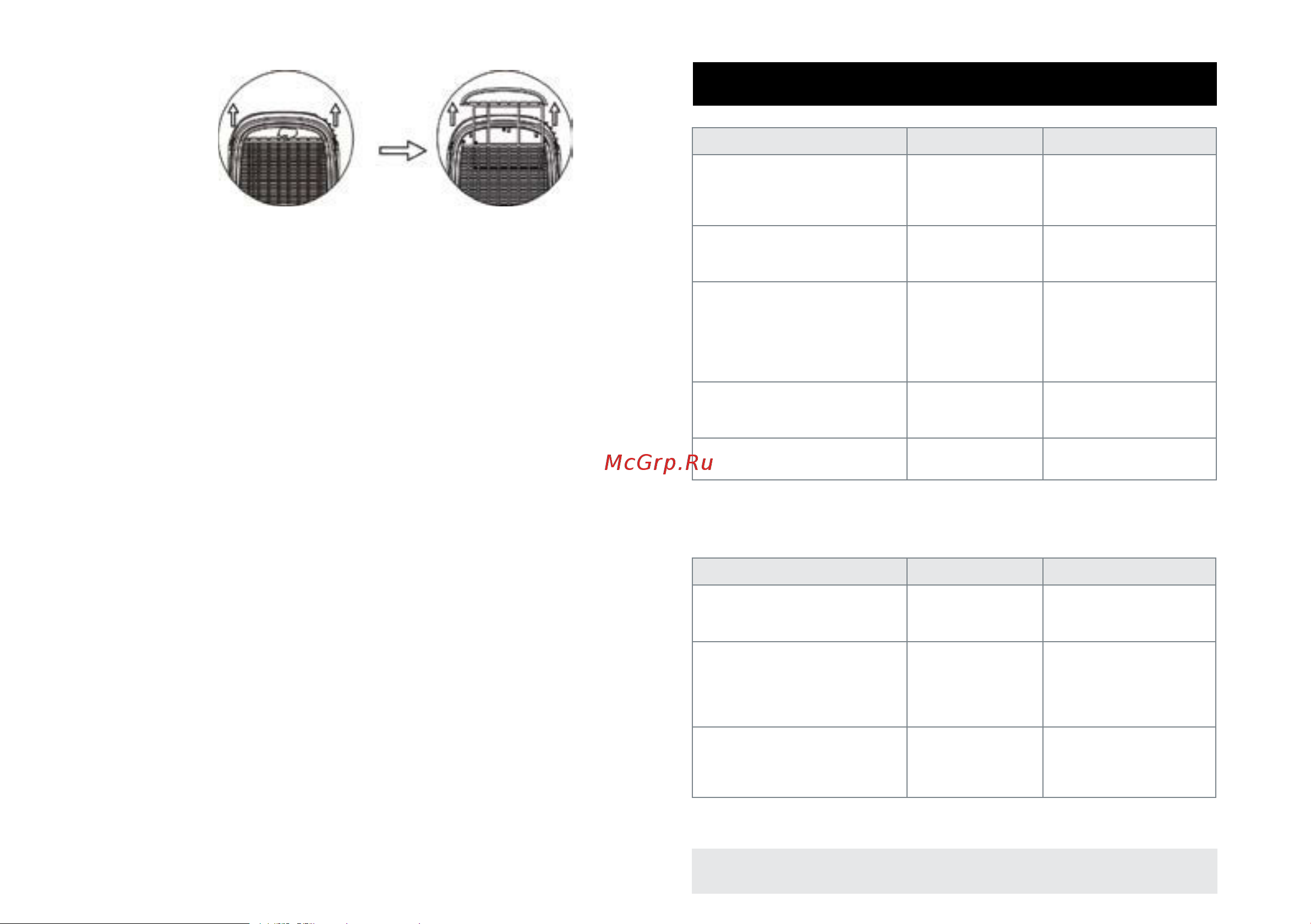

Timberk AC TIM 09H P5BU [9/36] Troubleshooting
![Timberk AC TIM 09H P5R(BU) [9/36] Troubleshooting](/views2/1936350/page9/bg9.png)
www.timberk.com • Electric air conditioner
9
Installation of the filter is performed in the reverse order.
Filter cleaning
At first, carefully clean the filters by means of vacuum cleaners. Then
immerse the filter in warm water (about 40°C) with a soft detergent,
wash it and dry it without exposure to direct sunlight.
Air intakes (heat exchangers)
Use a vacuum cleaner for cleaning.
Case
Wipe the surface by a damp cloth and dry it by a soft dry cloth.
Automatic condensate removal
Condensate is automatically removed from the unit. Moisture inside the
unit starts to evaporate and is removed from the unit through an air duct
(or an air diffuser) in the form of steam.
Fig. 11.
9. TROUBLESHOOTING
Trouble Cause Troubleshooting method
The air conditioner is not switched on
when Power button is pressed
The tank fill-up
indicator is flashing, the
condensate collection
tray is filled up
Drain water from the tray
Actual room temperature
is higher than the set one
(in heating mode)
Set the temperature correctly
The air conditioner switches in heating
mode
Automatic overheating
protection is tripped.
The unit is switched off
in case the outlet air
temperature goes higher
than 70°C
Wait until the air conditioner
cools down and switch it on
again
Loud noise or strong vibration
The air conditioner is
installed on an inclined or
unsmooth surface
Install the air conditioner on a
smooth horizontal surface
A noise, resembling a gurgle of water
Noise emerges due to
refrigerant flow in pipes
It is normal
Trouble Cause Troubleshooting method
E1
Short circuit on a
temperature sensor or a
processor board
Contact an authorized service
center
E2
Short circuit between
a copper pipe of the
temperature sensor and
the processor board
wiring
Contact an authorized service
center
E4
It indicates the tank is
filled up with water or
the plug is connected
incorrectly
Remove the rubber plug, located
at the bottom of the unit, and
drain water. Then check it the
plug is connected correctly.
Error codes for LCD-display models
