2.4.5 Установить необходимые МВВ правее МП на DIN-рейку до щелчка,
руководствуясь положениями раздела 1.4.4.
2.4.6 Осуществить фиксацию всех модулей ПЛК штатными крепёжными
элементами.
2.4.7 Подать напряжение питания 24 В постоянного тока на общую электрическую
шину. Питание подаётся через процессорный модуль (рисунок 22).
PWR
LNK
RUN
PF
PRO100-CU-001
ERR
SD
GPS
LD
GND
RS485B2
RS485A2
RS485B1
RS485A1
CAN-H
CAN-L
+24V
GND
SHLD
ADDR
START
STOP
RECOVER
X1

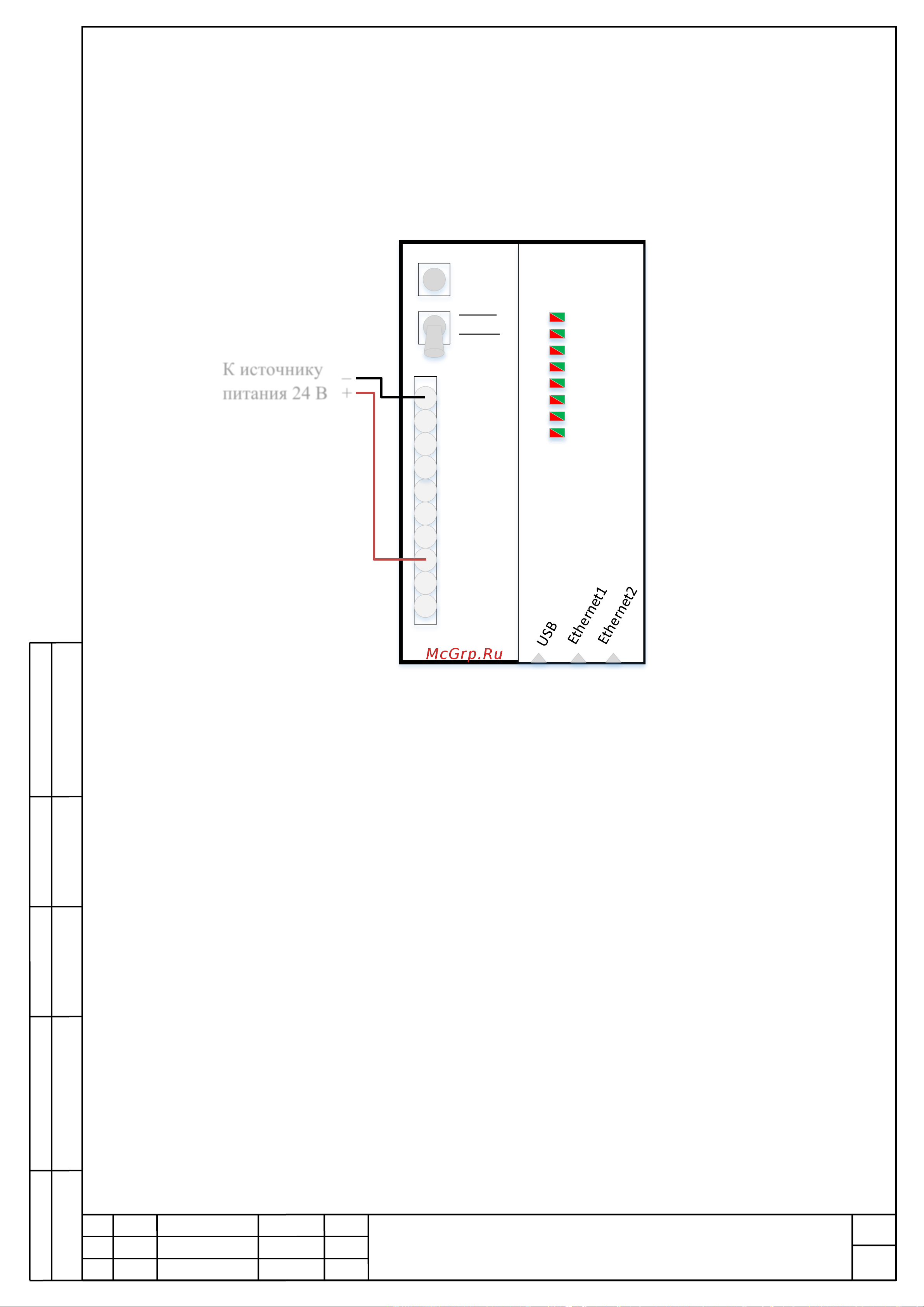

Рисунок 22 – Подача напряжения питания на общую электрическую шину
через процессорный модуль
2.4.8 Подключить МП к компьютеру по интерфейсу Ethernet (см. рисунок 9).
2.4.9 Произвести сопряжение МВВ с МП.
2.4.10 Подключение сигнальных и измерительных цепей к модулям ввода-вывода
осуществляется в соответствии с пп. 1.5.4 – 1.5.9 настоящего РЭ. Входы 1,2,3,4,5,6,7,8 –
могут использоваться как счётные входы.
2.5 Указания по включению и работе
2.5.1 Перед включением ПЛК следует убедиться в правильности и полноте
выполнения подключений в соответствии с разделом 2.4.
2.5.2 Проконтролировать, что питание общей электрической шины осуществляется
от источника питания +24 В постоянного тока.
После успешной установки модулей ПЛК и подачи питания 24 В на шину, у всех
модулей контроллера засветится светодиод «Питание» (PWR).
К источнику _
питания 24 В +
