④ Клемма проводки и идентификация

⑤ Внутренняя шина

⑥ Питание "полевой" шины

⑦ Защелки крепления на DIN-рейку

⑧ Заземляющий контакт

⑨ Проушина для фиксации проводов

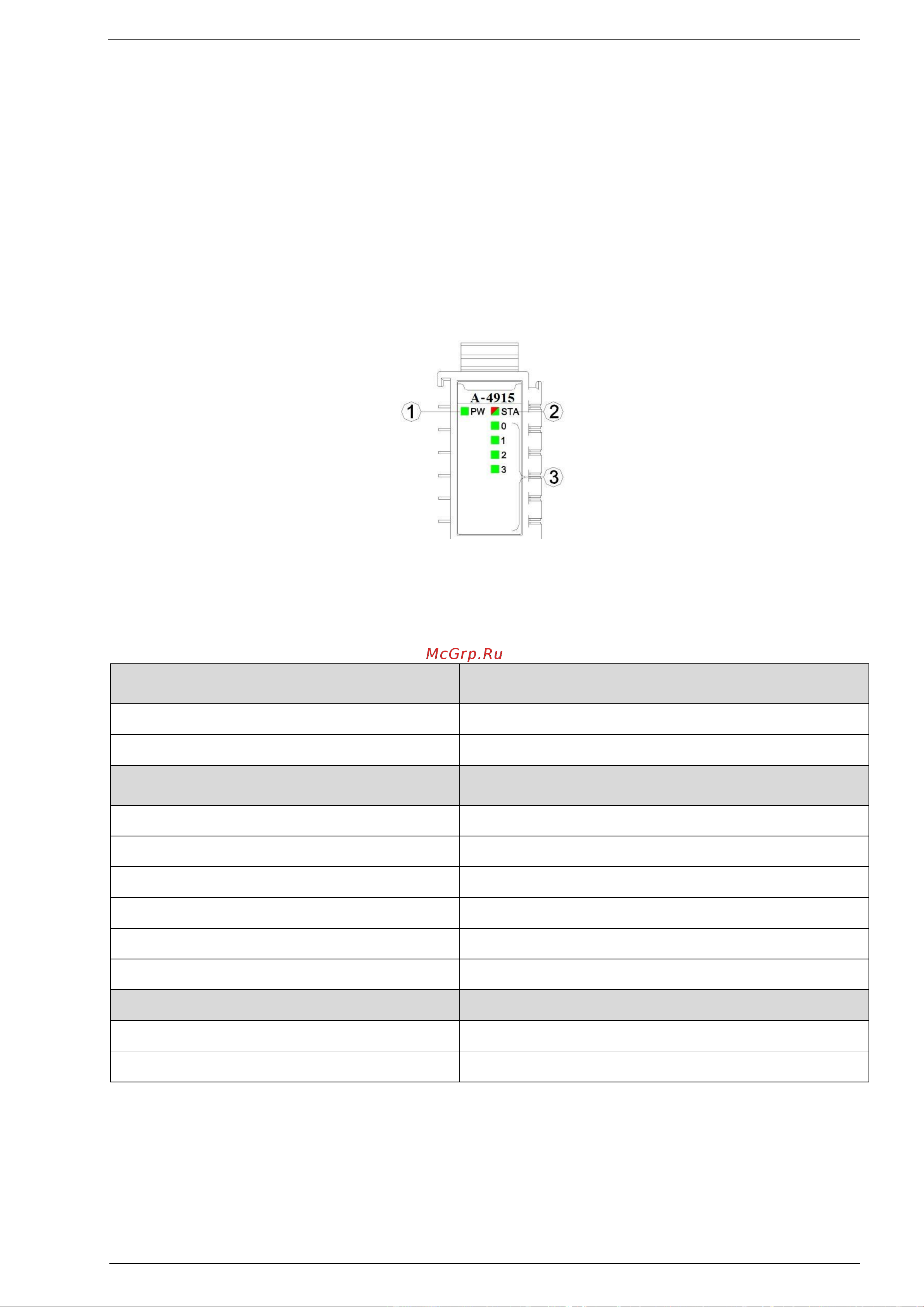

3.1 Параметры светодиодных индикаторов

① Светодиодный индикатор питания (зеленый)

② Светодиодный индикатор состояния модуля (красный/зеленый)

③ Светодиодный индикатор выходного канала (зеленый)

PW СОСТОЯНИЕ ПИТАНИЯ

(ЗЕЛЕНЫЙ)

Определение состояния

Питание внутренней шины в норме

OFF

Сбой питания внутренней шины

STA СОСТОЯНИЕ МОДУЛЯ

(КРАСНЫЙ/ЗЕЛЕНЫЙ)

Определение состояния

Зеленое медленное мигание (2,5 Гц)

Внутренняя шина модуля не запущена

Красное медленное мигание (2,5 Гц)

Внутренняя шина модуля отключена

ON (ЗЕЛЕНЫЙ)

Нормальная работа

Мигание (2,5 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)

Режим обновления

Мигание (10 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)

Обновление микропрограммы

Двойное мигание (КРАСНЫЙ)

Исключение модуля было мягко перезапущено

Светодиодный индикатор канала 0-3

Определение состояния

Входной сигнал превышает 1% диапазона

OFF

Недействительный входной сигнал
