3.2 Определение терминала
Номер
терминала
Обозначение
Описание
1
TC0+
Входной сигнал CH0
2
TC0-
3
TC1+
Входной сигнал CH1
4
TC1-
5
TC2+
Входной сигнал CH2
6
TC2-
7
TC3+
Входной сигнал CH3
8
TC3-
9
NC
Не подключен
Рекомендуется использовать кабели с жилами менее 1 мм².

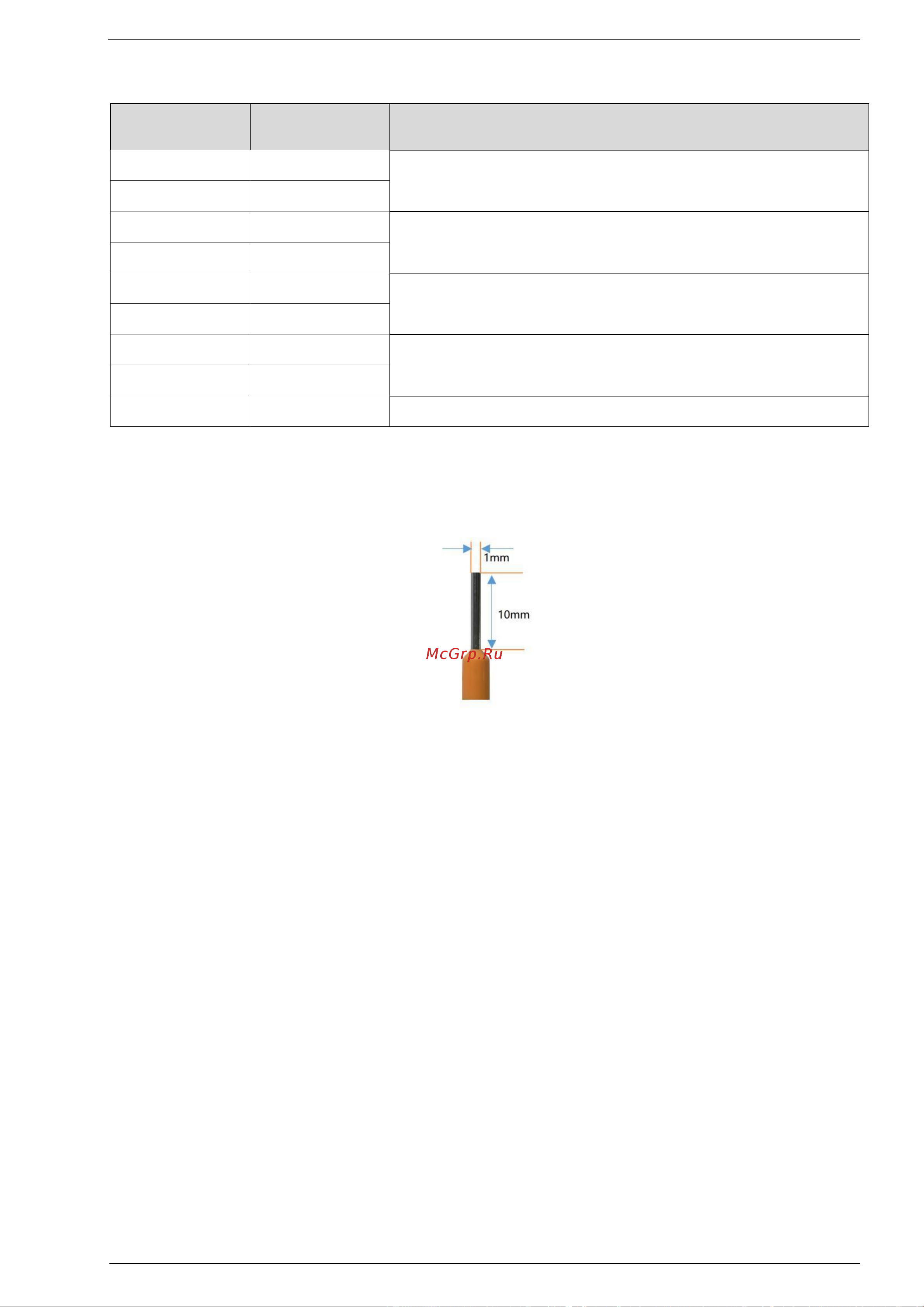

Параметры наконечника провода представлены на рисунке ниже:
