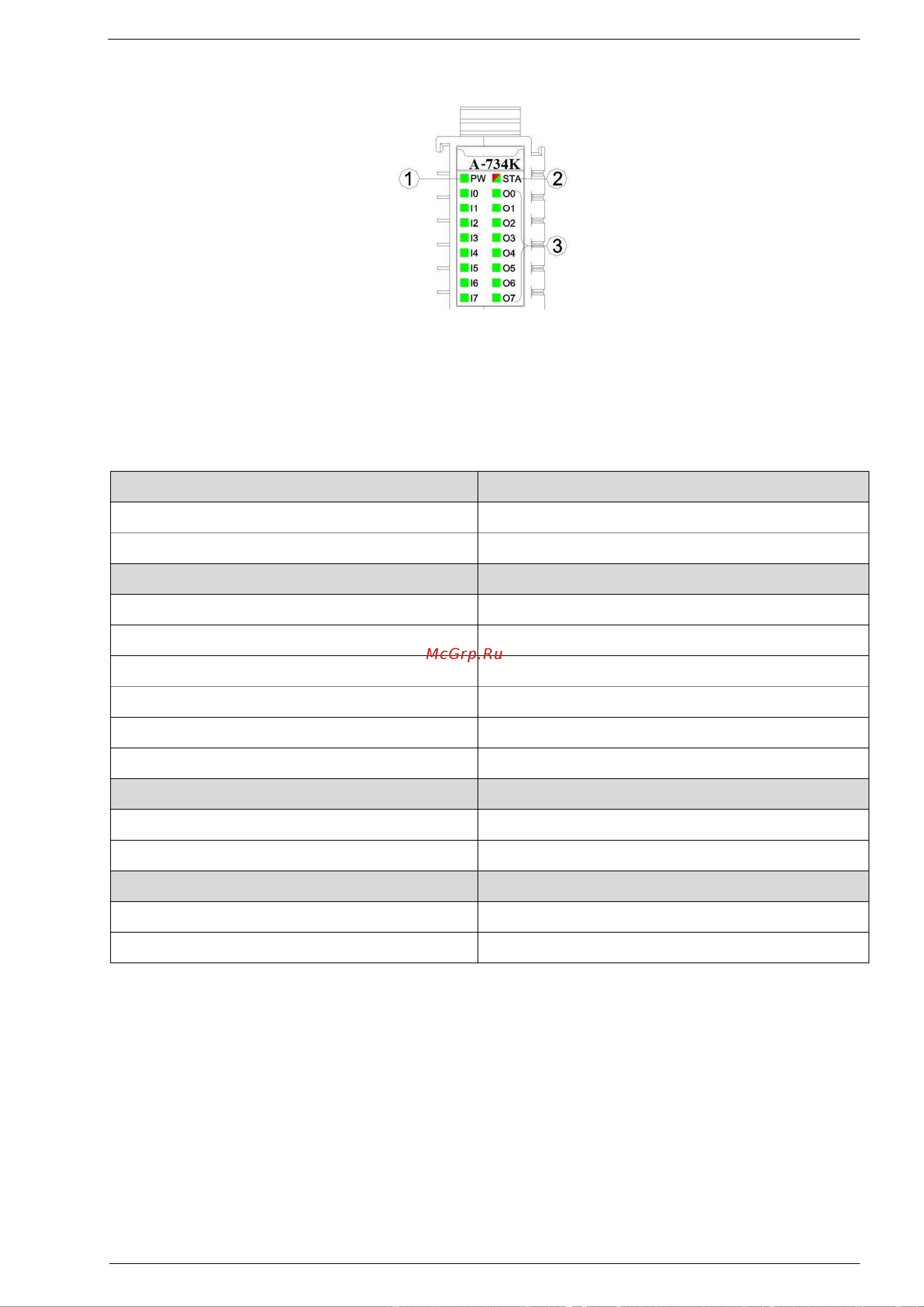

3.1 Параметры светодиодных индикаторов

① Индикатор питания (зеленый)

② Индикатор состояния модуля (красный/зеленый)

③ Индикаторы входных/выходных каналов (зеленые)

PW индикатор питания

Определение состояния

Питание внутренней шины в норме

OFF

Сбой питания внутренней шины

STA индикатор состояния модуля

Определение состояния

Зеленое медленное мигание (2,5 Гц)

Внутренняя шина модуля не запущена

Красное медленное мигание (2,5 Гц)

Внутренняя шина модуля отключена

Зеленый нормально горит

Модуль работает нормально

Мигание (2,5 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)

Режим работы

Мигание (10 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)

Обновление микропрограммы

Красный мигает дважды

Исключение модуля было мягко перезапущено

Индикаторы входных каналов I0-I7

Определение состояния

Входной сигнал действителен

OFF

Входной сигнал недействителен

Индикаторы выходных каналов O0-O7

Определение состояния

Выходной сигнал действителен

OFF

Выходной сигнал недействителен
