UZOLA ELECTRIC GROUP
www.uzola.ru 318/ 330

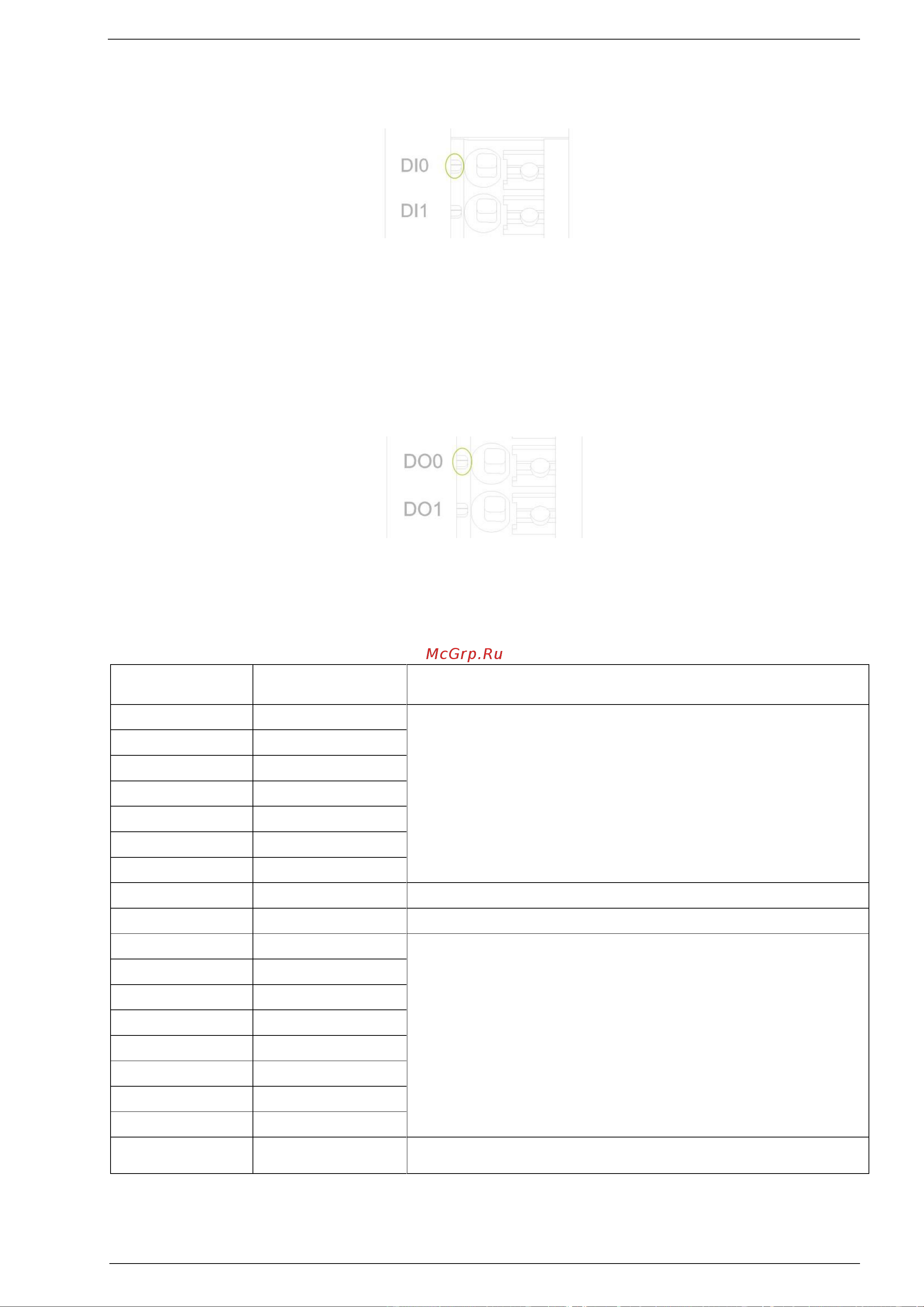

3.2 Светодиодный индикатор полевого входного канала (красный/
зеленый)
Когда клемма COM подключена к низкому уровню, а сигнал входного канала имеет
высокий уровень, горит зеленый индикатор соответствующего канала.
Когда клемма COM подключена к высокому уровню, а сигнал входного канала имеет
низкий уровень, горит красный индикатор соответствующего канала.
3.3 Светодиодный индикатор полевого выходного канала (зеленый)
Когда выходной сигнал выходного канала действителен, горит соответствующий
индикатор канала.
3.4 Определение терминала
Номер
терминала
Обозначение
Инструкция
1
DI0
Входной сигнал
2
DI1
3
DI2
4
DI3
5
DI4
6
DI5
7
DI6
8
DI7
9
COM
Входной общий терминал
10
DO0
Выходной сигнал
11
DO1
12
DO2
13
DO3
14
DO4
15
DO5
16
DO6
17
DO7
18
24V
Потребляемая мощность
(см. Примечание )
