Denzel DPT-470 3В/1Н 56405 [10/24] Заправка картера моторным маслом

МОТОБЛОК БЕНЗИНОВЫЙ

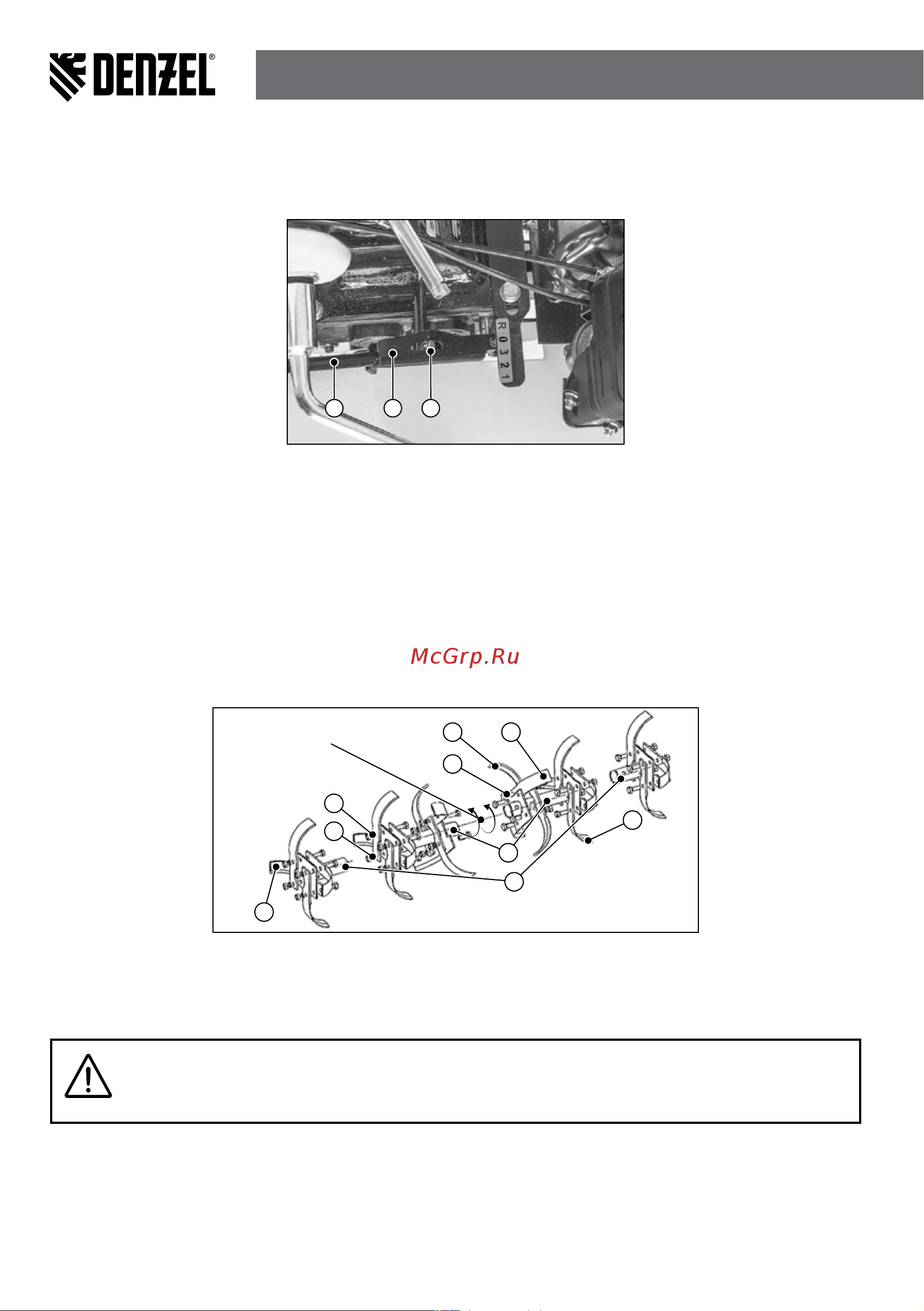

Установка рычага переключения передач

Установите рычаг переключения передач 1 (рис. 10) в кронштейн 2 (рис. 10), зафиксируйте его с помо-

щью цилиндрического пальца и шплинта 3 (рис. 10).

31 2

Рис. 10

Сборка фрез

При необходимости работы с фрезами последовательно установите фрезы на фланцы осей.

На каждый фланец устанавливается 2 правых и 2 левых фрезы. Устанавливайте фрезы таким образом,

чтобы острые грани фрез 1 и 7 (рис. 11) при работе вращались вперед.

Установите левые 5 и правые фрезы 6 на оси 8 и 9 (рис. 11). Надежно закрепите их с помощью болтов 4,

гроверов 3 и гаек 2 (рис. 11). Вставьте ось для установки одной группы фрез 9 (рис. 11) в ось для установки

двух групп фрез 8 (рис. 11) и зафиксируйте цилиндрическим пальцем и шплинтом. После сборки устано-

вите фрезы на ось редуктора, зафиксируйте цилиндрическим пальцем и шплинтом аналогично колесам.

5 6

направления вращения

Рис. 11

Заправка картера моторным маслом

ВНИМАНИЕ!

Мотоблок поставляется без масла в двигателе! Перед первым запуском устройства

необходимо залить масло.

Для предотвращения выхода из строя двигателя устройства из-за недостаточного количества смазки

необходимо проводить проверку уровня масла каждый раз перед запуском двигателя. Категорически

запрещается смешивать масла разных типов!

Открутите крышку маслозаливной горловины 1 (рис. 12) со щупом и через воронку залейте качествен-

ное масло для четырехтактных двигателей SAE 15W-40. Проконтролируйте уровень масла по отметкам

«min» и «max» на щупе. При необходимости долейте до отметки «max».
