МОТОБЛОК БЕНЗИНОВЫЙ

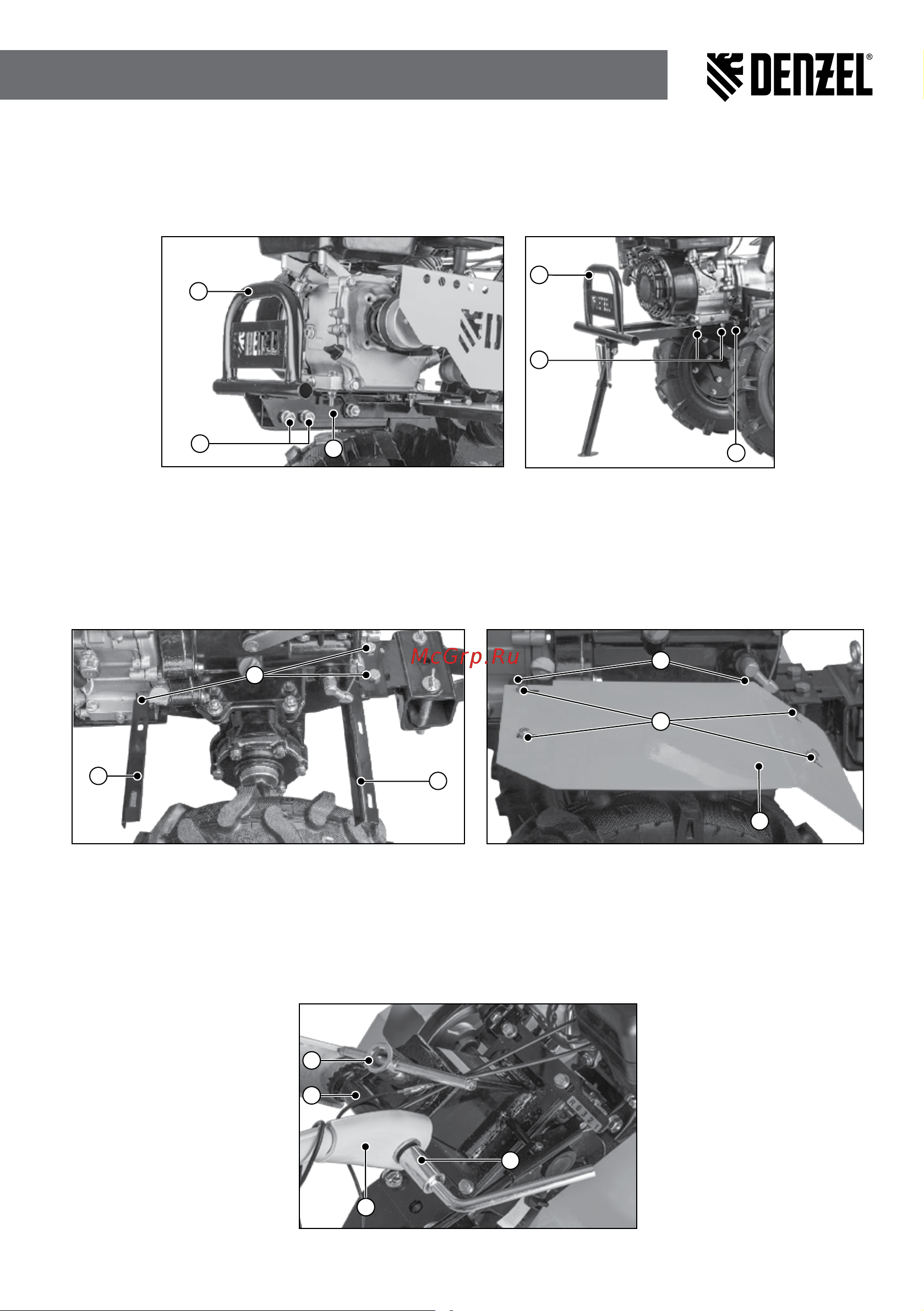

Установка транспортировочной рукоятки

Установите транспортировочную рукоятку 1 (рис. 6) на раму 2 (рис. 6) и закрепите ее с помощью ком-

плекта крепежа 3 (рис. 6).

DPT-470 DPT-370X

Рис. 6

Установка защитных крыльев

Для защиты оператора от вылетающей во время работы почвы и прочих предметов необходимо устано-

вить на мотоблок защитные крылья. Установите две передние соединительные планки 1 (рис. 7) и заднюю

соединительную планку 2 (рис. 7) на раму и зафиксируйте их с помощью крепежа 3 (рис. 7).

Рис. 7 Рис. 8

Присоедините крыло 1 (рис. 8) к соединительным планкам 2 (рис. 8) с помощью крепежа 3 (рис. 8).

Установка руля управления

Установите руль управления 1 (рис. 9) на кронштейн 2 (рис. 9), отрегулируйте положение руля с помо-

щью фиксаторов 3 и 4 (рис. 9) и крепко их затяните.

Рис. 9
