RedVerg RD600 5019196 [6/14] Конструкция культиватора

безопасности и безопасности окружающих соблюдать предельную осторожность при

направлении культиватора вверх или вниз по склону.

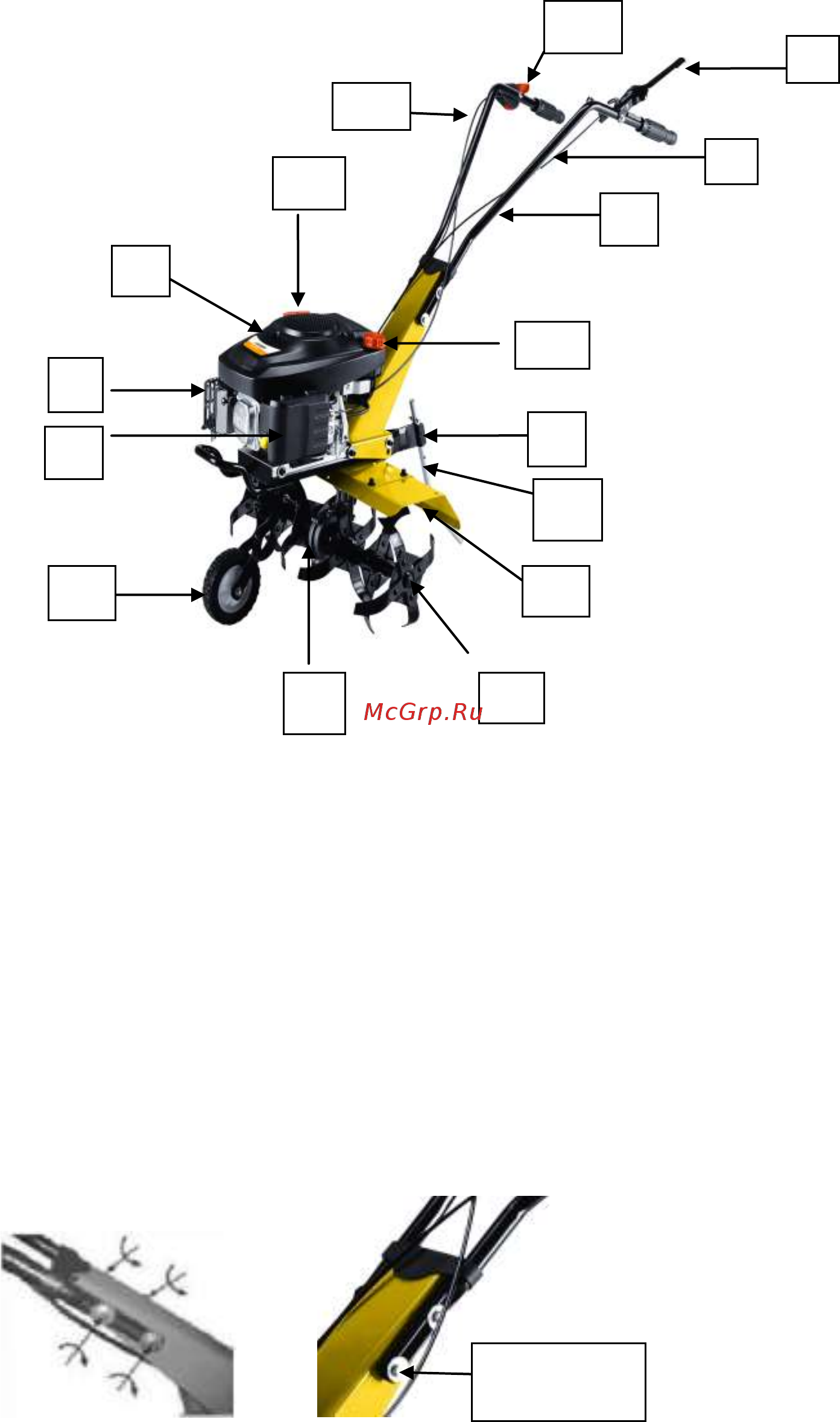

3. Конструкция культиватора:

1. Рукоятка управления

2. Рычаг сцепления

3. Трос сцепления

4. Сцепное устройство

5. Защитный щиток

6. Фрезы

7. Транспортировочное опорное колесо

8. Редуктор

9. Двигатель

10. Крышка топливного бака

11. Ручка ручного стартера

12. Трос дроссельной заслонки

13. Рычаг дроссельной заслонки.

4. Монтаж и Установка

1. Вставить левый и правый упоры рукоятки управления, надежно закрепить их.

2. Закрепить 4 болта M8X25 и гайки M8 на опоре рукоятки управления, затем затянуть.

(рис. 1).

Рис. 1

Крепёжные

болты
