RedVerg RD600 5019196 [7/14] Регулировка

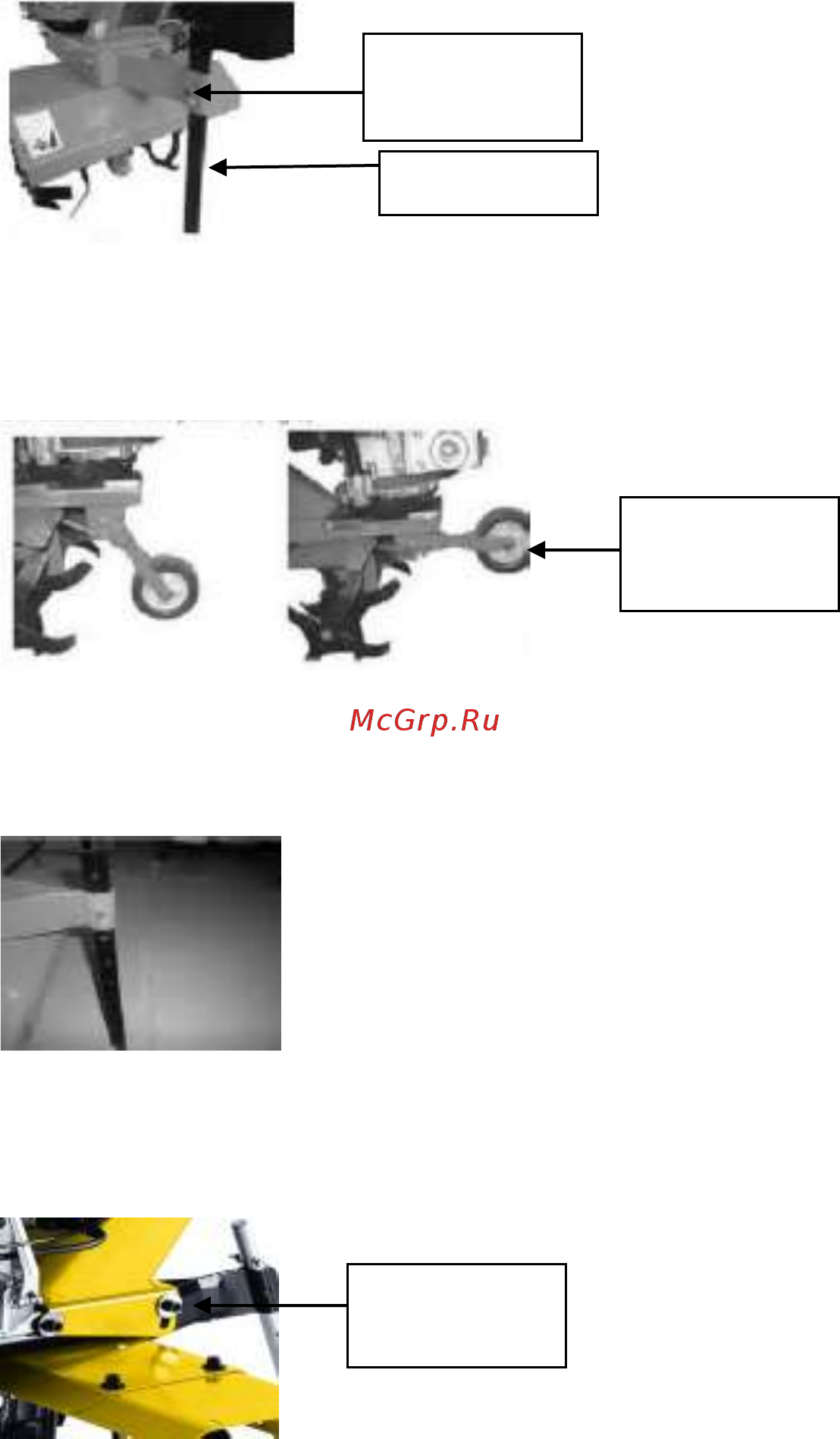

3. Вставить сошник в опору сцепного устройства и закрепить его с помощью штифта на

необходимой высоте (рис. 2).

Рис. 2

Регулировка

1. Регулировка колеса: Вытянуть переднее колесо из опоры и закрепить его в положении,

показанном на рисунке (рис. 3).

Рис. 3

2. Регулировка глубины: Извлечь штифт крепления сошника и отрегулировать сошник на

необходимую высоту. После установки в необходимое положение выполнить фиксацию с

помощью штифта (рис. 4).

Рис. 4

3. Регулировка угла: Ослабить крепежный винт между упором для руки и крышкой. После

установки необходимого угла затянуть винт (рис. 5).

Рис. 5

4. Регулировка акселератора: При запуске переместите ручку в положение X, после

перехода от низкой скорости к высокой установить ее в нужное положение.

Сошник

Крепёжный

штифт

Опорное

колесо

Крепёжный

винт
