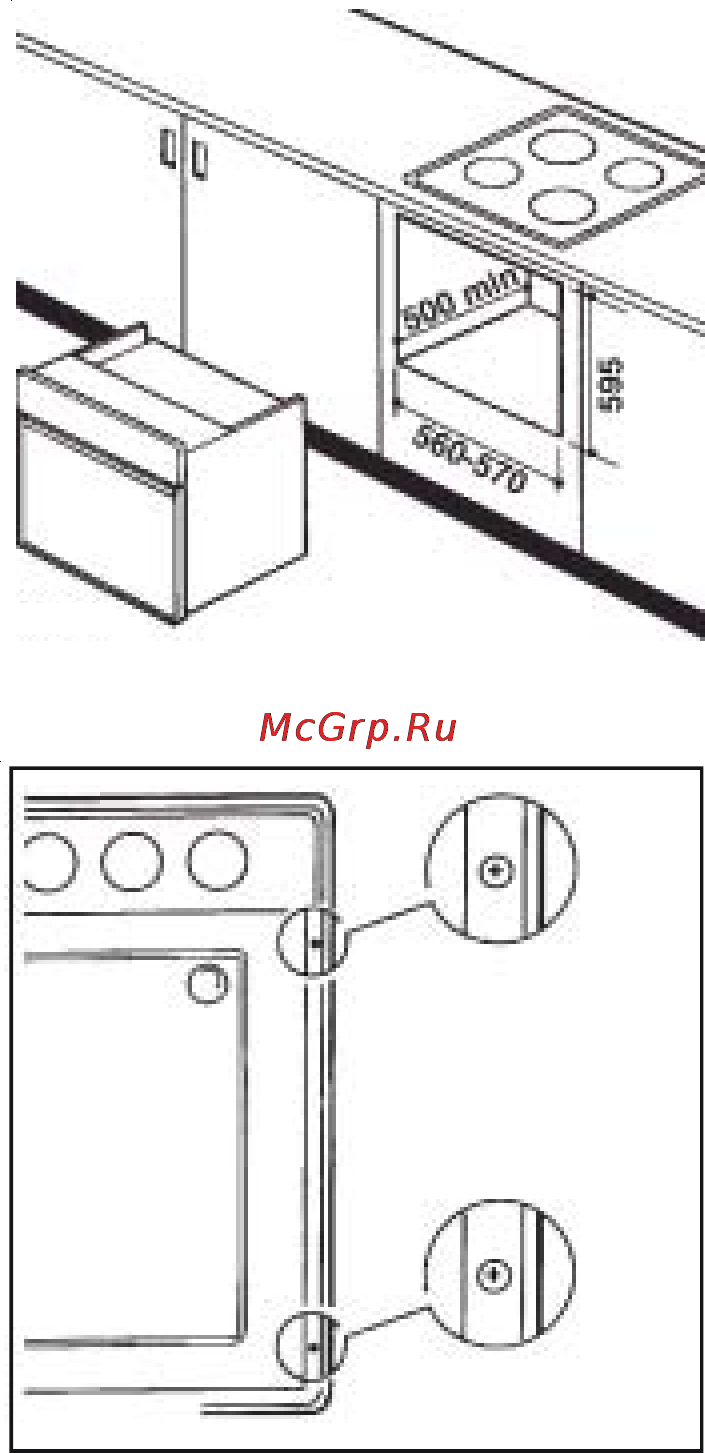

Крепление духовки в мебельном интерьере Установить прибор в нишу шкафа Открыть дверцу духовки и закрепить прибор в шкафу с помощью 4 х шурупов вставив их в имеющиеся отверстия на раме прибора рис 11 При установке варочной поверхности над духовым шкафом ее необходимо подсоединять к сети питания отдельно в целях безопасности а также это облегчает доступ к духовке при необходимости Рис 10 Электрическое подключение Перед подключением к сети электропитания 1 Удостовериться что главный предохранитель и домашняя электропроводка рассчитаны на требуемую мощность 2 Удостовериться что сеть электропитания имеет надлежащее заземление согласно действующим нормам 3 Удостовериться что розетка или используемый для электрического подкл ючения двухпол юсный переключатель после установки духового шкафа в мебель будут легко доступны Рис 11 Прибор поставляется без соединительного кабеля Для подкл ючения следует использовать только специальные кабели рассчитанные на нагрузку данного прибора Кабель должен иметь вилку соответствующую нагрузке указанной на фирменной табличке прибора Вилка должна быть пригодной для подключения в соответствующую розетку Если прибор подключается непосредственно к сети то между ними должен быть установлен двухполюсный переключатель имеющий расстояние между контактными отверстиями 3 мм и рассчитанный на работу при данной нагрузке в соответствии с действующими нормативными правилами Питающий кабель должен быть проложен так чтобы ни в какой его части температура не превышала температуру окружающего воздуха более чем на 50 С После монтажа электропроводки следует в течение 3 х минут протестировать работу нагревательных элементов 13
