Мозаично-шлифовальная машина GM-122 www.splitstone.ru

2 Использование по назначению

Порядок установки/ смены алмазного инструмента:

ВНИМАНИЕ! Перед установкой/сменой алмазного инструмента, маши-

ну обязательно отключить от электрической сети

 Для установки/ смены алмазного инструмента (рисунок 7) необходимо:

o снять грузы с машины, если они установлены;

o перевести заднюю колесную ось в транспортное положение (рисунок 1) и опрокинуть

машину на водило;

o выбить использованные алмазные инструменты (если они были установлены);

o очистить лицевую сторону траверсы шлифовальной поз.9 от шлама и грязи (особенно

ложементы траверсы);

o вставить комплект новых алмазных инструментов в ложементы траверсы так, чтобы

они не выпадали из него;

o поставить машину вертикально и перевести заднюю колесную ось в рабочее положение

(рисунок 1);

o подключить машину к электрической сети, закрепить кабель в фиксаторе водила и за-

пустить двигатель (алмазные инструменты не должны

касаться опорной поверхности) –

при вращении траверсы шлифовальной алмазные инструменты полностью установятся

в ложементах траверсы;

o проверить направление вращения траверсы шлифовальной (по стрелке (рисунок 7)).

o установить грузы на машину при необходимости.

ВНИМАНИЕ! Смена направления вращения траверсы шлифовальной

производится либо перемонтажем фазовых проводов в силовой розетке

машины GM-122/4,0 (см. раздел 1.4, рисунок 3а), либо перемонтажем пе-

ремычек в клеммной коробке электродвигателя машины GM-122/2,2 (см.

Паспорт электродвигателя)

Поз

Артикул Наименование

Входит в состав

GM-122/4,0 GM-122/2,2

60863 Траверса шлифовальная GM245.02.000 + +

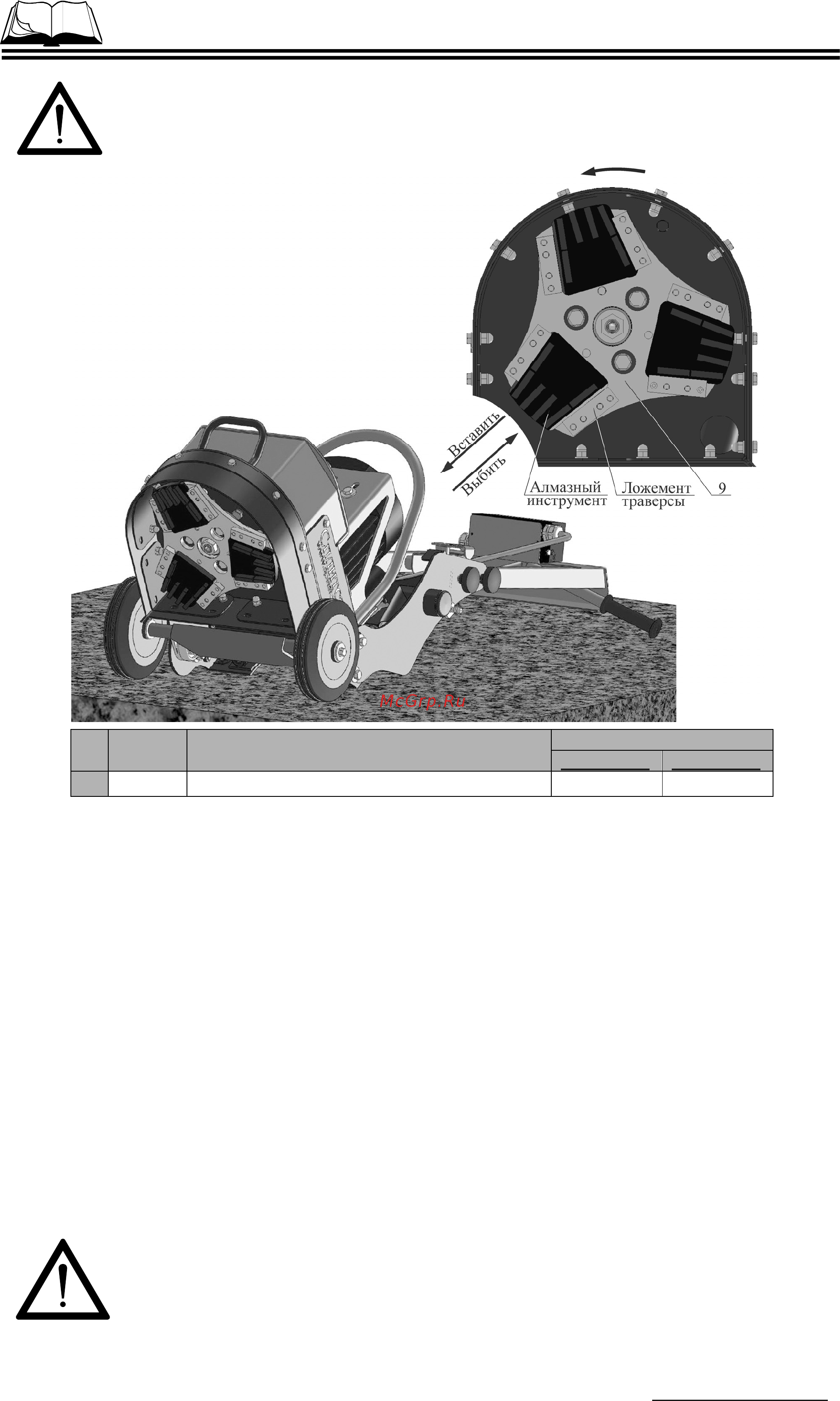

Рисунок 7 – Установка/смена алмазного инструмента
