Мозаично-шлифовальная машина GM-122 www.splitstone.ru

3 Техническое обслуживание

3.3.3 Натяжение приводных ремней

Натяжение ремней производится в следующей последовательности (рисунок 9):

 перед натяжением ремней четыре болта поз.62 крепления кронштейна поз.13 к раме

должны быть отвернуты на несколько оборотов;

 закручивая болт поз.64 натяжителя поз.14, натяните ремни поз.30 до состояния, при ко-

тором, приложив усилие 40Н (4кгс) в середине пролета между шкивами поз.22 и 25, про-

гиб ремня составит 6…10мм (рисунок 8);

 затяните четыре болта поз.62 крепления кронштейна поз.13 к раме и проверьте взаимное

расположение шкивов (отклонение ручьев шкива поз.22 двигателя и шкива поз.25 шпин-

деля поз.5 от общей плоскости не должно превышать 2мм (рисунок 8)); в случае больше-

го отклонения, ослабьте затяжку четырех болтов поз.63 крепления двигателя поз.29 к

кронштейну поз.13 и откорректируйте положение двигателя;

 после регулировки затяните четыре болта поз.63.

ВНИМАНИЕ! С целью предотвращения нарушения заводской уста-

новки двигателя поз.29 ослабление затяжки болтов поз.63 его крепле-

ния к кронштейну поз.13 производить только в крайнем случае

Поз

Артикул Наименование

Входит в состав

GM-122/4,0 GM-122/2,2

102147 Кожух GM122-M.120 + +

4389 Шпиндель GM122M.04.000А + +

115117 Кронштейн-траверса GM122-М.140 + +

60858 Натяжитель GM122.120 + +

15319 Шкив GM122M.03.001 + +

4261 Шкив GM122M.04.002 + +

129577 Электродвигатель АДМ 100 S2 IM1081, N=4кВт, n=3000об/мин +

129450

Электродвигатель АДМЕ 100 LA4 IM1081, N=2,2кВт, n=1500об/мин

3870 Ремень клиновой AV10x838La, Gates 6271 (SPZ 825) + +

4049 Болт М 8-6gх25.88.016 ГОСТ 7798-70 (DIN 931, DIN 933) + +

2983 Болт М10-6gх30.88.016 ГОСТ 7798-70 (DIN 931, DIN 933) + +

4013 Болт М10-6gх35.88.016 ГОСТ 7798-70 (DIN 931, DIN 933) + +

4017 Болт М10-6gх90.88.016 DIN 933 + +

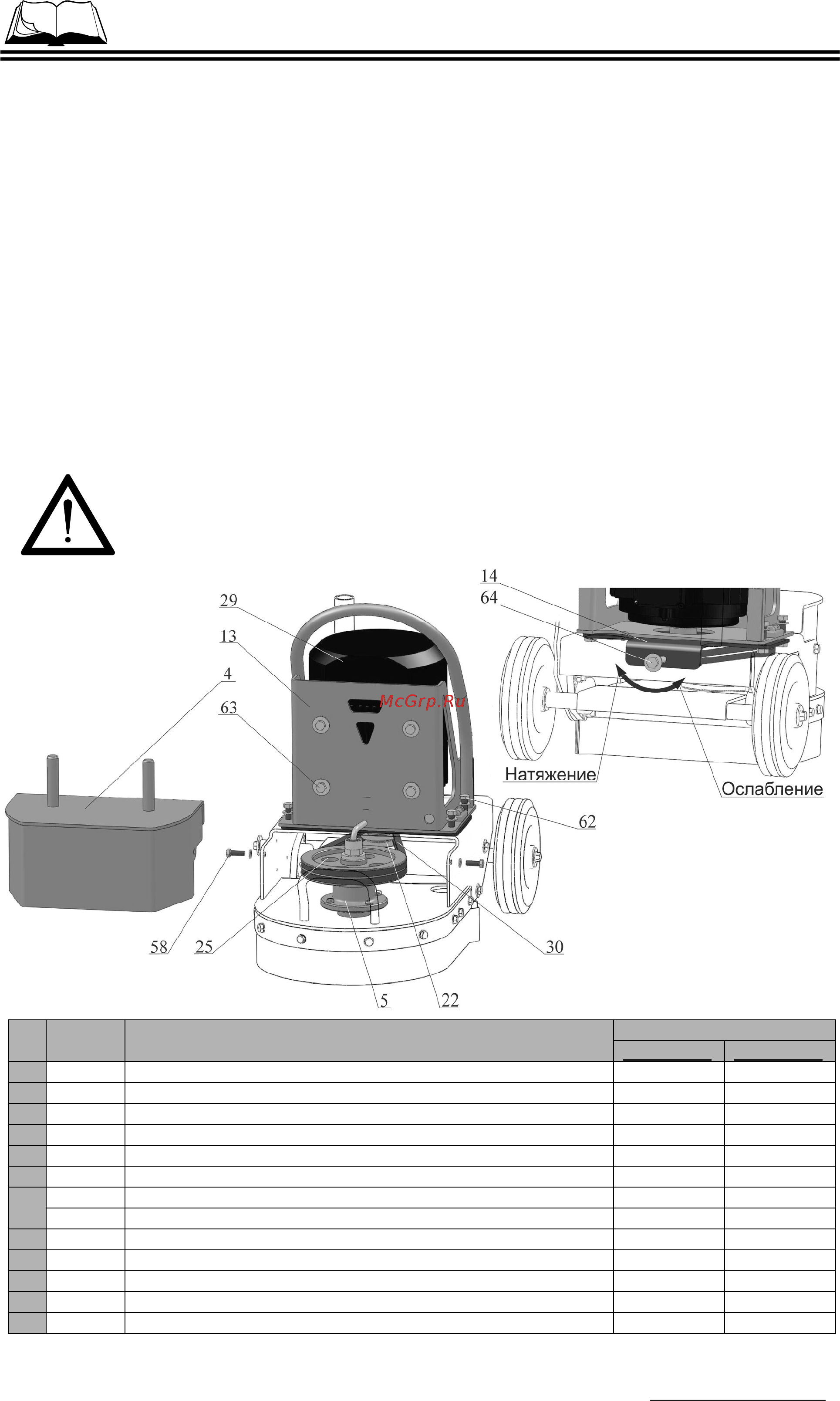

Рисунок 9 – Замена и натяжение приводных ремней
