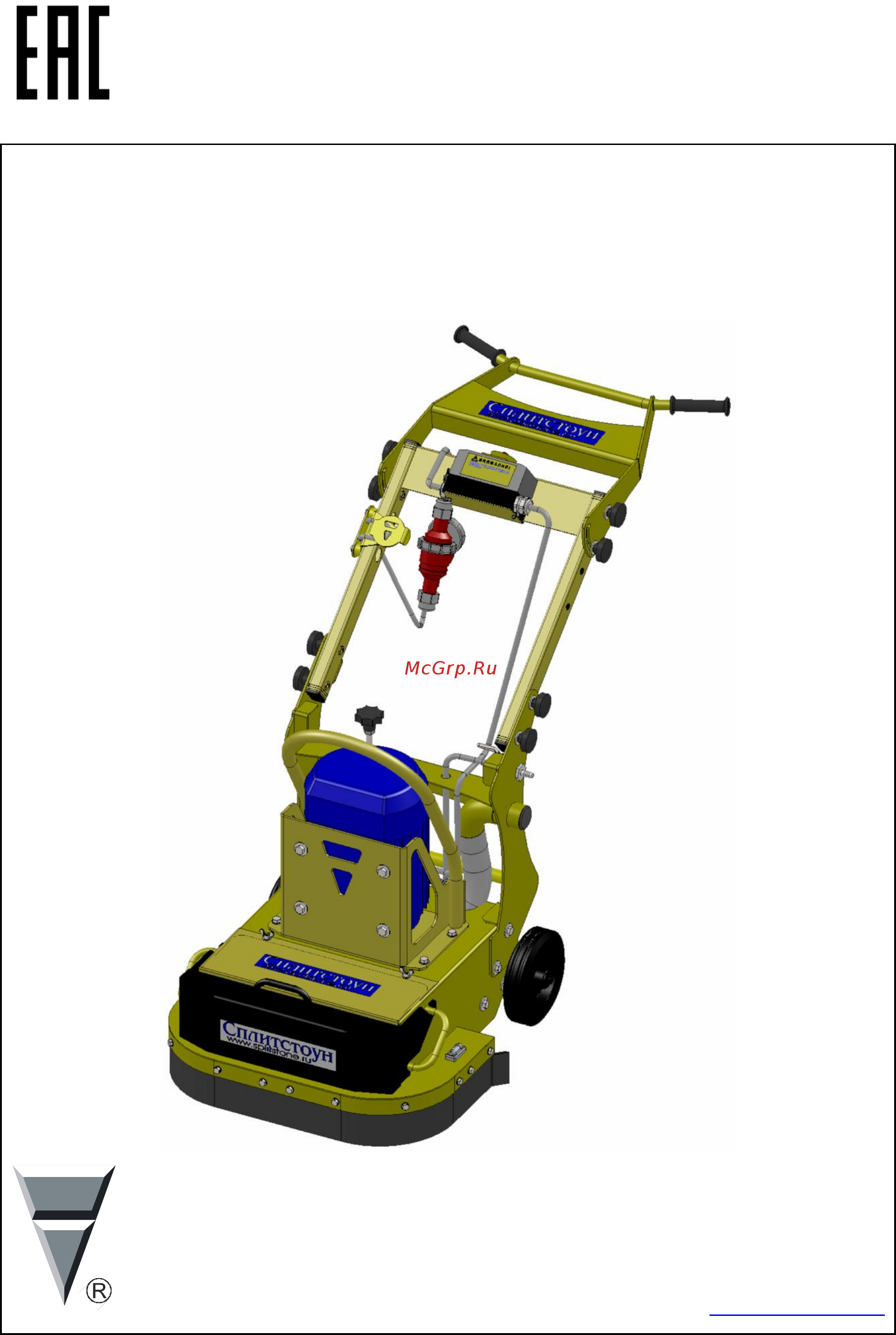

Сплитстоун GM-245-5,5 143309 Инструкция по эксплуатации онлайн
Содержание
- Cплитстоун 1
- Машина 1
- Модель gm 245 1
- Мозаично шлифовальная 1
- Руководство по 1
- Эксплуатации 1
- Www splitstone ru мозаично шлифовальная машина gm 245 3
- Содержание 3
- Введение 4
- Мозаично шлифовальная машина gm 245 www splitstone ru 4
- Условные обозначения 4
- Www splitstone ru мозаично шлифовальная машина gm 245 5
- Введение 5
- Мозаично шлифовальная машина gm 245 www splitstone ru 6
- Назначение 6
- Описание и принцип работы 6
- Техническая характеристика 6
- Www splitstone ru мозаично шлифовальная машина gm 245 7
- Описание и принцип работы 7
- Рисунок 1 устройство машины 7
- Устройство и принцип работы 7
- Мозаично шлифовальная машина gm 245 www splitstone ru 8
- Описание и принцип работы 8
- Www splitstone ru мозаично шлифовальная машина gm 245 9
- Описание и принцип работы 9
- Блок управления 10
- Блок управления поз 7 рисунок 3 служит для запуска электродвигателя и для его останова в том числе при аварийной ситуации а также предназначен для защиты электродвигателя от короткого замыкания и перегрева обмотки происходит автоматическое отключение и ос танов электродвигателя 10
- Блок управления представляет собой автомат защиты двигателя встроенный в специальный корпус в корпус встроена индикаторная лампа зеленого цвета при подключении машины к электрической сети лампа загорается по центру корпуса расположен выключатель управ ления блоком при повороте выключателя по часовой стрелке происходит запуск электро двигателя а против часовой стрелки его останов 10
- Внимание владелец лишается права проведения бесплатного гаран тийного ремонта в случае самовольного проникновения внутрь корпуса блока управления 10
- Корпус блока управления опломбирован в двух местах 10
- Мозаично шлифовальная машина gm 245 www splitstone ru 10
- Описание и принцип работы 10
- Рисунок 3 блок управления и защиты электродвигателя 10
- Электрическая схема машины показана на рисунке 4 10
- Www splitstone ru мозаично шлифовальная машина gm 245 11
- В состав блока управления также входит силовая вилка разъем для подключения машины к электрической сети ее ответная часть розетка силовая поз 5 также поставляется в ком плекте с машиной монтаж силового электрического кабеля к розетке рисунок 4 осуществ ляется самостоятельно пользователем длина силового кабеля определяется расстоянием от источника питания до максимально удаленного места на территории где производятся рабо ты плюс 2 3 метра 11
- Внимание все электромонтажные работы должны проводиться спе циалистом электриком 11
- Внимание при подсоединении розетки поз 5 к переносной вилке поз 6 силовой кабель необходимо закрепить в фиксаторе на водиле маши ны 11
- Описание и принцип работы 11
- Рисунок 4 электрическая схема машины 11
- С целью предупреждения поломки элементов блока управления от чрезмерного натяжения силового кабеля во время работы или транспортирования машины при подсоединении розет ки поз 5 к переносной вилке поз 6 силовой кабель необходимо закрепить в фиксаторе поз 5 рисунок 3 на нижней секции водила машины 11
- Маркировка 12
- Мозаично шлифовальная машина gm 245 www splitstone ru 12
- Описание и принцип работы 12
- Www splitstone ru мозаично шлифовальная машина gm 245 13
- Выбор инструмента 13
- Описание и принцип работы 13
- Www splitstone ru мозаично шлифовальная машина gm 245 15
- Использование по назначению 15
- Эксплуатационные ограничения 15
- Использование по назначению 16
- Меры безопасности 16
- Мозаично шлифовальная машина gm 245 www splitstone ru 16
- Www splitstone ru мозаично шлифовальная машина gm 245 17
- Использование по назначению 17
- Использование по назначению 18
- Мозаично шлифовальная машина gm 245 www splitstone ru 18
- Подготовка к работе 18
- Www splitstone ru мозаично шлифовальная машина gm 245 19
- Использование по назначению 19
- Внимание 20
- Использование по назначению 20
- Мозаично шлифовальная машина gm 245 www splitstone ru 20
- Порядок работы 20
- Www splitstone ru мозаично шлифовальная машина gm 245 21
- Внимание 21
- Действия в экстремальных ситуациях 21
- Использование по назначению 21
- Мозаично шлифовальная машина gm 245 www splitstone ru 22
- Общие указания 22
- Техническое обслуживание 22
- Www splitstone ru мозаично шлифовальная машина gm 245 23
- Внимание 23
- Меры безопасности 23
- Техническое обслуживание 23
- В случае необходимости выставите шкивы раздел 3 24
- В случае необходимости натяните ремни раздел 3 24
- Мозаично шлифовальная машина gm 245 www splitstone ru 24
- Порядок технического обслуживания 24
- Проверка приводных ремней 24
- Проверка производится в следующей последовательности 24
- Проверьте взаимное расположение шкивов отклонение ручьев шкива поз 8 двигателя и шкива поз 6 редуктора поз от общей плоскости не должно превышать 2мм рисунок 9 24
- Проверьте натяжение ремней поз 3 приложив усилие 40н 4кгс в середине пролета ме жду шкивами поз 8 и 36 прогиб ремня должен быть в пределах 6 10мм рисунок 9 24
- Рисунок 9 проверка приводных ремней 24
- Снимите ограждение поз 9 отвернув четыре гайки поз 5 рисунок 10 24
- Техническое обслуживание 24
- Техническое обслуживание двигателя 24
- Техническое обслуживание двигателя заключается в его визуальном осмотре на предмет по ломки трещин целостности кабельного ввода и надежности крепления в нем кабеля корпус двигателя необходимо поддерживать в чистом состоянии 24
- Установите ограждение поз 9 затяните четыре гайки поз 5 рисунок 10 24
- Www splitstone ru мозаично шлифовальная машина gm 245 25
- Внимание с целью предотвращения нарушения заводской уста новки двигателя поз 2 ослабление затяжки болтов поз 6 производить только в крайнем случае 25
- Закручивая болт поз 8 натяжителя поз 3 натяните ремни поз 3 до состояния при ко тором приложив усилие 40н 4кгс в середине пролета между шкивами поз 8 и 36 про гиб ремня составит 6 10мм рисунок 9 25
- Затяните болты поз 5 крепления кронштейна поз двигателя поз 2 и проверьте взаим ное расположение шкивов отклонение ручьев шкива поз 8 двигателя и шкива поз 6 ре дуктора поз от общей плоскости не должно превышать 2мм рисунок 9 в случае большего отклонения ослабьте затяжку болтов поз 6 крепления двигателя поз 2 и от корректируйте положение двигателя 25
- Натяжение приводных ремней 25
- Натяжение ремней производится в следующей последовательности рисунок 10 25
- Перед натяжением ремней болты поз 5 крепления кронштейна поз двигателя поз 2 должны быть отвернуты на несколько оборотов 25
- После регулировки затяните болты поз 6 25
- Рисунок 10 замена и натяжение приводных ремней 25
- Техническое обслуживание 25
- Мозаично шлифовальная машина gm 245 www splitstone ru 26
- Техническое обслуживание 26
- Www splitstone ru мозаично шлифовальная машина gm 245 27
- Масленка 27
- Техническое обслуживание 27
- Меры безопасности 28
- Мозаично шлифовальная машина gm 245 www splitstone ru 28
- Общие указания 28
- Текущий ремонт 28
- Www splitstone ru мозаично шлифовальная машина gm 245 29
- Перечень возможных неисправностей и методы их устранения 29
- Текущий ремонт 29
- Мозаично шлифовальная машина gm 245 www splitstone ru 30
- Транспортирование 30
- Хранение 30
- Хранение и транспортирование 30
- Www splitstone ru мозаично шлифовальная машина gm 245 31
- Каталог запасных частей 31
- Каталог запасных частей 34
- Мозаично шлифовальная машина gm 245 www splitstone ru 34
- Перечень запчастей к машине gm 245 5 5 электродвигатель с валом 32мм 34
- Таблица 6 34
- Www splitstone ru мозаично шлифовальная машина gm 245 35
- Каталог запасных частей 35
- Продолжение таблицы 6 35
- Каталог запасных частей 36
- Мозаично шлифовальная машина gm 245 www splitstone ru 36
- Перечень запчастей к машине gm 245 7 5 электродвигатель с валом 32мм 36
- Таблица 7 36
- Www splitstone ru мозаично шлифовальная машина gm 245 37
- Каталог запасных частей 37
- Продолжение таблицы 7 37
