Сплитстоун GM-245-5,5 143309 [19/38] Использование по назначению

www.splitstone.ru Мозаично-шлифовальная машина GM-245

2 Использование по назначению

Порядок установки/ смены алмазного инструмента:

ВНИМАНИЕ! Перед установкой/сменой алмазного инструмента, маши-

ну обязательно отключить от электрической сети

 Для установки/ смены алмазного инструмента (рисунок 8) необходимо:

o снять груз, если он установлен;

o ослабив 4-е фиксатора поз.49, перевести верхнюю секцию поз.3 водила в крайнее верх-

нее положение и зафиксировать ее;

o перевести заднюю колесную ось в транспортное положение (рисунок 1) и опрокинуть

машину на водило;

o выбить использованные алмазные инструменты

(если они были установлены);

o очистить лицевую сторону траверс шлифовальных поз.10 от шлама и грязи (особенно

ложементы траверс);

o вставить комплект новых алмазных инструментов в ложементы траверс так, чтобы они

не выпадали из них;

o поставить машину вертикально и перевести заднюю колесную ось в рабочее положение

(рисунок 1);

o ослабив 4-е

фиксатора поз.49, перевести верхнюю секцию поз.3 водила в крайнее ниж-

нее положение и зафиксировать ее;

o подключить машину к электрической сети, закрепить кабель в фиксаторе водила и за-

пустить двигатель (алмазные инструменты не должны касаться опорной поверхности) –

при вращении траверс шлифовальных алмазные инструменты полностью установятся в

ложементах траверс;

o проверить направление вращений траверс шлифовальных (направление указано стрел-

ками (рисунок 8));

o установить груз на машину при необходимости..

ВНИМАНИЕ! Смена направления вращения траверс шлифовальных

производится перемонтажем фазовых проводов в силовой розетке маши-

ны (раздел 1.4, рисунок 4)

Поз

Артикул Наименование

Входит в состав

GM-245/5,5 GM-245/7,5

129598 Секция водила верхняя GM245-М2.020 + +

60863 Траверса шлифовальная GM245.02.000 + +

120344 Ручка-фиксатор Ф50М10-25ЧН (Ø50, M10х25), черная + +

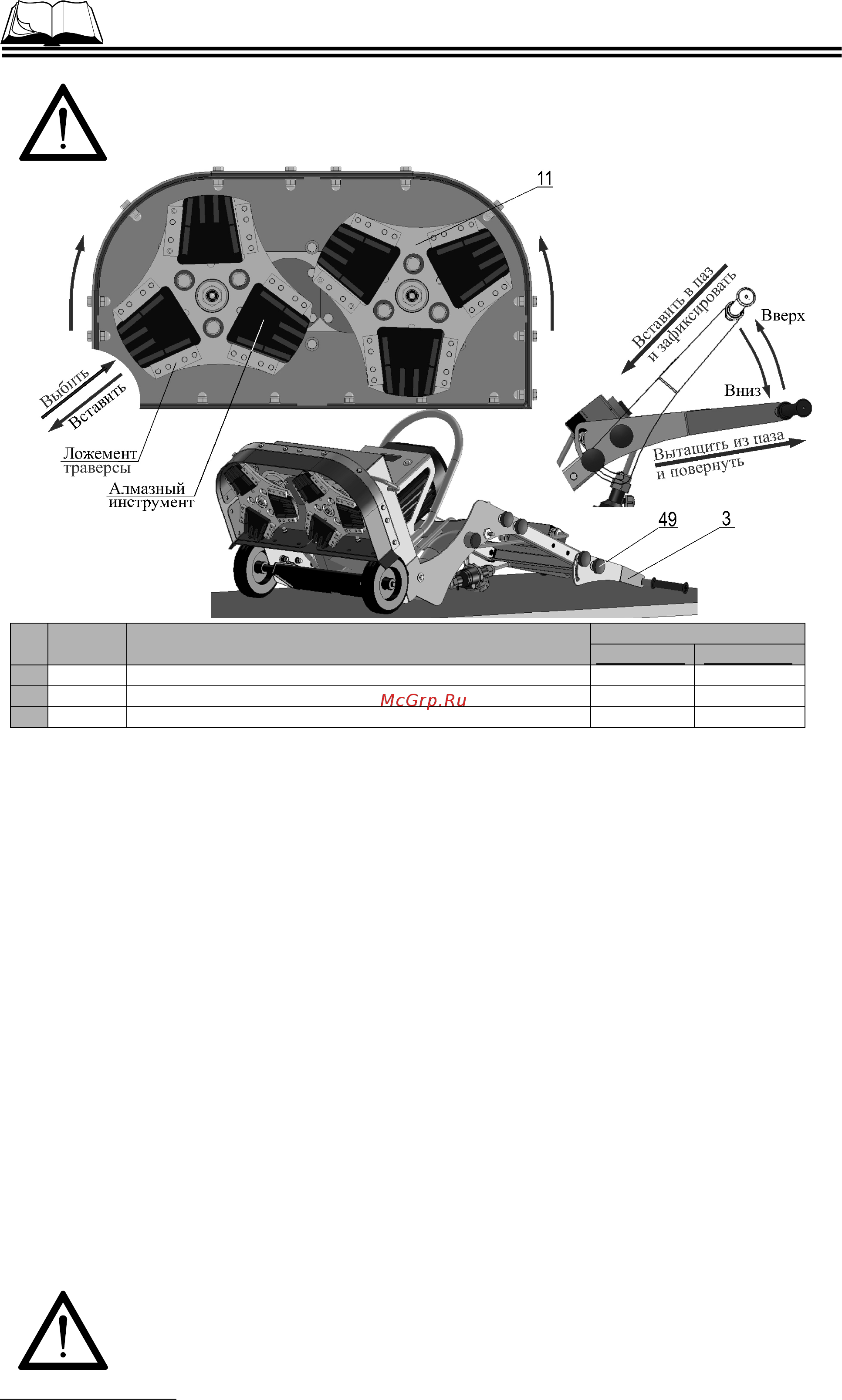

Рисунок 8 – Установка/смена алмазного инструмента
