www.splitstone.ru Мозаично-шлифовальная машина GM-245
7
1 Описание и принцип работы
1.3 Устройство и принцип работы
Поз
.
Артикул Наименование
Входит в состав
GM-245/5,5 GM-245/7,5
1
120296 Рама GM245-M.200 + +
2
129594 Секция водила нижняя GM245-М2.010 + +
3
129598 Секция водила верхняя GM245-М2.020 + +
4
129603 Тумба GM245-М2.030 + +
5
115296 Кронштейн-траверса GM245-M.150 + +
6
143429 Колесная ось GM245-M2.100 + +
8
60875 Редуктор GM245.04.000 + +
10
60863 Траверса шлифовальная GM245.02.000 + +
14
4357 Винт GM122M.00.100 + +
16
71825 Груз GM245.00.600 + +
17
27124 Блок управления 5,5 кВт БУ5,5-М.000 +
27125 Блок управления 7,5 кВт БУ7,5-М.000 +
18
2120 Шкив ММ605.00.001А + +
22
102110 Фартук GM245-M.103 + +
23
102111 Фартук GM245-M.104 + +
36
60881 Шкив GM245.04.004 + +
42
129580 Электродвигатель АДМ 112 М4 IM1081, N=5,5кВт, n=1500об/мин +
129579 Электродвигатель АДМ 112 М2 IM1081, N=7,5кВт, n=3000об/мин +
43
3880 Ремень клиновой AV10x775La, Gates 6211 (XPZ 762) + +
48
120341 Миниуровень самоклеющийся 2шт, код 16206 "Biltema" + +
49
120344 Ручка-фиксатор Ф50М10-25ЧН (Ø50, M10х25), черная + +
52
5092 Переходник (штуцер) G-1/2"(внутр.)хØ12(наружн.) + +

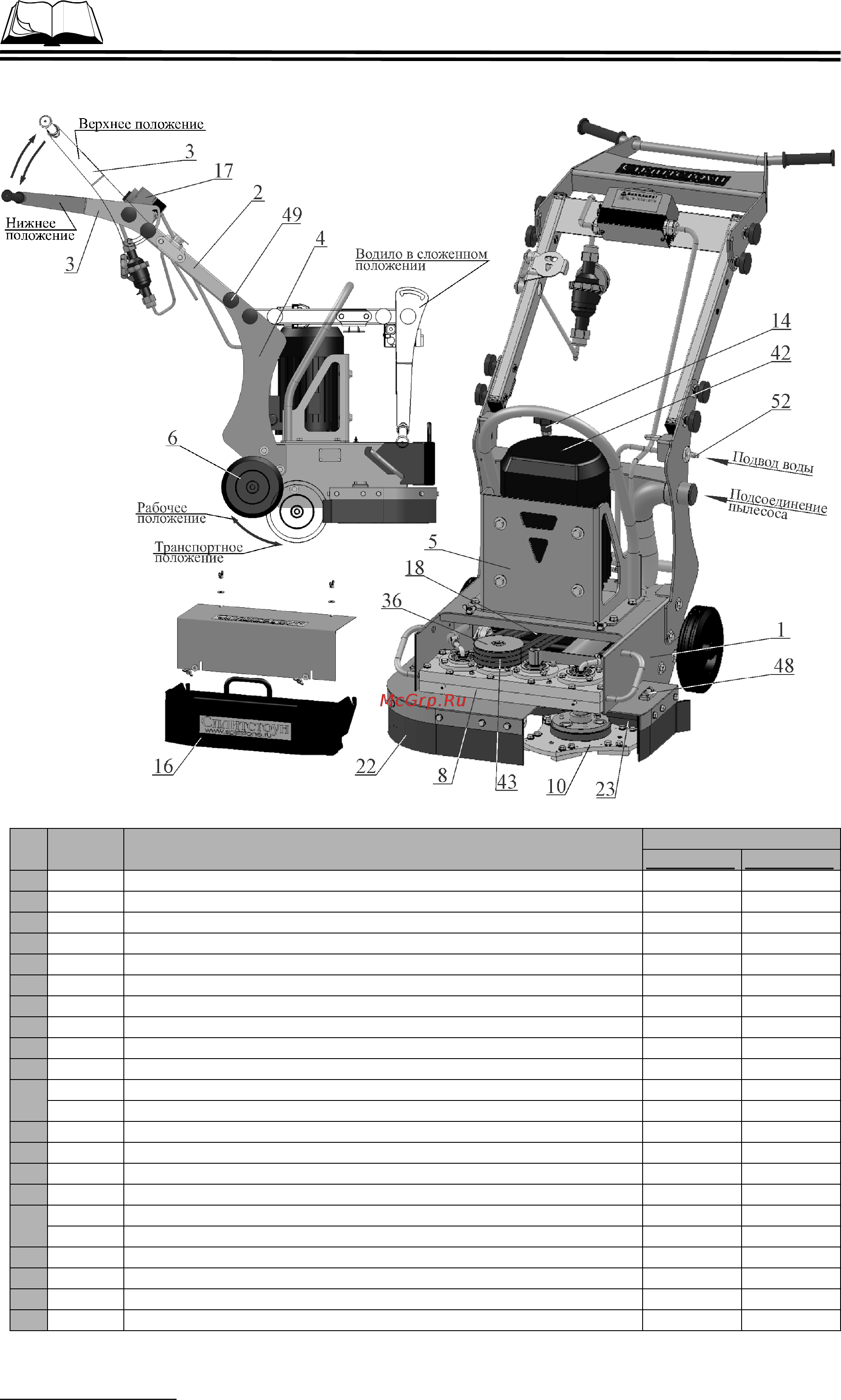

Рисунок 1 – Устройство машины
