www.splitstone.ru Мозаично-шлифовальная машина GM-245
11
1 Описание и принцип работы
В состав блока управления также входит силовая вилка – разъем для подключения машины
к электрической сети. Ее ответная часть - розетка силовая поз.45 - также поставляется в ком-
плекте с машиной. Монтаж силового электрического кабеля к розетке (рисунок 4) осуществ-
ляется самостоятельно пользователем. Длина силового кабеля определяется расстоянием от
источника питания до максимально удаленного места на территории, где производятся рабо-
ты, плюс 2…3 метра.
С целью предупреждения поломки элементов блока управления от чрезмерного натяжения
силового кабеля во время работы или транспортирования машины при подсоединении розет-
ки поз.45 к переносной вилке поз.46 силовой кабель необходимо закрепить в фиксаторе
поз.15 (рисунок 3) на нижней секции водила машины.
ВНИМАНИЕ! При подсоединении розетки поз.45 к переносной вилке
поз.46 силовой кабель необходимо закрепить в фиксаторе на водиле маши-
ны
ВНИМАНИЕ! Все электромонтажные работы должны проводиться спе-
циалистом-электриком
Обозначение цвета проводов
Обозначение Цвет жилы Контакты
Ч
Черный L1, T1
Г
Голубой L2, T2
КЧ
Коричневый L3, T3
ЖЗ
Желто-зеленый PE (земля)
К
Красный L2, L3
Перечень элементов
Обозначение Наименование элементов
М
Электродвигатель
GF
Автомат защиты двигателя
HL
Лампа индикаторная зеленая
XP
Вилка силовая
XS
Розетка силовая

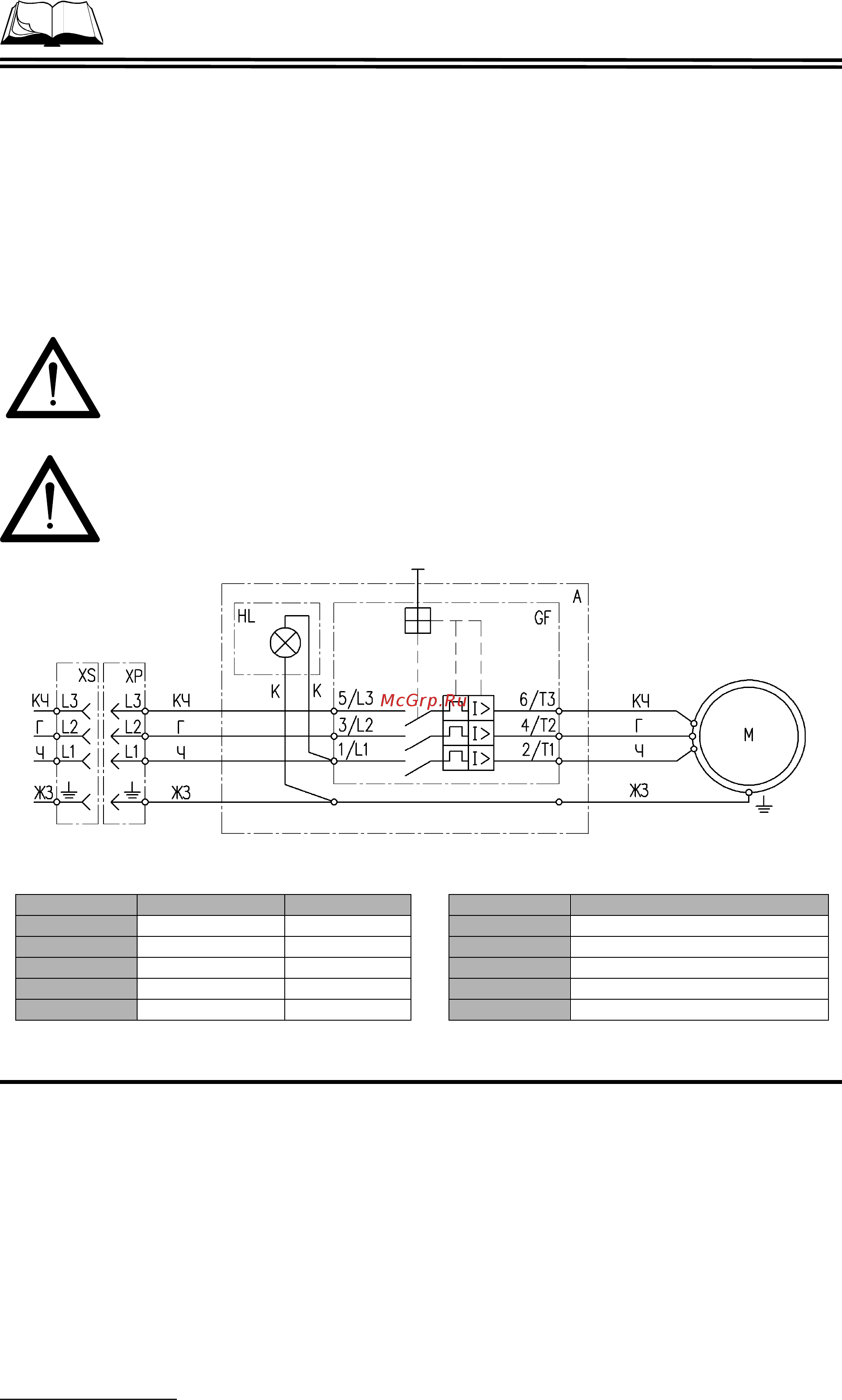

Рисунок 4 – Электрическая схема машины
