Сплитстоун GM-245-5,5 143309 [24/38] Порядок технического обслуживания

Мозаично-шлифовальная машина GM-245 www.splitstone.ru

3 Техническое обслуживание

3.3 Порядок технического обслуживания

3.3.1 Техническое обслуживание двигателя

Техническое обслуживание двигателя заключается в его визуальном осмотре на предмет по-

ломки, трещин, целостности кабельного ввода и надежности крепления в нем кабеля. Корпус

двигателя необходимо поддерживать в чистом состоянии.

3.3.2 Проверка приводных ремней

Проверка производится в следующей последовательности:

 снимите ограждение поз.19, отвернув четыре гайки поз.85 (рисунок 10);

 проверьте натяжение ремней поз.43, приложив усилие 40Н (4кгс) в середине пролета ме-

жду шкивами поз.18 и 36 (прогиб ремня должен быть в пределах 6…10мм) (рисунок 9);

 в случае необходимости натяните ремни (раздел 3.3.3);

 проверьте взаимное расположение шкивов (отклонение ручьев шкива поз.18 двигателя и

шкива поз.36 редуктора поз.8 от общей плоскости не должно превышать 2мм) (рисунок

9);

 в случае необходимости выставите шкивы (раздел 3.3.3);

 установите ограждение поз.19, затяните четыре гайки поз.85 (рисунок 10).

Поз

Артикул Наименование

Входит в состав

GM-245/5,5 GM-245/7,5

60875 Редуктор GM245.04.000 + +

2120 Шкив ММ605.00.001А + +

60881 Шкив GM245.04.004 + +

129580 Электродвигатель АДМ 112 М4 IM1081, N=5,5кВт, n=1500об/мин +

129579 Электродвигатель АДМ 112 М2 IM1081, N=7,5кВт, n=3000об/мин +

3880 Ремень клиновой AV10x775La, Gates 6211 (XPZ 762) + +

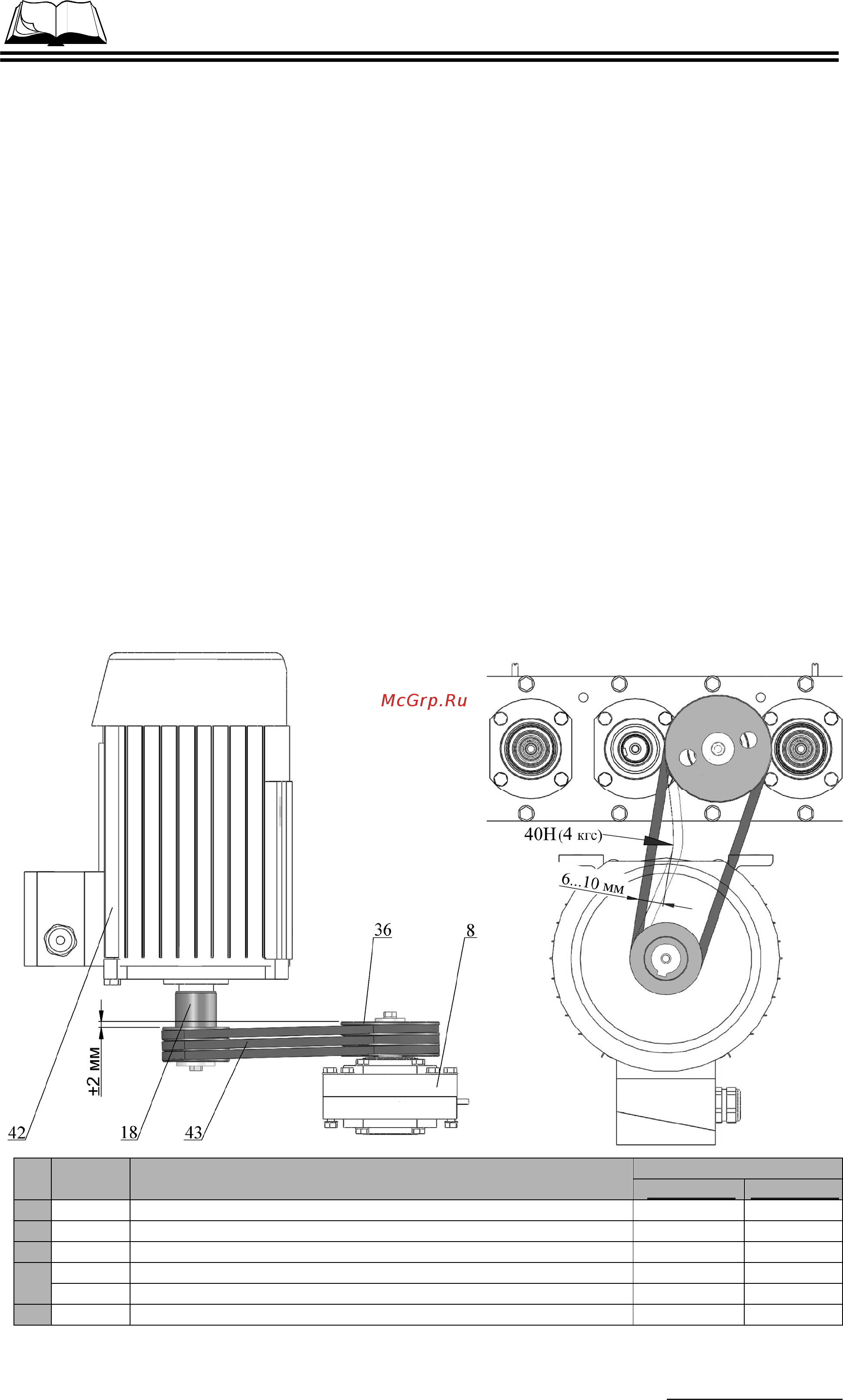

Рисунок 9 – Проверка приводных ремней
