www.timberk.com • гарантийный талон
15

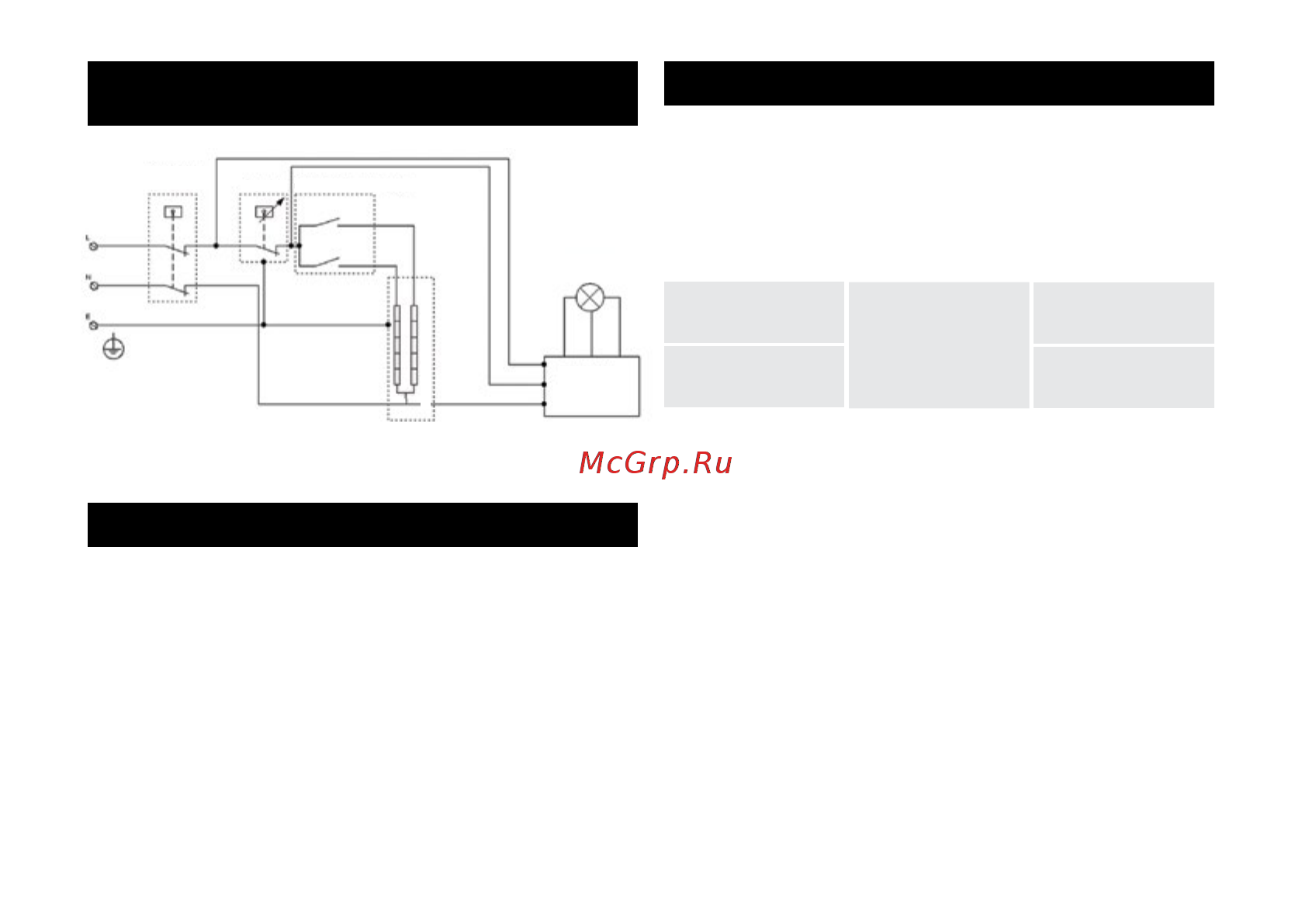

11. ЭЛЕКТРИЧЕСКАЯ
ПРИНЦИПИАЛЬНАЯ СХЕМА
термовыклю-
чатель
переключатель режимов мощности
индикаторная
лампа
термостат
силовая плата
индикации
нагревательный элемент
Рис. 9
По окончанию срока службы прибора следует провести его
утилизацию в соответствии с нормами, правилами и спо-
собами, действующими в месте утилизации. Подробную
информацию по утилизации прибора Вы можете получить
у представителя местного органа власти, предоставив ему
полную информации о приборе. Изготовитель и уполномо-
ченное им лицо не несут ответственности за исполнение
Покупателем требований законодательства по утилизации
и способы утилизации прибора, выбранные Покупателем.
12. УТИЛИЗАЦИЯ
1. При транспортировании должны быть исключены
любые возможные удары и перемещения упаковки вну-
три транспортного средства.
2. При транспортировке и хранении должны строго
соблюдаться требования манипуляционных знаков на
упаковке прибора.
13. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Температурные
требования*
Требования
к влажности*
Транспортировка
и хранение
От -30° до +50°
От 15% до 85%
(нет конденсата)
Мы изучаем новые технологии и постоянно улучшаем
качество нашей продукции. Технические характеристи-
ки, конструкция и комплектация могут быть изменены
без предварительного уведомления.
Продукция должна храниться в сухих, проветриваемых
складских помещениях при температуре не ниже -30 °С.
ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ
Изделие соответствует директиве ЕЕС 89/336, каса-
ющейся электромагнитного оборудования
Изготовитель*:
«Хоум Электроникс Лимитед» 801 Лук Ю Билдинг, 24-26
Стэнли Стрит, Централ, Китай.
«Home Electronics Limited» 801 Luk Yu Building, 24-26
Stanley Street, Central, China. Произведено в Китае.
Импортер*: ООО «Оптимум Логистик» Россия, 129344,
г. Москва, ул. Енисейская, д. 1, стр. 8, пом. 115.
