5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
Объ-
ем, л
A B C D E F G H
SWH FSM7
50 935 958 500 230 430 20 65 -
80 1045 1065 450 270 516 20 85 -
Таблица 2
16
Выход
Вход

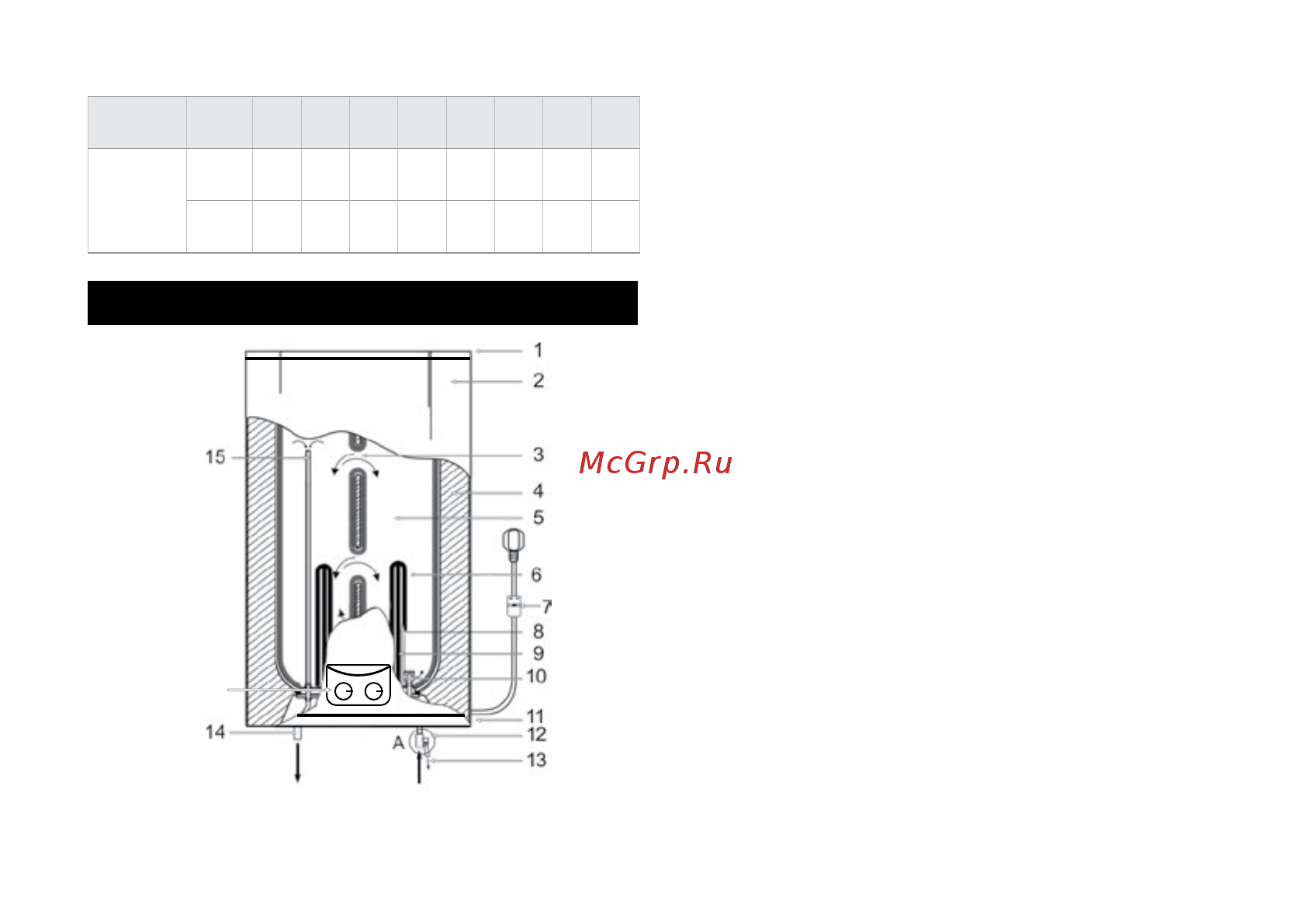

1 - Верхняя комбинированная защитная крышка
2 - Внешний декоративный корпус
3 - Система переливов
4 - Теплоизоляционный слой из пенополиуретана
5 - Внутренний резервуар
6 - Нагревательный элемент
7- Сетевой шнур с эл. вилкой и УЗО
8 - Трубка датчика термостата и температурного датчика
9 - Защитный магниевый анод
10 - Входной патрубок с рассекателем
11 - Нижняя комбинированная защитная крышка
12 - Комбинированный предохранительный клапан для
защиты от слива воды из водонагревателя в водопрово-
дную магистраль и для защиты внутреннего резервуара
от избыточного давления (требуется обязательная уста-
новка на патрубок подачи холодной воды)
13 - Аварийный слив избыточного давления воды (при
работе водонагревателя возможно слабое подтекание
воды из отверстия сброс давления предохранительного
клапана. Это нормально.)
14 - Патрубок выхода горячей воды
15 - Верхняя часть патрубка забора горячей воды
16 - Панель управления
