www.timberk.com • электрический накопительный водонагреватель
8
Рис. 4
2. После того, как вы выбрали правильное место уста-
новки водонагревателя, определите точки для отвер-
стий под анкерные болты с крюками (определяются в
соответствии со спецификацией прибора, который вы
выбрали). Просверлите в стене два отверстия соответ-
ствующей глубины с использованием сверла, подхо-
дящего по размеру под анкерные болты, прилагаемые
к водонагревателю, вставьте болты, поверните крюк
вверх, плотно затяните гайки и затем повесьте элек-
трический водонагреватель на эти крюки (см. рис. 3, 4).
Подключение к водопроводной магистрали
1. Водонагреватель подключается к водопроводной
магистрали с давлением минимум 0,1 МПа, максимум
0,7 МПа.
ПРИМЕЧАНИЕ!
Водонагреватель является прибором, действу-
ющим таким образом, что давление воды в во-
донагревателе, соответствует давлению воды в
водопроводной магистрали. Если в магистрали
давление превышает 0,7 МПа, то следует смон-
тировать перед водонагревателем редуктор дав-
ления, чтобы давление не превышало 0,7 МПа.
2. Для подключения водонагревателя к водопроводной
магистрали применяются трубы диаметром G1/2.
3. Для предотвращения протечки при подсоединении
труб используйте резиновые уплотнительные прокладки
на резьбовых окончаниях труб.
4. На входной патрубок обозначенный голубым цветом
и стрелкой направления течения воды накрутите предо-
хранительный клапан так, чтобы течение воды совпада-
ло с направлением стрелки на корпусе клапана. На от-
верстие сброса давления предохранительного клапана
(см. рис. 7) оденьте дренажную трубку* для отвода воды
(возможно появление при нагревании) в канализацию.
ВНИМАНИЕ!
Запрещена эксплуатация водонагревателя без установ-
ки на входной патрубок предохранительного клапана.
*не входит в комплект поставки
ПРИМЕЧАНИЕ!
Между предохранительным клапаном и входным
патрубком нельзя монтировать дополнительные
приспособления, например, отсечной кран.

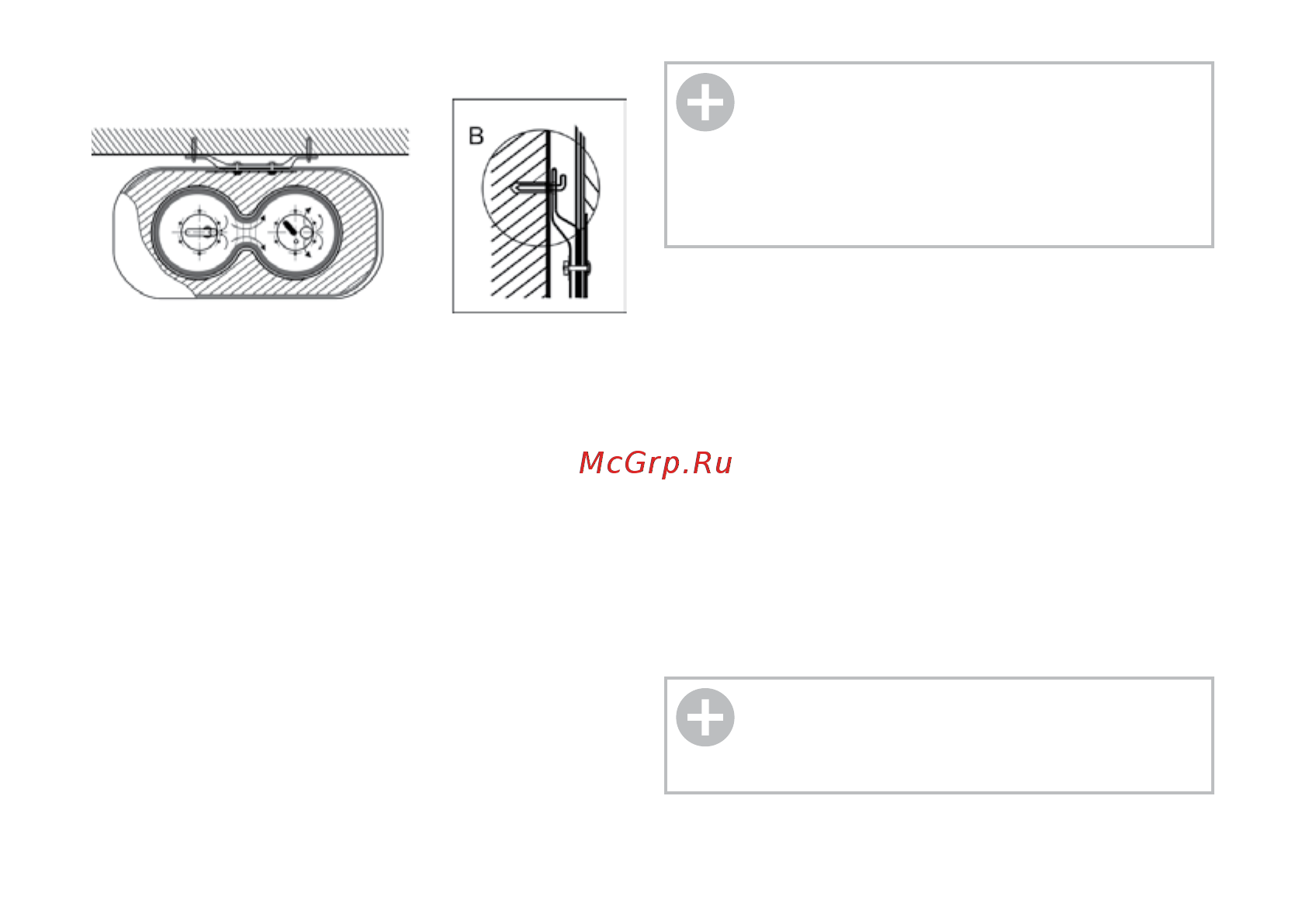

Монтаж водонагревателя
(вид сверху)
Рис. 3
