Hermes Technics HT-SOCHI-09 R4-00014068 [22/64] Русский

Содержание

• Серия sochi 1
• Hermes technics 2
• Уважаемый покупатель 2
• Согласно политике компании по постоянному совершенствованию продукции эстетические и размерные характеристики технические данные и принадлежности к прибору могут изменяться без предварительного уведомления 3
• Содержание 3
• Меры предосторожности 4
• Русский 4
• Меры предосторожности 5
• Русский 5
• Меры предосторожности 6
• Русский 6
• Внутренний блок 7
• Названия деталей 7
• Наименование 7
• Наружный блок 7
• Русский 7
• Внешний вид и расположение выключателей и индикаторов у разных моделей может отличаться но их назначение одинаково 8
• Дисплей внутреннего блока 8
• Русский 8
• Русский 9
• Панель управления внутреннего блока 10
• Русский 10
• Uu u h 11
• А л t f о о 11
• Русский 11
• Пульт дистанционного управления 12
• Русский 12
• Режимы работы 13
• Русский 13
• Режимы работы 14
• Русский 14
• Режимы работы 15
• Русский 15
• Экран внутреннего блока 15
• Режимы работы 16
• Русский 16
• Автоматический режим 17
• Режим сна sleep 17
• Режимы работы 17
• Русский 17
• Экран внутреннего блока 17
• No режим 18
• Нагревание 18
• Осушение 18
• Охлаждение 18
• Русский 18
• Средства защиты 18
• Внутренний блок 19
• Наружный блок 19
• Руководство по монтажу выбор положения для монтажа 19
• Русский 19
• Для установки необходимо 20
• Руководство по монтажу монтаж внутреннего блока 20
• Русский 20
• Дренаж конденсата внутреннего блока 21
• Монтаж труб для циркуляции хладагента 21
• Руководство по монтажу монтаж внутреннего блока 21
• Русский 21
• Соединение с внутренним блоком 21
• Монтаж внутреннего блока 22
• Руководство по монтажу монтаж наружного блока 22
• Русский 22
• Руководство по монтажу монтаж наружного блока 23
• Русский 23
• Соединения труб 23
• Спуск воздуха и влаги 23
• Электрические соединения 23
• Воздух и вода внутри цикле хладагента может вызвать после того как соединить внутренний и наружный блоки выпустить воздух и воду из цикла хладагента с помощью ваккум насоса 24
• Руководство по установке установка внутреннего блока 24
• Руководство по установке финальные этапы 24
• Русский 24
• 1 согласно наклейке с данными наружного блока закрутка вращающегося момента для защитных колпаков и соединения фланцев 25
• 18к 22 24 к 28 30 36к 25
• Закрутка вращающегося 25
• К 12к 15 18к 22 24к 25
• Момента н х м 25
• Руководство по монтажу информация для монтажа 25
• Русский 25
• Соответствующее усилие при использовании гаечного ключа на 20 см 25
• Труба закрутка вращающегося 25
• Руководство по монтажу информация для монтажа 26
• Русский 26
• Схема монтажа 26
• 18k 22 24k 28 30 36k 27
• 22k 24k 27
• Руководство по монтажу информация для монтажа 27
• Русский 27
• Секционный отдел 27
• Внутренний блок 28
• Русский 28
• Смена батареек 28
• Техническое обслуживание в конце сезона 28
• Техническое обслуживание и ремонт 28
• Чистка теплообменника 28
• Поиск и устранение неисправностей 29
• Русский 29
• Русский 30
• Экологически безопасная утилизация 30
• Contents 31
• English 32
• Safety rulesand recommendations for the installer 32
• English 33
• Safety rulesand recommendations for the user 33
• English 34
• Safety rulesand prohibitions 34
• English 35
• I indoor unit 35
• Indoor unit 35
• Names of parts 35
• Outdoor unit 35
• English 36
• Function 36
• Auto restart function 37
• Emergency function 37
• Emergency function auto restart function 37
• English 37
• English 38
• No button function 38
• Remote controller 38
• English 40
• Remote controller 40
• Replacement of batteries 40
• English 41
• Operating instructions 41
• Swing control of the air flow 41
• Cooling mode 42
• English 42
• Heating mode 42
• Operating instructions 42
• English 43
• F note the timer function can be set at 43
• Half hour intervals 43
• Operating instructions 43
• Timer mode timer off 43
• Timer mode timer on 43
• Dry mode 44
• English 44
• Fan mode 44
• Operating instructions 44
• Ambient temp operation mode auto temp 45
• English 45
• I feel mode 45
• Operating instructions 45
• Sleep mode 45
• Ambient temperature 46
• English 46
• For t1 climate condition models 46
• For tropical t3 climate condition models 46
• No mode 46
• Protection 46
• English 47
• Indoor unit 47
• Installation manual selecting the installation place 47
• Outdoor unit 47
• Drilling a hole in the wall for the piping 48
• Electrical connections indoor unit 48
• English 48
• Installation manual installation of the indoor unit 48
• Installation of the mounting plate 48
• To install proceed as follows 48
• Connections to the indoor unit 49
• English 49
• Indoor unit condensed water drainage 49
• Installation manual installation of the indoor unit 49
• Refrigerant piping connection 49
• English 50
• Installation manual installation of the indoor unit 50
• Installation manual installation of the outdoor unit 50
• Installation of the indoor unit 50
• Outdoor unit condensed water drainage only for heat pump models 50
• Bleeding 51
• Connecting the pipes 51
• Electrical connections 51
• English 51
• Installation manual installation of the outdoor unit 51
• Bleeding 52
• English 52
• Indoor unit test 52
• Installation manual installation of the outdoor unit 52
• Installation manual operation test 52
• Outdoor unit test 52
• 1 refer to the data rating label sticked on the outdoor unit 53
• 20 wrist strength service port nut 7 9 53
• 35 arm strength protection caps 25 30 53
• 45 arm strength 53
• 80 arm strength 53
• Corresponding stress 53
• English 53
• Fixed speed type 53
• Installation manual information for the installer 53
• Inverter type 53
• K 15 18k 22 24k 53
• K 7k 9k 12k 15 18k 22 24k 28 30k 36k 53
• K 9k 12k 15 18k 22 24k 28 30k 36k 53
• Model capacity btu h 53
• Pipe tightening torque 53
• Tightening torque 53
• Tightening torque for protection caps and flange connection 53
• Using a 20 cm wrench 53
• English 54
• Front panel 54
• Installation manual information for the installer 54
• Wiring diagram 54
• 22k 24k 55
• Cable wires specification 55
• Connection supply cable 55
• English 55
• Installation manual information for the installer 55
• Inverter type 55
• K 15 18k 22 24k 55
• Model capacity btu h 55
• Power supply cable 55
• Sectional area 55
• V 18k 22k 24k air conditioner outdoor unit fuse parameter is 65ts 25a 55
• V 7k 9k 12k 15k 16k 18k 22k 24k 30k air conditioner indoor unit fuse parameter is 50t 3 5a 55
• V 7k 9k 12k air conditioner outdoor unit fuse parameter is 61t 15a 55
• V 7k 9k 12k airconditioner indoor unit fuse parameter is 50t 3 5a 55
• Cleaning the heat exchanger 56
• End of season maintenance 56
• English 56
• Indoor unit 56
• Maintenance 56
• Replacing the batteries 56
• English 57
• Error signals on the display 57
• Malfunction possible causes 57
• Switch off the air conditioner immediately and cut off the power supply in the event of 57
• Troubleshooting 57
• Environment friendly disposal 58
• Информация о сертификации 59
• Hermes technics 60
• Гарантия изготовителя 60
• Год 12 60
• Месяцев 60
• Настоящая гарантия не распространяется на изделие 60
• Поздравляем вас с приобретением прибора торговой марки 60
• С дефектами возникшими вследствие 60
• Www hermes home ru wsvw hermes home com 61
• Более подробная информация по гарантийному ремонту 61
• В разделе поддержка 61
• Гарантия изготовителя 61
• И сервисному обслуживанию размещена на нашем сайте 61
• Гарантийный талон 62
• Талон действителен при наличии всех штампов и отметок 62
• Гарантийный талон ремонта 63

Похожие устройства

• Juguni JGN1240, моно, кран-букса керамическая, хром/мах. 0402.662 Инструкция по эксплуатации
• Zalger , арт. 300703 Инструкция по сборке
• АКТИВАГРО.РФ 039 Товарный знак АКТИВАГРО.РФ
• АКТИВАГРО.РФ 039 Декларация о соответствии
• АКТИВАГРО.РФ 039 Инструкция по сборке
• АКТИВАГРО.РФ 039 Патент на кронштейн для шин
• IN HOME T8-UV-PRO 40Вт 230В G13 1200мм прозрачная 4690612034522 Паспорт изделия
• Hikvision DS-1258ZJ АВ5001638 Инструкция по эксплуатации
• МИГ 121-10 Инструкция
• RVi -1BWM-7 - 2.61.0114 Инструкция к товару
• Zkteco Rots-1 00-00011612 Брошура
• Фарлайт А65 14 Вт 4000 К Е27 FAR000148 Инструкция к товару
• Фарлайт А65 14 Вт 4000 К Е27 FAR000148 Инструкция к товару
• Sweko SSL-T8-UVC-15W-G13-BG Инструкция к товару
• Тдм UVC 15 Вт, T8/G13, безозоновая SQ0355-0037 Инструкция
• Lucky Guy "ТИК-ТАК" 79x45 мм, цинк, 3 шт. 803 50 7945 0 Инструкция по эксплуатации
• Тдм UVC 30 Вт, T8/G13, безозоновая SQ0355-0038 Инструкция
• Duwi NUOVO LED 6Вт ABS пластик 3000К IP54 черный 2 луча 24776 4 Инструкция
• Ariston ABSE VLS PRO PW 100 3700700 Руководство по эксплуатации
• Ariston ABSE VLS PRO PW 30 3700697 Руководство по эксплуатации

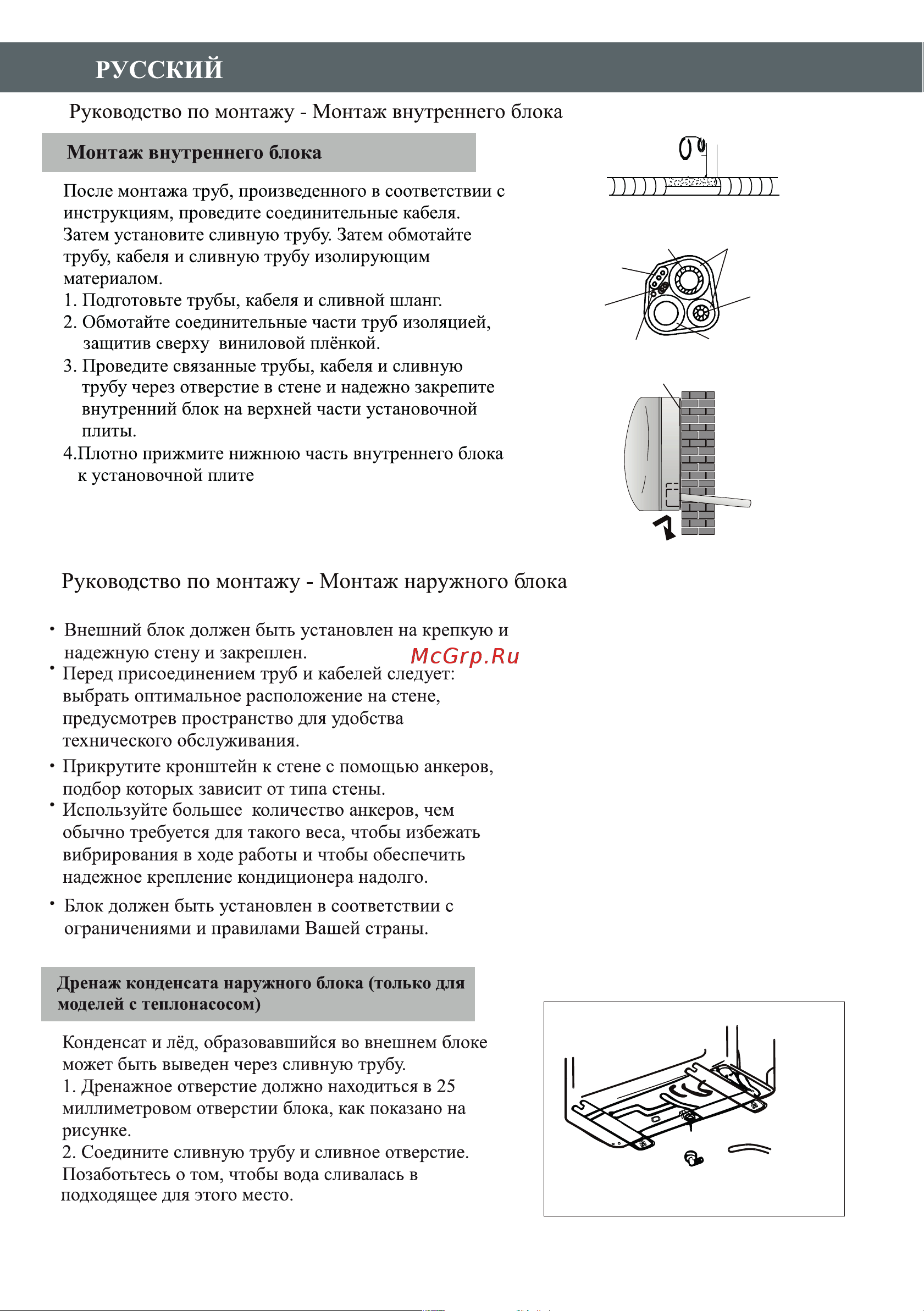

РУССКИЙ Руководство по монтажу Монтаж внутреннего блока Монтаж внутреннего блока 1 После монтажа труб произведенного в соответствии с инструкциям проведите соединительные кабеля Затем установите сливную трубу Затем обмотайте трубу кабеля и сливную трубу изолирующим материалом 1 Подготовьте трубы кабеля и сливной шланг 2 Обмотайте соединительные части труб изоляцией защитив сверху виниловой плёнкой 3 Проведите связанные трубы кабеля и сливную трубу через отверстие в стене и надежно закрепите внутренний блок на верхней части установочной плиты 4 Плотно прижмите нижнюю часть внутреннего блока к установочной плите ТТТТТР ТТТТТ Завернуть виниловной лентой Припои читают 1С1ШОИЮ 11ФУЮ1ШЙ сгакдн Соедиш1гслы1ый кабель Сое ди та 1штслы ы й кабель 1 для нагревающего насоса Руководство по монтажу Монтаж наружного блока Внешний блок должен быть установлен на крепкую и надежную стену и закреплен Перед присоединением труб и кабелей следует выбрать оптимальное расположение на стене предусмотрев пространство для удобства технического обслуживания Прикрутите кронштейн к стене с помощью анкеров подбор которых зависит от типа стены Используйте большее количество анкеров чем обычно требуется для такого веса чтобы избежать вибрирования в ходе работы и чтобы обеспечить надежное крепление кондиционера надолго Блок должен быть установлен в соответствии с ограничениями и правилами Вашей страны Дренаж конденсата наружного блока только для моделей с теплонасосом Конденсат и лёд образовавшийся во внешнем блоке может быть выведен через сливную трубу 1 Дренажное отверстие должно находиться в 25 миллиметровом отверстии блока как показано на рисунке 2 Соедините сливную трубу и сливное отверстие Позаботьтесь о том чтобы вода сливалась в подходящее для этого место 21 Зонд кабель для нагревающего насоса Провод хладагента О людная трубка конденсационной воды
