17
Sätt i batterikassetten genom att rikta in tungan på
batterikassetten mot spåret i höljet och skjut den på plats.
Tryck in batterikassetten ordentligt tills den låser fast med
ett klick. Om du kan se den röda indikatorn på knappens
ovansida är den inte låst ordentligt.
FÖRSIKTIGT:
• Sätt alltid i batterikassetten helt tills den röda indikatorn
inte längre syns. I annat fall kan den plötsligt lossna
från maskinen och skada dig eller någon annan.
• Montera inte batterikassetten med våld. Om kassetten
inte lätt glider på plats är den felaktigt insatt.
Batteriskyddssystem (litium-ion-batteri
med stjärnmarkering) (Fig. 2)
Litium-ion-batterier med en stjärnmarkering är utrustade
med ett skyddssystem. Detta system bryter automatiskt
strömmen till maskinen för att förlänga batteriets
livslängd.
Maskinen stoppas automatiskt under pågående
användning om någon av följande situationer uppstår:
• Överbelastning:
Maskinen används på ett sätt som gör att den
förbrukar onormalt mycket ström.
I detta läge ska du släppa maskinens avtryckare och
avbryta arbetet som ledde till att maskinen blev
överbelastad. Tryck sedan in avtryckaren igen för att
starta om.
Om maskinen inte startar är batteriet överhettat. Låt
då batteriet svalna innan du trycker in avtryckaren
igen.
• Batterispänningen faller:
Den kvarvarande batterikapaciteten är för låg och
maskinen fungerar inte. I detta läge tar du bort
batteriet och laddar det.
Indikerar resterande batterikapacitet
(Fig. 3)
(Landsspecifik)
När avtryckaren aktiveras visar LED-skärmen resterande
batterikapacitet enligt följande tabell.
ANM.:
• LED-skärmen släcks ungefär en minut efter det att
avtryckaren har släppts, för att spara batteriladdning.
Tryck in avtryckaren lätt för att kontrollera kvarvarande
batterikapacitet.
• Om maskinen inte fungerar trots att LED-skärmen
tänds och batterikassetten är laddad, ska du låta
maskinen svalna helt. Om maskinen fortfarande inte
fungerar ska du låta den repareras av ett lokalt
servicecenter för Makita.
ARBETSSÄTT
Läs, förstå och följ alla säkerhets- och arbetssätt. Om du
inte förstår instruktionerna, eller om villkoren inte är
korrekta för korrekt användning, använd inte denna
maskin. Rådfråga din arbetsledare eller annan ansvarig
person.
VARNING:
• Innan batteriet sätts in maskinen, dra och släpp
avtryckaren för att se till att den går tillbaka när den
släpps.
Motorn är på när avtryckaren trycks in och av när
avtryckaren släpps.
Användning av avtryckarlås (Fig. 4)
• Tryck på avtryckarlåset på sida A. Avtryckaren är olåst
och avtryckaren kan användas.
• Tryck på avtryckarlåset på sida B. Avtryckaren är låst
och avtryckaren kan inte användas.
FÖRSIKTIGT:
• Avtryckaren ska alltid vara låst när den inte används.
VARNING:
• Kontrollera innan användning att användarens position
i förhållande till maskinen och omgivningen är säker för
användning. Bär skyddsglasögon och skyddskläder.
• Se maskinens specifikationer i denna manual och kapa
inte armeringsjärn med en tjocklek eller hårdhet som
överskrider maskinens skäreffekt.
• Kapa inte andra material än armeringsjärn. Fråga
tillverkaren om du vill kapa andra material.
VARNING:
• Byt ut skadade (kantstötta, brutna, spruckna) eller
deformerade blad omedelbart. Bladet kapar inte rent
och kan spricka eller gå sönder och orsaka allvarliga
personskador.
Kapningsförfarande
VARNING:
• Använd aldrig maskinen utan skyddet på plats. I
annat fall kan det orsaka allvarlig personskada.
(Fig. 5)
• Skyddet är en utrustning för att förhindra att fragment
slungas mot användaren. Det hindrar inte utslungning i
armeringsjärnets axiella riktning. Placera dig så att
skyddet blockerar fragment.
• På vissa bilder visas inte skydet, men det är för att visa
skyddets insida. Använd alltid skyddet.
1. Placera armeringsjärnet mellan bladen. (Fig. 6)
Justera stoppet enligt diametern på det armeringsjärn
som ska kapas så att armeringsjärnet är vinkelrätt mot
bladen. Stoppet stöder armeringsjärnet och håller det
vinkelrätt mot bladet när du kapar. (Fig. 7)
VARNING:
• Justera stoppet när du ska kapa armeringsjärn enligt
diametern på det armeringsjärn som ska kapas så att
armeringsjärnet är vinkelrätt mot bladen. Utan denna
justering kan den kapade biten flyga iväg och orsaka
allvarliga skador på användaren och åskådare. Glöm
aldrig att kontrollera användarens position i förhållande
till maskinen och omgivningen.

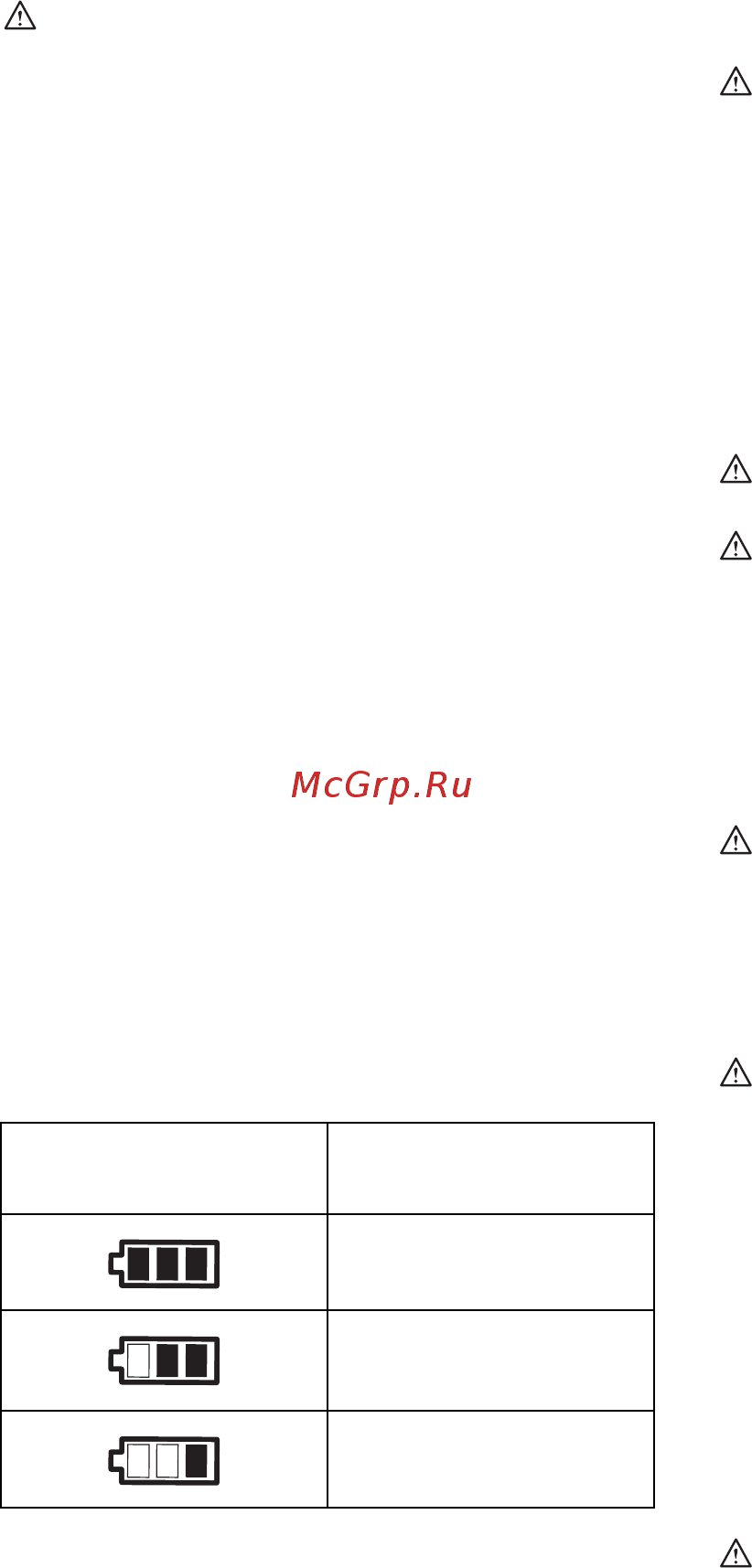

Status för diodindikator
(LED)
Återstående
batterikapacitet
Ungefär 50% eller mer
Ungefär 20% - 50%
Ungefär mindre än 20%
