17

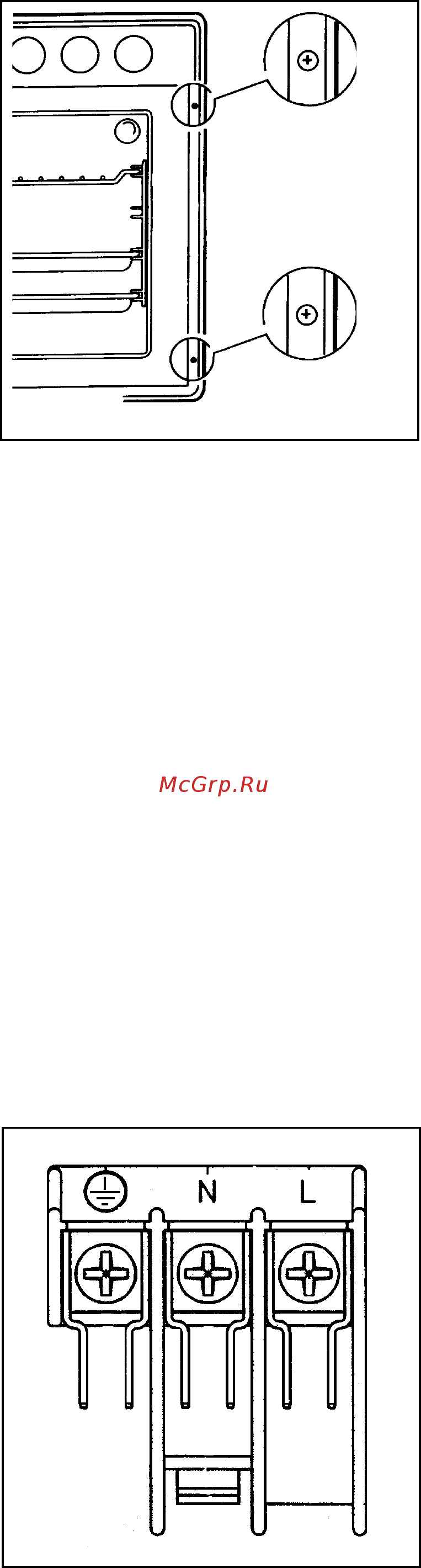

Крепление духовки к кухонному
шкафу
Вставьте духовку в монтажный проём.
Откройте дверцу духовки и прикрепите духовку к
кухонному шкафу четырьмя шурупами, которые
устанавливаются в отверстия, имеющиеся в раме
духовки (рис. 16).
Если над духовкой устанавливается электрическая
варочная панель, электрическое соединение варочной
панели и духовки должны выполняться раздельно по
причинам безопасности, а также для того, чтобы при
необходимости можно было без труда вынимать
духовку из шкафа.
Рис. 16
FO 0039
Электрическое подк лючение
Перед тем, как подсоединять духовку:
1. Проверьте, сможет ли предохранитель сети и
разводка выдержать эту нагрузку.
2. Проверьте, надлежащим ли образом заземлен
источник электроэнергии в соответствии с
действующими правилами.
3. Проверьте, легко ли будет добраться до розетки
или двухполюсного переключателя, которые
используются для электрического подключения,
когда духовка буде т встроена в мебель.
Данная модель поставляется без соединительного
кабеля. Типы подходящих кабелей питания: H07 RN-
F, H05 RN-F, H05 RR-F, H05 VV-F, H05V2V2-F (T90),
H05 BB-F (сечение 3х1,5 мм
2
). Кабель должен быть
оснащен соответствующим разъемом и способен
выдержать нагрузку, ук азанную на табличке с
техническими данными.
Вилку кабеля следует вставить в надлежащую
розетку.
При постоянном подсоединении духовки
непосредственно к электрической системе,
необходимо установить между духовкой и источником
электроэнергии двухполюсный переключатель с
минимальным зазором между контактами 3 мм такого
типа, который подходит для требуемой нагрузки в
соответствии с современными правилами. Этот
двухполюсный переключатель не должен разрывать
провод заземления.
Соединительный кабель следует размещать таким
образом, чтобы ни один его участок не мог нагреться
больше, чем на 50°С по отношению к окружающей
среде.
После того, как сое динение выпо лнено, проверьте все
нагреват е льные элементы в те чение примерно 3 минут.
Клеммная колодка (Рис. 17)
Прибор имеет легко доступную клеммную колодку,
которая предназначена для работы на однофазном
напряжении питания, номинальное напряжение 230 В.
Фирма-изготовитель не признает за собой
ответственности, если приведённые меры по
обеспечению безопасности не выполняются.
Рис. 17
