![Штиль ИнСтаб IS3500RT Инструкция по эксплуатации онлайн [6/22] 514282](/views2/1642340/page6/bg6.png)
6
Горизонтальн
о-
настольны й
Навесной
в) ИнСтаб IS2500, ИнСтаб IS3500

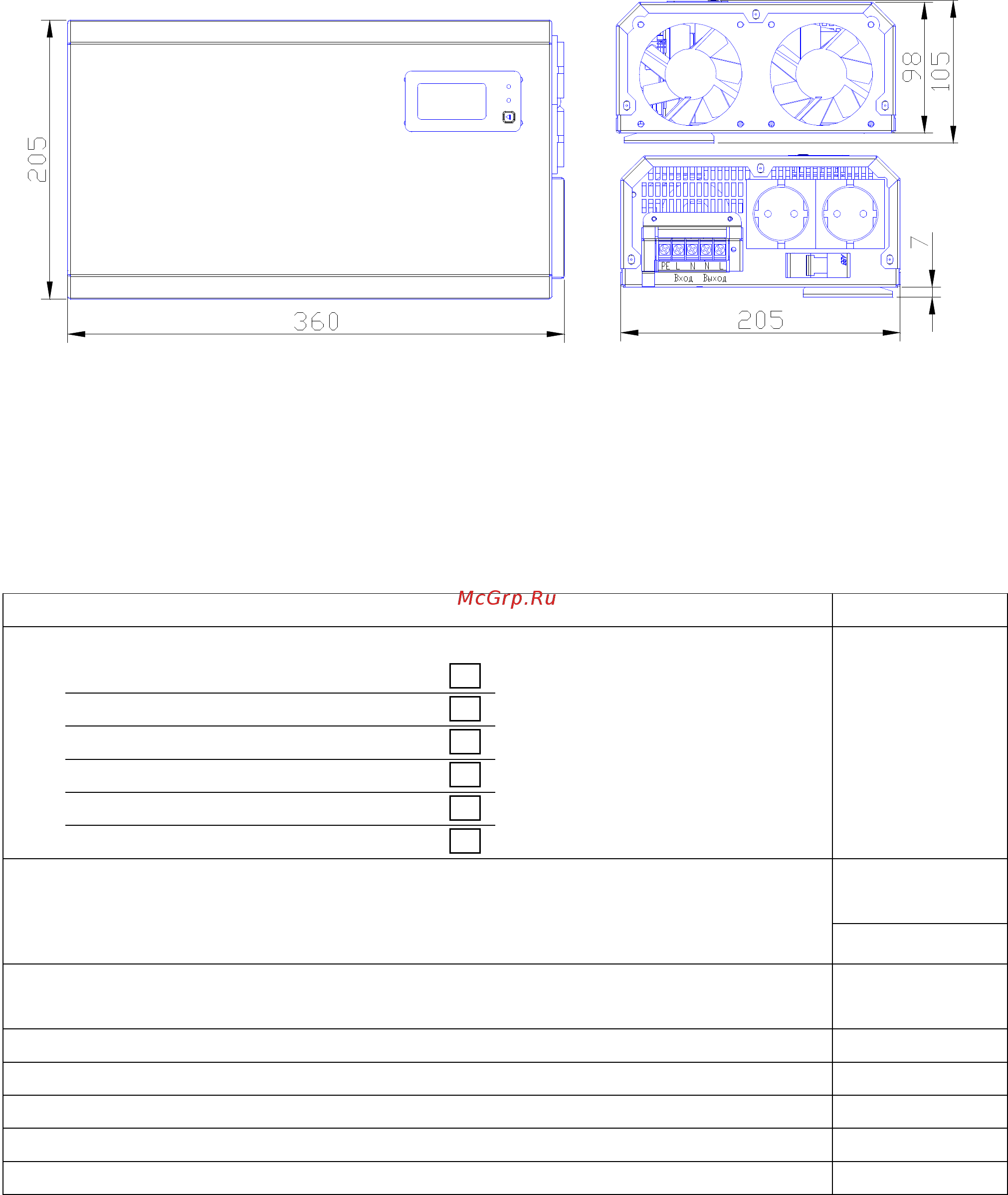

Рисунок 1.2. – Габаритные размеры стабилизатора Штиль и
рекомендованные варианты установки
а) ИнСтаб IS350, ИнСтаб IS550; б) ИнСтаб IS1000; ИнСтаб IS1500; в)
ИнСтаб IS2500, ИнСтаб IS3500
Комплектность изделия приведена в таблице 1
Таблица 1 - Комплектность изделия
Наименование Кол-во, шт.
1 Однофазный стабилизатор переменного напряжения Штиль:
1
- ИнСтаб IS350
- ИнСтаб IS550
- ИнСтаб IS1000
- ИнСтаб IS1500
- ИнСтаб IS2500
- ИнСтаб IS3500
2 Комплект для крепления изделия на ровную горизонтальную
поверхность:
1
- резиновые «ножки»
1
3 Комплект для крепления изделия на ровную вертикальную
поверхность (см. пункт 3):
1
- дюбель 6х30 2
- шуруп «саморез» 4,2х38 2
- кронштейн для крепления (с отверстиями); 4
4 Руководство по эксплуатации 1
5 Упаковка (картонный короб) 1
1.2 Принцип работы
Принцип работы стабилизатора основан на двойном преобразовании
напряжения. Входное переменное напряжение электросети преобразуется в
стабилизированное напряжение постоянного тока, а затем обратно в
переменное напряжение для питания нагрузки, подключенной к изделию.
Благодаря такому принципу преобразования выходное напряжение не
подвержено влиянию резких колебаний входного напряжения, что позволяет
