поддерживать высокую точность стабилизации и непрерывное

регулирование выходного напряжения питания нагрузки.

Принцип работы стабилизатора отображен на структурной схеме (см.

рисунок 2).

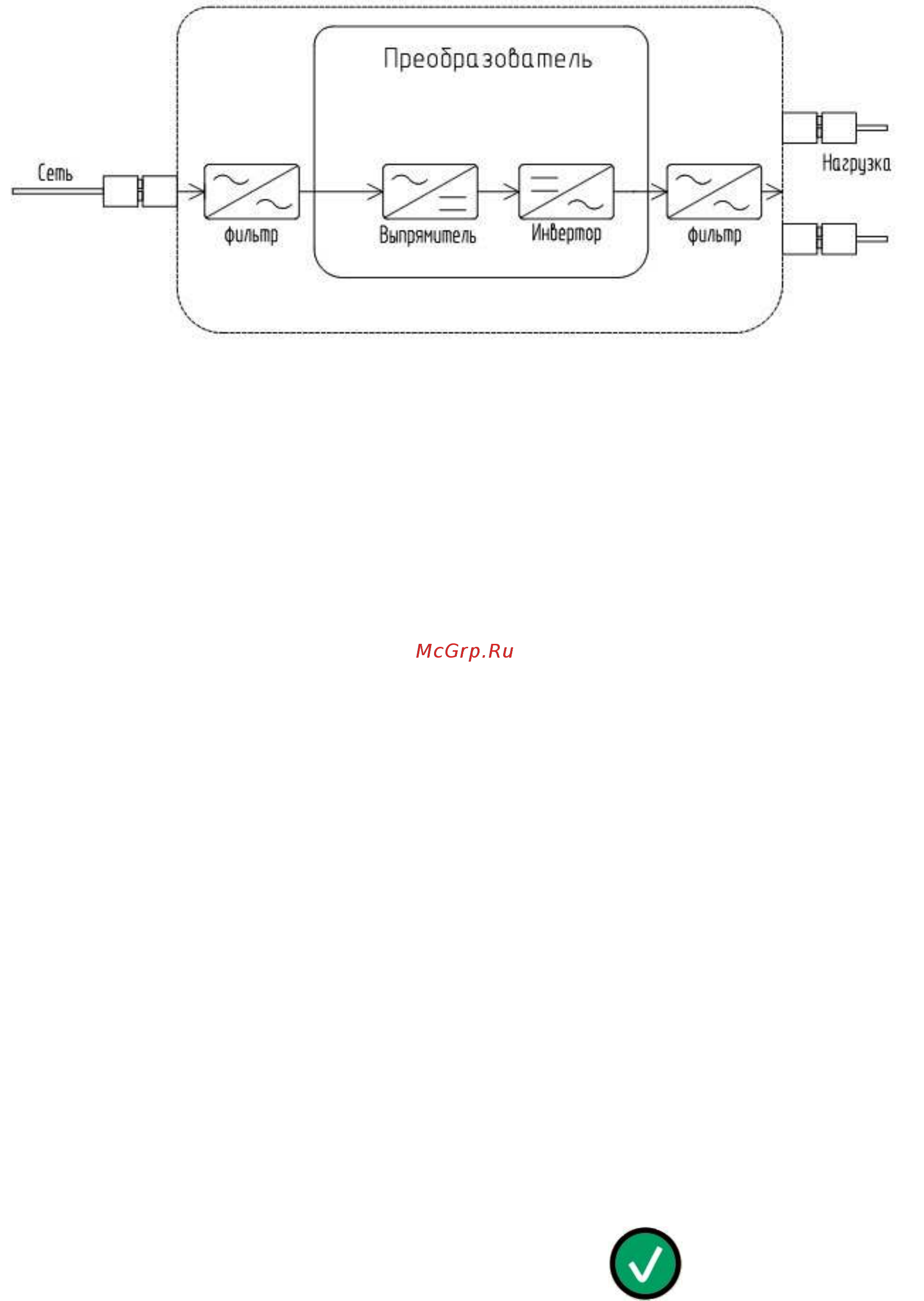

Рисунок 2 - Структурная схема принципа работы стабилизатора

Основное назначение внутренних элементов изделия:

- входной и выходной фильтры обеспечивают защиту нагрузки от

помех, поступающих из сети переменного тока;

- преобразователь, состоящий из выпрямителя и инвертора,

обеспечивает преобразование напряжения сети переменного тока в

стабилизированное постоянное напряжение, которое в дальнейшем

преобразуется инвертором в выходное стабилизированное напряжение

синусоидальное формы в диапазоне 216…224 В. В состав выпрямителя

входит корректор коэффициента мощности, который обеспечивает

отсутствие искажений входной сети при нелинейной нагрузке.

1.3 Назначение и алгоритм работы индикации

1.3.1 Стабилизатор Штиль ИнСтаб IS350 и IS550

На лицевой панели стабилизатора расположены:

- выключатель «СЕТЬ», предназначенный для включения / выключения

выхода стабилизатора;

- светодиодный индикатор «Норма» - светится зеленым в штатном

режиме работы;

- светодиодный индикатор «Перегрузка/Перегрев» - светится красным

в случае неисправностей в работе изделия (перегрев, перегрузка);

- светодиодный индикатор «U> 310 В» - светится красным при

критически повышенном входном напряжении (более 310 В), сигнализируя о

причине отключения нагрузки от стабилизатора;

- светодиодный индикатор «U< 90 В» - светится красным при

критически пониженном входном напряжении (менее 90 В), сигнализируя о

причине отключения нагрузки от стабилизатора.

1.3.2 Стабилизатор Штиль ИнСтаб IS1000, IS1500, IS2500 и IS3500

На фронтальной панели изделия расположены:

- светодиодный индикатор «Норма» (символ ) - светится зеленым

в штатном режиме работы, мигает зеленым при отключении режима
