StarLine S96v2, E96v2 GSM – StarLine S96v2, E96v2 GSM

Инструкция по установке – 138

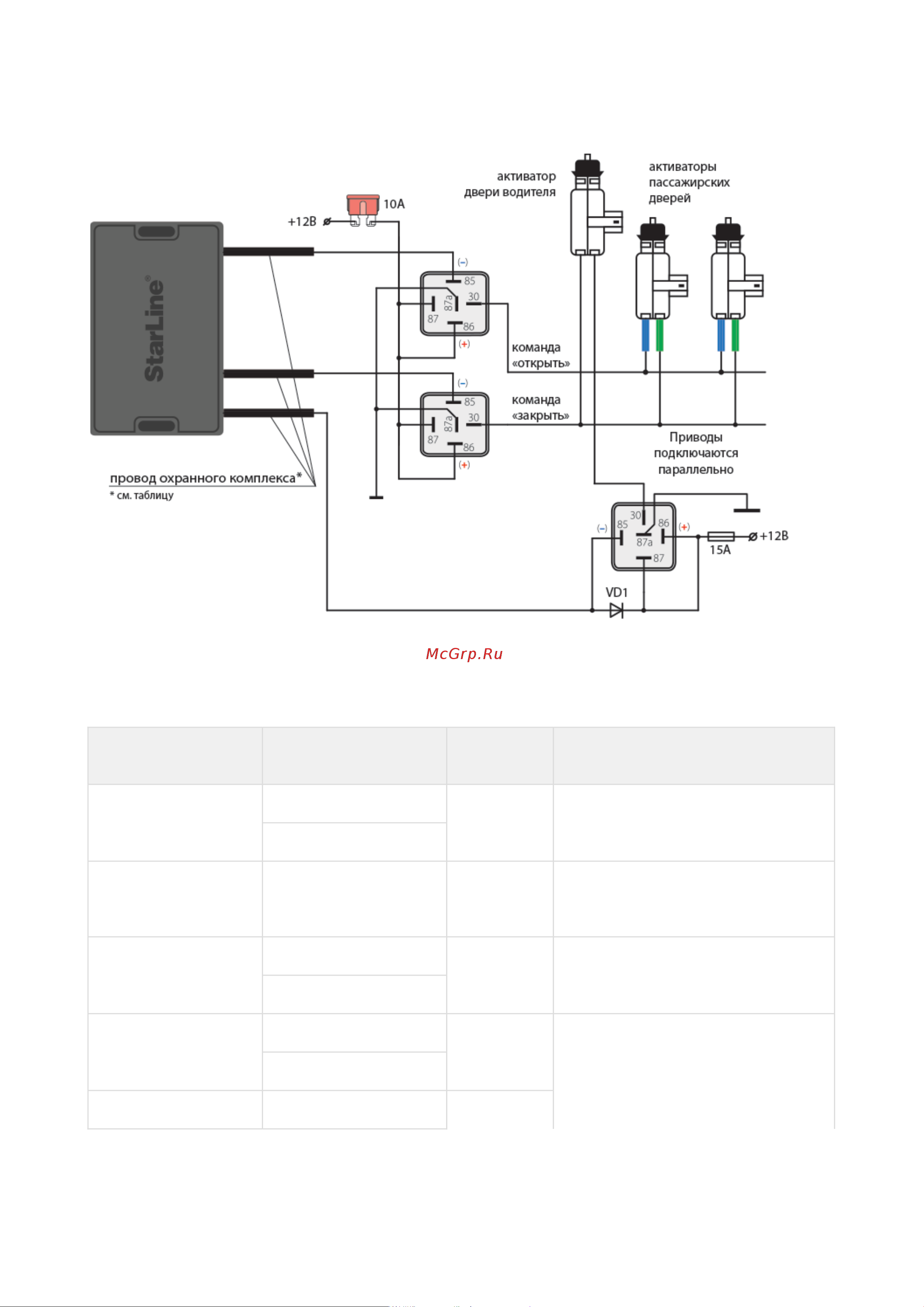

Схема подключения к двухпроводным приводам системы запирания для последовательного

отпирания замков дверей для охранных комплексов StarLine Е96/Е66, S96/S66, B96/B66, M96,

X96(v2)

Таблица 4. Аналоговое подключение системы центрального запирания

Охранный

комплекс

Канал (по

умолчанию)

Разъем Примечание

Х96 (v2) оранжево-синий XS2

оранжево-зеленый

М96 — — выберите два свободных канала и

назначьте на них функции «ЦЗ

открыть все двери» и «ЦЗ закрыть»

А96/А66 синий Х1

зеленый

В96/В66 синий Х1

зеленый

D96/D66 синий Х1
