StarLine S96v2, E96v2 GSM – StarLine S96v2, E96v2 GSM

Инструкция по установке – 142

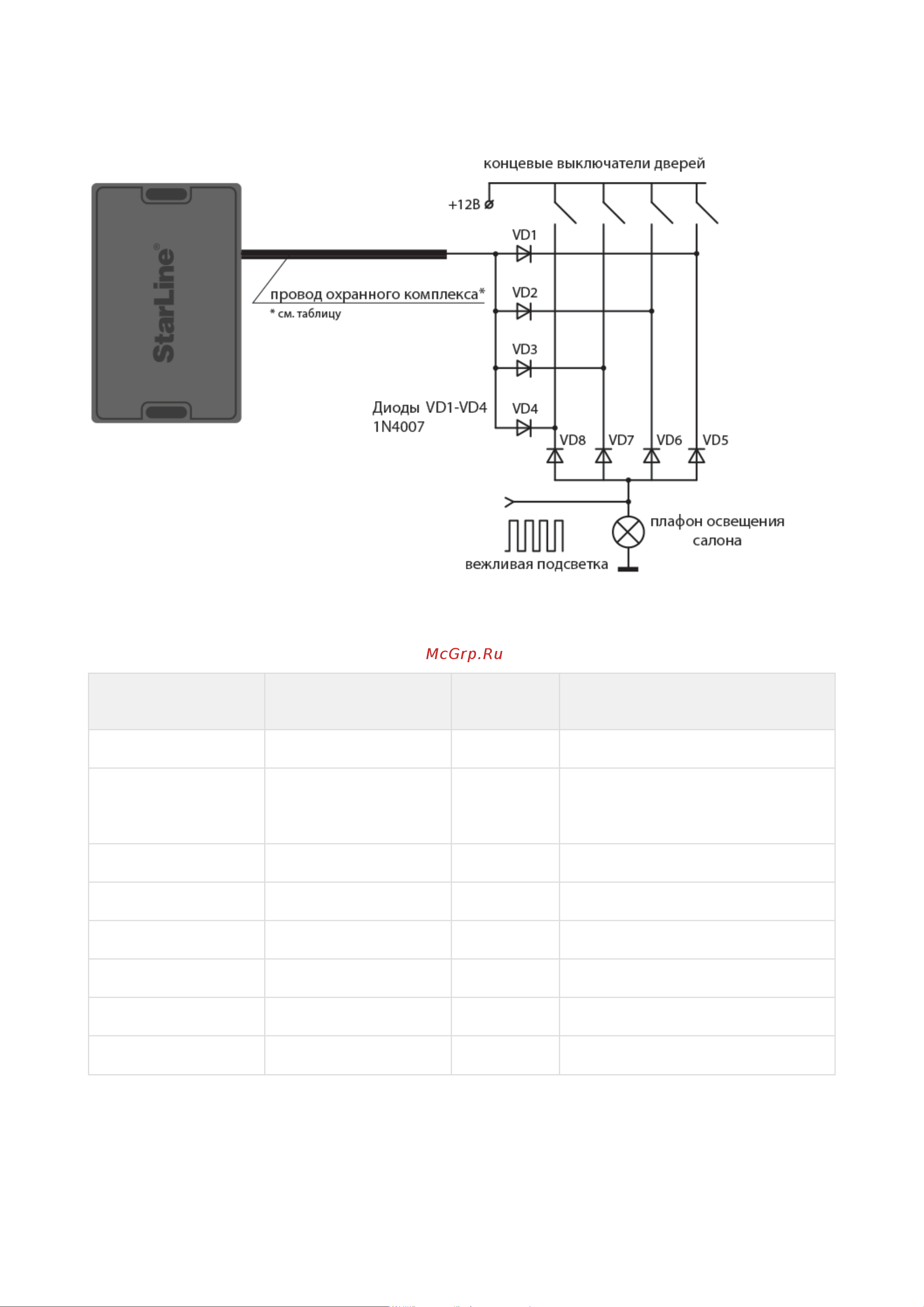

Схема светодиодной развязки для концевых выключателей положительной полярности

Таблица 6. Подключение концевых выключателей дверей

Охранный комплекс Канал (по

умолчанию)

Разъем Примечание

Х96 (v2) сине-черный XS2

М96 — выберите свободный канал и

назначьте на него функцию

«Концевой выключатель двери»

А96/А66 сине-черный Х3

В96/В66 сине-черный Х3

D96/D66 сине-черный Х3

Е96/Е66 сине-черный Х1

S96/S66 сине-черный Х1

AS96 (v2) сине-черный Х3
