14
Уход за откидным элементом
гриля
Данная модель оборудована откидным
нагревательным элементом гриля, что позволяет без
труда очищать верхнюю часть духовки.
Перед тем, как приступить к очистке, не
за будьт е отк лючить духовку от
электропитания и дайте ей остыть.

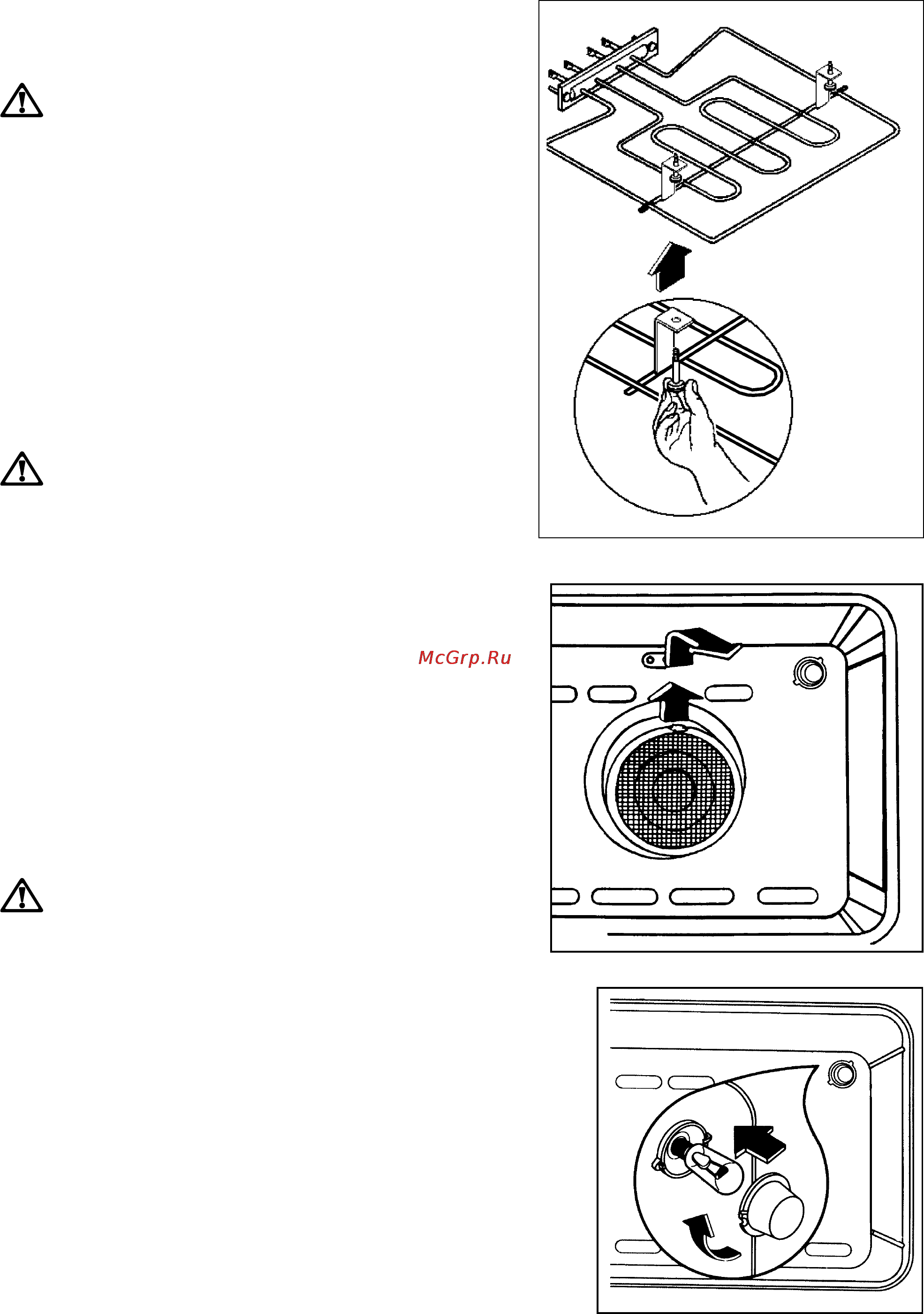

Затем отвинтите винты, которые удерживают решетку
гриля на своем месте (см. рис. 5). Если Вы
проделываете эту операцию в первый раз,
рекомендуем воспользоваться отверткой.
Осторожно опустите решетку вниз, чтобы обеспечить
доступ к потолку духовки.
Перед тем, как установить откидной нагревательный
элемент гриля на место, очистите потолок духовки
подходящим чистящим средством и насухо его
вытрите.
Осторожно установите на место нагревательный
элемент гриля и накрепко привинтите крепежные гайки.
Чтобы нагревательный элемент гриля во
время работы не упал, убедитесь, что
гайки, удерживающие его, прочно
зафиксированы на своем месте.
Рис. 7
Жировой фильтр
При приготовлении мяса вентилятор духовки следует
закрыть жировым фильтром, прикрепив его перед
вентиляционными отверстиями в задней панели. Это
поможет избежать попадания жира на крыльчатку
вентилятора. Жировой фильтр можно мыть в
посудомоечной машине.
По завершении тепловой обработки и после того, как
духовка остынет, снимите фильтр, потянув вперед
выступающий язычок на фильтре (см. рис. 6).
Замена лампочки подсветки
духовки
Перед тем, как выполнять эту операцию, не
забудьте отключить электропитание духовки.
Лампа должна иметь следующие характеристики:
а) стойкость к температурам до 300°С;
б) номинальные параметры электропитания:
напряжение 230 В, частота 50 Гц;
в) номинальная мощность: 25 Вт;
г) тип цоколя: Е 14.
Для замены лампы, сделайте следующее (рис. 7):
а) поверните стеклянный колпачок лампочки против
часовой стрелки;
б) выньте неисправную лампочку;
в) замените ее новой;
г) поставьте на место стеклянный колпачок;
д) включите электропитание.
Рис. 5
Рис. 6
FO 0018
