16
Установка
Нижеследующие инструкции предназначены для
квалифицированного техника в помощь при установке
в соответствии с действующими правилами.
Встраивание и электрическое подключение прибора
должен произво дить квалифицированный специалист.
Встраивание
Важно, чтобы размеры и материал шкафа, в который
будет встраиваться духовка, были правильными и
выдерживали повышение температуры.
Правильная установка должна обеспечивать
надлежащую защиту от контакта с электрическими
частями.
Все узлы и детали, предназначенные для обеспечения
защиты, должны быть установлены так, чтобы их
нельзя было демонтировать, не пользуясь никакими
инструментами.
Мы не рекомендуем устанавливать духовку рядом с
холодильниками или морозильными камерами, так как
тепло может повлиять на эксплуатационные
характеристики этих устройств.

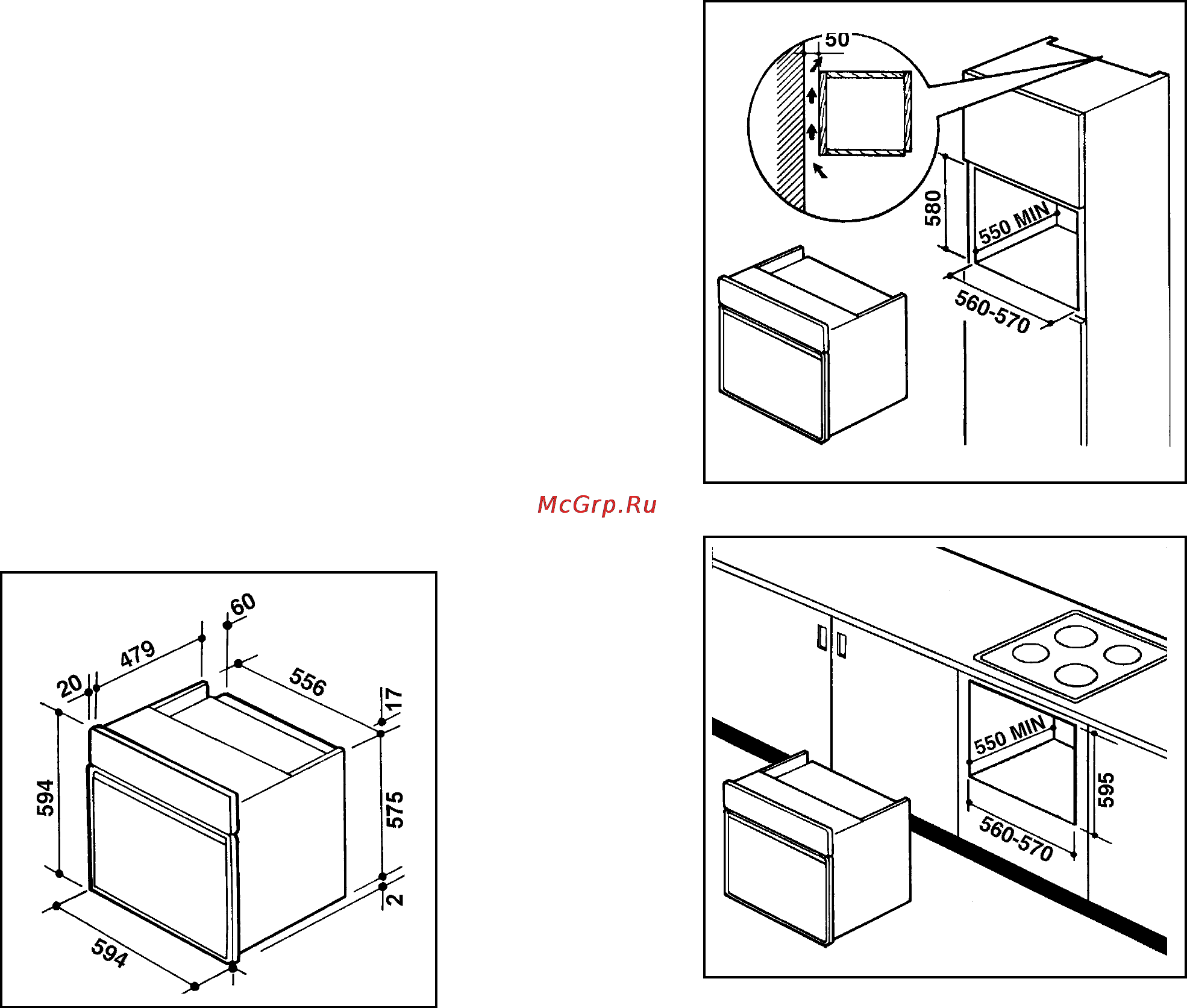

Рис. 9 - Размеры духового шкафа
Рис. 10 - Размеры проёма для встраивания в высокий
шкаф
Рис. 11 - Размеры проёма для встраивания под
столешницу
FO 0290
FO 2154
Технические характеристики
Размеры монтажного проёма
Высота 594 мм
Ширина 560 мм
Г лубина 550 мм
Размеры внутреннего
пространства духовки
Высота 325 мм
Ширина 420 мм
Г лубина 390 мм
Объем 53 л
Мощность нагревательных
элементов
Нижний нагревательный элемент 1000 Вт
Верхний нагревательный элемент 800 Вт
Традиционный нагрев (сверху + снизу) 1800 Вт
Нагревательные элементы гриля:
одинарный 1750 Вт
двойной 2550 Вт
Задний нагревательный элемент 2000 Вт
Режим приго т овления пиццы 3000 Вт
Лампа подсветки духовки 25 Вт
Конвекционный вентилятор 30 Вт
Охлаждающий вентилятор 25 Вт
Общая мощность подключения 3080 Вт
Номинальное напряжение (частота 50 Гц) 230 В
