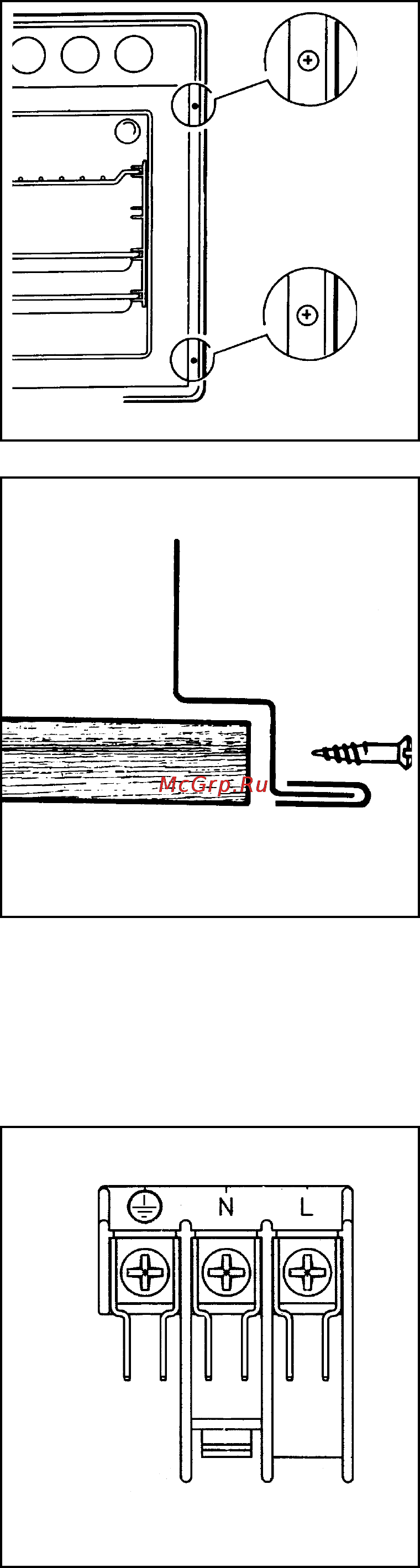

Рис. 12
Рис. 14
Электрическое подключение
Перед тем, как подсоединять духовку:
1. Проверьте, сможет ли предохранитель сети и
разводка выдержать эту нагрузку.
2. Проверьте, надлежащим ли образом заземлен
источник электроэнергии в соответствии с
действующими правилами.
3. Проверьте, легко ли будет добраться до розетки
или двухполюсного переключателя, которые
используются для электрического подключения,
когда духовк а буде т встроена в мебель.
Данная модель поставляется без соединительного
кабеля. Типы подхо дящих кабелей пит ания: H07 RN-
F, H05 RN-F, H05 RR-F, H05 VV-F, H05V2V2-F (T90),
H05 BB-F (сечение 3х1,5 мм
2
). Кабель должен быть
оснащен соответствующим разъемом и способен
выдержать нагрузку, ук азанную на табличке с
техническими данными.
Разъем следует вставить в надлежащую розетку.
При постоянном подсоединении духовки
непосредственно к электрической системе,
необходимо установить между духовкой и источником
электроэнергии двухполюсный переключатель с
минимальным зазором между контактами 3 мм такого
типа, который подходит для требуемой нагрузки в
соответствии с современными правилами.
Соединительный кабель следует размещать таким
образом, чтобы ни один его участок не мог нагреться
до температуры 50°С.
После того, как соединение выполнено, проверьте все
нагрева те льные э лементы в те чение примерно 3 минут.
Клеммная колодка (Рис. 14)
Данная духовка имеет легко доступную клеммную
колодку, которая предназначена для работы на
однофазном напряжении питания, номинальное
напряжение 230 В.
Фирма-изготовитель не признает за собой
ответственности, если приведённые меры по
обеспечению безопасности не выполняются.
FO 0039
Рис. 13
FO 0986
Крепление духовки к кухонному
шкафу
Вставьте духовку в монтажный проём.
Откройте дверцу духовки и прикрепите духовку к
кухонному шкафу четырьмя шурупами, которые
устанавливаются в отверстия, имеющиеся в раме
духовки (рис. 12-13).
Если над духовкой устанавливается электрическая
варочная панель, электрическое соединение варочной
панели и духовки должны выполняться раздельно по
причинам безопасности, а также для того, чтобы при
необходимости можно было без труда вынимать
духовку из шкафа.
