Тв5.179.061РЭ (Редакция 4) 2018

6.2.3 Установите модуль в рабочее положение на твердой ровной горизонтальной поверхности.

Используя шлицевую отвертку, установите винт каждой из опор вровень с верхней гранью ве-

соизмерительного датчика.

6.2.4 Поворачивая винты опор, выставьте раму по уровню таким образом, чтобы воздушный

пузырек ампулы уровня находился в центре. Установите заглушки в транспортировоч-

ные и регулировочные отверстия.

6.2.5 Подключите к модулю кабель. Закрепите кабель хомутом и привинтите кронштейн (Рис. 4.3).

6.2.6 Соберите весы, подключив кабель к терминалу.

 При подключении кабеля следите за совпадением ключей разъёмов.

7 Модуль взвешивающий 4D-U

7.1 Конструкция

7.1.1 Модуль состоит из рамы, на которой установлены четыре цифровых весоизмерительных

датчика с опорами (Рис. 7.1).

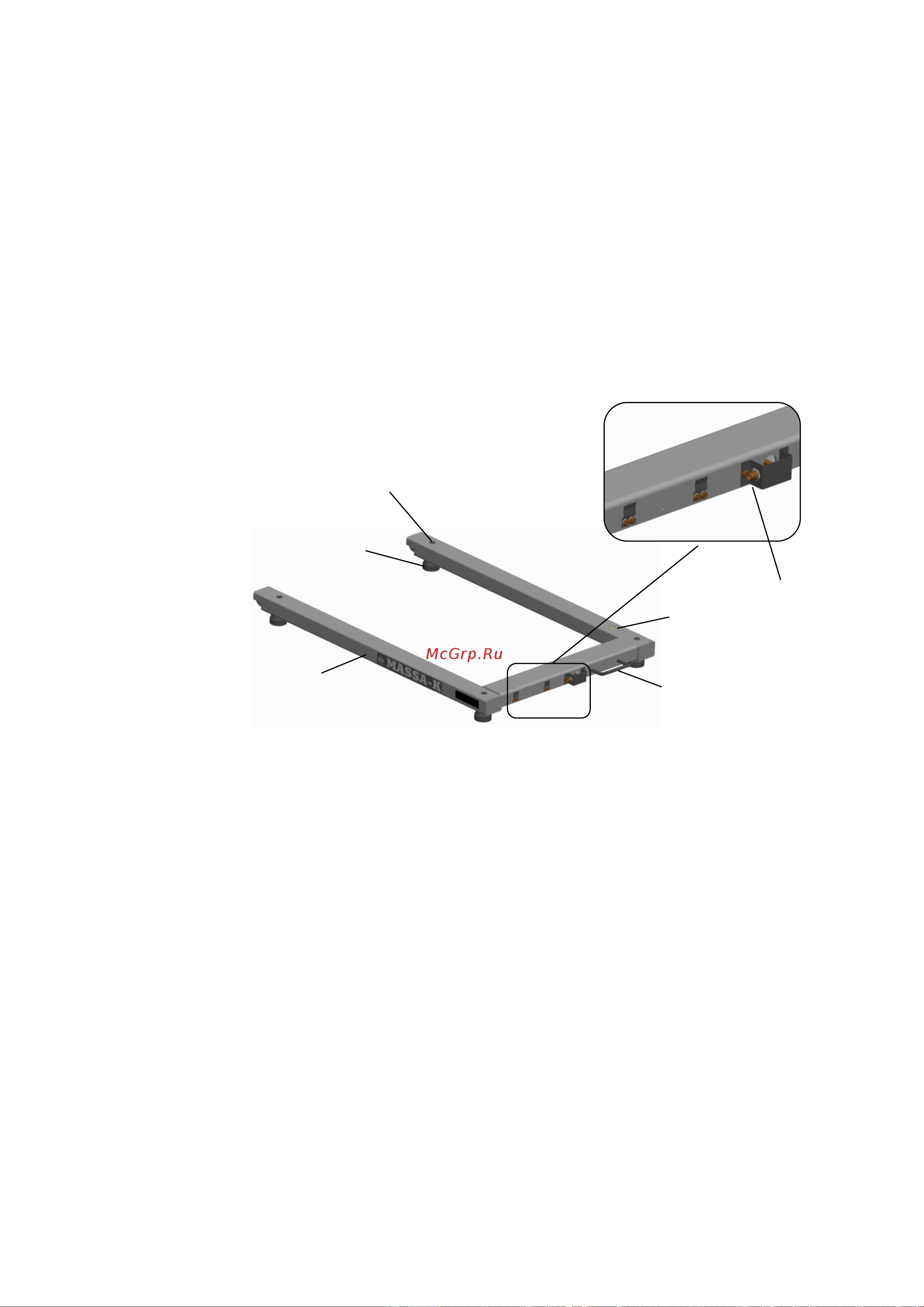

Рис. 7.1 - Модуль взвешивающий 4D-U

7.1.2 Материал модуля - сталь общего назначения с покрытием порошковой краской (платфор-

ма 4D-U_) или сталь нержавеющая (4D-U.S).

7.1.3 Датчики изготовлены из нержавеющей стали. Электронные узлы защищены водостойким

герметиком.

7.1.4 Для удобства перемещения в платформу встроены ролики и ручка.

7.2 Сборка модуля

7.2.1 Распакуйте модуль.

7.2.2 Выньте заглушки из регулировочных отверстий (см. Рис. 7.1). Вкрутите опоры в весоиз-

мерительные датчики. Используя шлицевую отвертку, установите винт каждой из опор

вровень с верхней гранью весоизмерительного датчика.

7.2.3 Установите модуль на твердой горизонтальной поверхности. Поворачивая винты опор,

выставьте раму по уровню таким образом, чтобы воздушный пузырек ампулы уровня на-

ходился в центре. Установите заглушки на место.

7.2.4 Подключите к модулю кабель. Закрепите кабель хомутом и привинтите защитный крон-

штейн (Рис. 4.3).

7.2.5 Соберите весы, подключив кабель к терминалу.

 При подключении кабеля следите за совпадением ключей разъёмов.

Рама

Весоизмерительный

датчик с опорой (4 шт.)

Разъём

Ампула

уровня

Ручка

Регулировочное

отверстие (4 шт.)
