Тв5.179.061РЭ (Редакция 4) 2018

8 Модуль взвешивающий 4D-B

8.1 Конструкция

8.1.1 Модуль состоит из двух однотипных рам с весоизмерительными датчиками (Рис. 8.1).

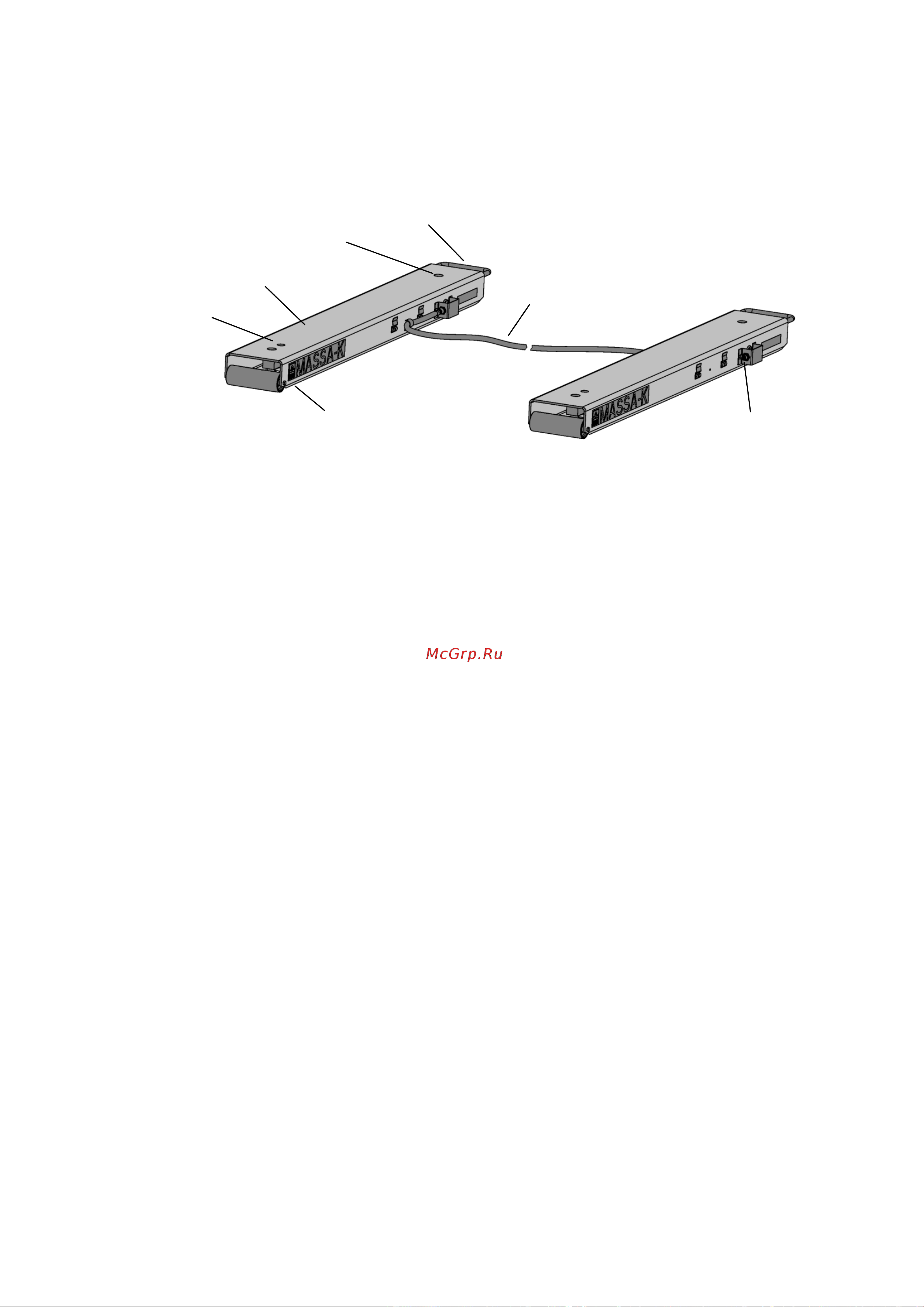

Рис. 8.1 - Модуль взвешивающий 4D-В_

8.1.2 Связь между рамами модуля обеспечивается с помощью соединительного кабеля.

8.1.3 Материал рам - сталь общего назначения с покрытием порошковой краской (модуль 4D-

В-23) или нержавеющая сталь (модуль 4D-В.S-23).

8.1.4 Датчики изготовлены из нержавеющей стали. Электронные узлы защищены водостойким

герметиком.

8.1.5 Для удобства перемещения в платформах имеются ролики и ручки.

8.2 Сборка модуля

8.2.1 Распакуйте модуль. Выньте заглушки из регулировочных отверстий (Рис. 8.1).

8.2.2 Вкрутите опоры в весоизмерительные датчики.

8.2.3 Используя шлицевую отвертку, установите винт каждой из опор вровень с верхней гра-

нью весоизмерительного датчика.

8.2.4 Установите каждую из рам опорами на твердой горизонтальной поверхности параллельно

друг к другу. Для устойчивого положения рам установите поперек них технологическую

платформу (деревянную или металлическую раму).

8.2.5 Поворачивая винты опор, выставьте раму по уровню таким образом, чтобы воздушный

пузырек ампулы уровня находился в центре.

8.2.6 Установите заглушки на место.

8.2.7 Подключите к рамам соединительный кабель (Рис. 8.1).

8.2.8 Подключите к взвешивающему модулю блочный кабель.

8.2.9 Привинтите кронштейны (4 шт.) для защиты разъёмов от механических ударов (Рис. 4.3).

8.2.10 Соберите весы, подключив кабель к терминалу.

 При подключении кабеля следите за совпадением ключей разъёмов.

Разъём

Регулировочное

отверстие (2 отв.)

Весоизмерительный

датчик с опорой

(2 шт.)

Кабель

соединительный

Рама

Ампула

уровня

Ручка
