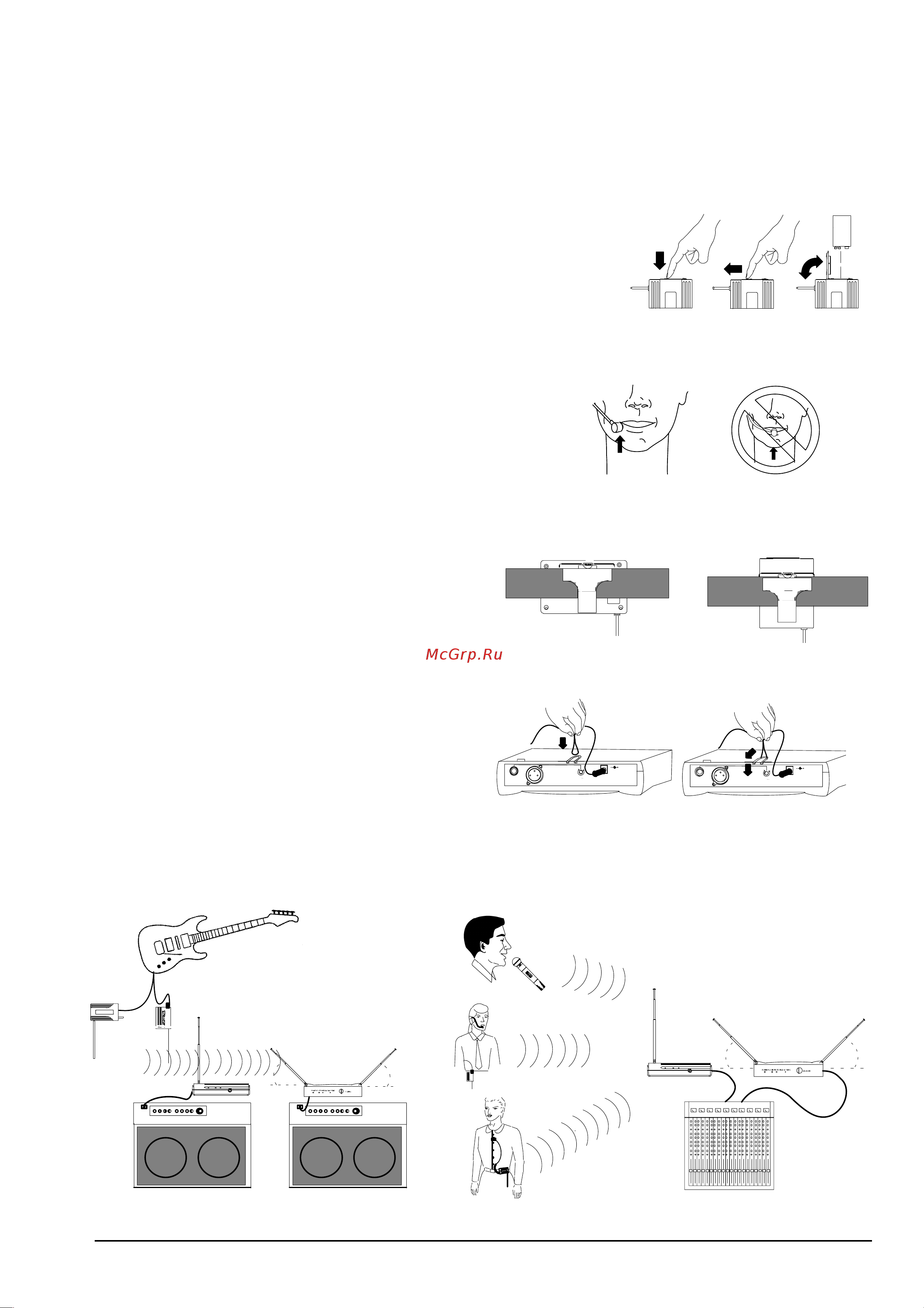

4 Переключатель мьютирования аудиосигнала передатчика 5 Регулятор чувствительности С помощью регулятора чувствительности устанавливается необходимый уровень сигнала с раз личных звуковых источников Уровень сигнала устанавливается по пиковому индикатору звукового сигнала приемника с помощью входящей в комплект отвертки 6 Батарея напряжением 9 В 7 Крышка отсека для батареи В отсеке для батареи также установлен регулятор чувствительности Подготовка к работе Установка батареи 1 Установите переключатель питания передатчика в положение Выключено Off 2 В приборах серий Т1 T1G Т11 нажмите на крышку отсека для батареи сдвиньте ее и откройте как показано на Рис 4 В приборе Т2 отвинтите крышку для доступа к отсеку батареи как показано на Рис 3 3 Установите новую батарею в отсек Рекомендуется применять щелочные батареи Duracell MN1604 напряжением 9 В Новая батарея этого типа как правило обеспечивает работу передатчика в течении 18 часов Для сравнения полностью заряженной никелево кадмиевой батареи напряжением 8 4 В хватает на 2 часа работы Рис 4 Установка батареи Внимание Не рекомендуется применение карбон цинковых и цинково хлоридных батарей так как батареи этого типа не обес печивают передатчик необходимым питанием 4 Установите крышку отсека батареи на прежнее место Подсоединение микрофонной гарнитуры 1 Подсоедините микрофонную гарнитуру с микрофоном WH20 отрегули руйте ее по размеру головы и оденьте 2 Расположите микрофон гарнитуры на расстоянии примерно 1 5 см в стороне от угла рта Рис 5 3 Для понижения шумов от дыхания и задувов установите на микрофон прилагаемую ветрозащиту Установка передатчика 1 Переносные передатчики серий T1 T1G и Т11 укрепляются на ремне брюк или гитары Рис 6 Нажмите на площадку удерживаю щей клипсы с надписью PRESS и пропустите ремень между корпу сом передатчика и удерживающей клипсой Рис 5 Расположение микрофона гарнитуры T1 T1G Т11 2 Подсоедините кабель от инструмента микрофона прищепки или микрофонной гарнитуры к передатчику Установка приемника Рис 6 Установка передатчика 1 Подсоедините и включите в сеть блок питания приемника На приемнике должен загореться индикатор питания При подключении приемника серии T4N сделайте петлю на шнуре адаптера питания и заведите ее в специальные пазы расположенные на ниж ней стороне прибора Рис 7 2 Коммутация выходного разъема Приемник модели Guitarist Коммутация с входом микшера или усилителя производится с помощью стандартного гитарно го шнура Рис 8 Приемники моделей Headset Vocalist Presenter или Bodypack Коммутация с входом сигнала микрофонного уров ня микшера или системы усиления производится с помощью Рис 7 Фиксация сетевого шнура в приемнике серии T4N микрофонного кабеля с разъемом 1 4 джек для приемников ТЗ T4N или с разъемом XLR F для приемника T4N 3 Установка антенн Антенна приемника серии ТЗ должна быть полностью выдвинута и установлена в вертикальном положении Антенны приемника серии T4N должны быть полностью выдвинуты и установлены под углом 45 к вертикали Рис 8 Рис 8 Установка и работа передающих и приемных узлов системы Shure Т серия Руководство пользователя 5
