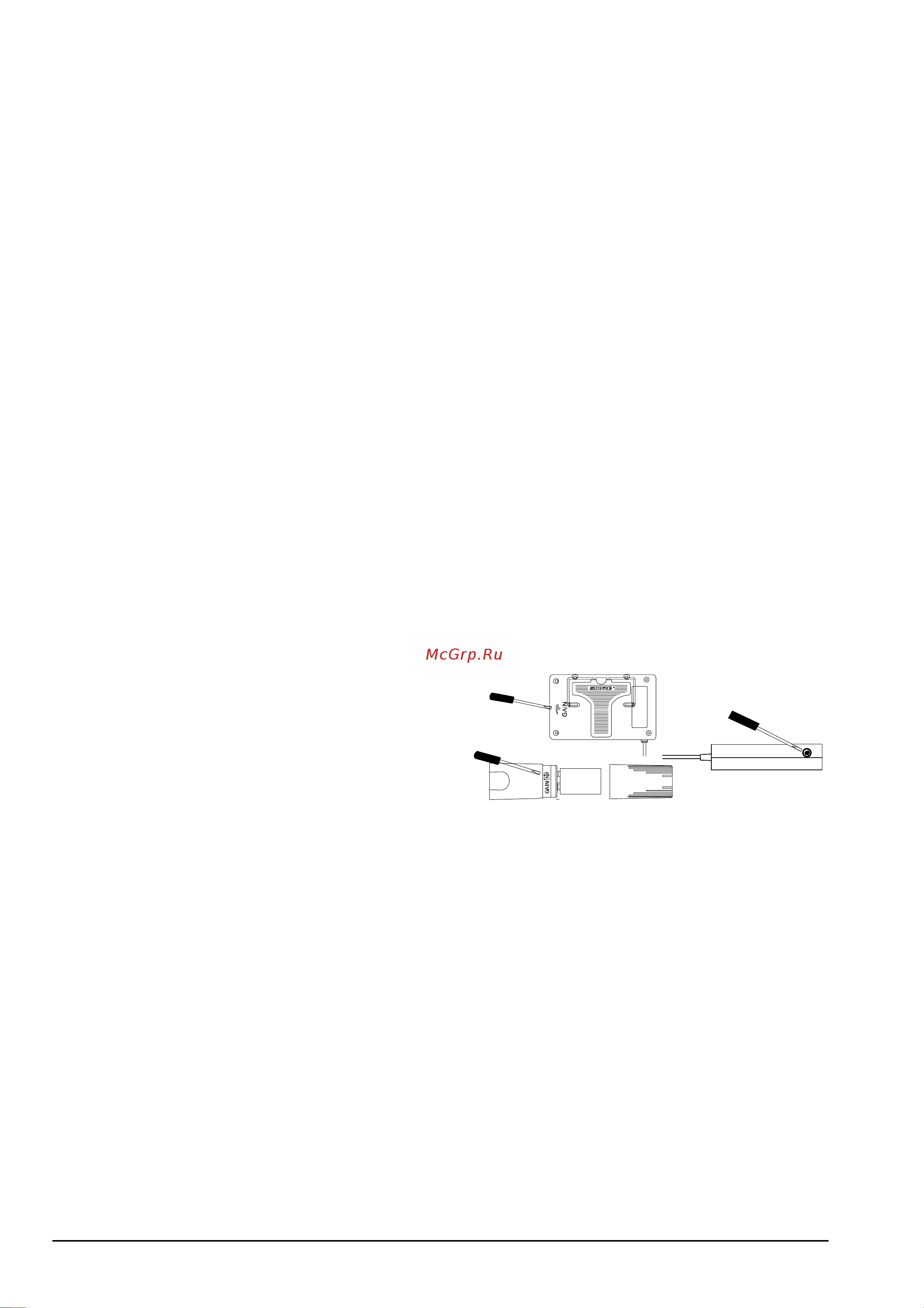

Беспроводная связь После включения питания передатчик начинает излучать радиочастотный сигнал несущую частоту который воспринимается приемником Таким образом устанавливается связь между передающим и приемным устройствами Такая связь позволяет пере давать электрический сигнал микрофона или музыкального инструмента на расстоянии без использования проводов В режиме беспроводной связи исполнитель получает свободу передвижения не зависящую от длины инструментального или микрофонного кабеля Излучение радиочастотного сигнала происходит даже если на выходе передатчика отсутствует аудиосигнал Поэтому ин дикаторы радиосигнала на приемниках ТЗ и T4N показывают наличие радиосигнала также в том случае если выход передатчика зам ьюти рован Для проверки связи установите и включите питание передатчика и приемника как описано выше При включении питания пере датчика желтый индикатор наличия радиосигнала на приемнике должен загореться А Если индикатор присутствия радиосигнала не загорается обратитесь к разделу Возможные неисправности Б Если индикатор присутствия радиосигнала продолжает гореть после того как питание передатчика было выключено это гово рит о том что на приемник поступает радиосигнал от другого источника расположенного неподалеку обычно радио или цифро вое оборудование Иногда не удается определить источник этого сигнала В этом случае установите приемник в другом месте Также можно использовать многоканальную систему беспроводной связи другой модели По этому вопросу необходимо обра титься к дилеру фирмы Shure Управление системой беспроводной связи 1 После того как связь была установлена установите переключатель MUTE в положение включено On 2 Говорите пойте или играйте на инструменте подключенном к передатчику с обычным уровнем громкости При включении в передатчик модели Guitarist установите регулятор уровня выходного сигнала на инструменте в положение соответствующее максимальному уровню сигнала При нормальном режиме работы системы а Индикаторы присутствия радиосигнала работают устойчиво б Индикаторы пиковых сигналов вспыхивают при прохождении сигналов высокого уровня звучания 3 По окончании работы установите переключатель MUTE в положение Мьют Mute Затем установите переключатель питания в положение Выключено Off Мьютирование выхода передатчика необходимо для исключения щелчков и шумов при выключении питания передатчика Установка режимов работы Регулировка чувствительности передатчика Рис 9 Модель Guitarist Регулятор чувствительности установлен в минимальное положение против часовой стрелки до упора В этом режиме возможность искажений от перегрузки сведена к минимуму Тем не менее если на инструменте регуляторы выход ного уровня сигнала установлены в максимальное положение а индикатор пиковых сигналов приемника TRANSMITTER AUDIO PEAK не вспыхивает при прохождении сигналов максимально высокого уровня следует повысить чувствительность передатчика Модель Headset Регулятор чувствительности установлен в максимальное положение по часовой стрелке до упора Это обус ловлено тем что динамический микрофон WH20 гарнитуры имеет выходной сигнал низкого уровня При необходимости необходимо понизить чувствительность передатчика до того уровня при ко тором пиковый индикатор будет редко вспыхивать при прохождении сигналов максимальной громкости Модели Vocal Artist Presenter и Bodypack Регуляторы чувст вительности передатчиков этих моделей установлены в среднее по ложение Для большинства случаев эта позиция регулятора чувстви тельности обеспечивает наилучшие результаты Но следует учиты вать что громкость звучания голосов различных вокалистов неоди накова поэтому в некоторых случаях необходима дополнительная подстройка чувствительности передатчика Рис 9 Регулировка чувствительности Внимание При регулировке чувствительности следует помнить что поворот регулятора чувствительности против часовой стрел ки понижает чувствительность передатчика а при повороте по часовой стрелке чувствительность повышается Оптимальным уровнем чувствительности считается уровень при котором индикатор пиковых сигналов на приемнике вспыхивает при прохожде нии максимальных сигналов Установка уровня выходного сигнала приемника Регулятор уровня выходного сигнала приемника расположен на лицевой панели и предназначен для установки выходного уровня сигнала приемника соответственно уровню выходного сигнала подключенного к передатчику инструмента или микрофона После установки чувствительности передатчика необходимо отрегулировать выходной уровень сигнала приемника в требуемых преде лах Внимание При регулировке следует учитывать что поворот регулятора по часовой стрелке увеличивает уровень сигнала а по ворот против часовой стрелки уменьшает Регулировка уровня шумоподавления в приемнике Регулятор Squelch Регуляторы уровня шумоподавления в приемниках моделей ТЗ и T4N установлены для оптимального режима работы Поэтому как правило не требуется дополнительных регулировок этих регуляторов Все же если возникла необходимость изменить установ ленный режим шумоподавления необходимо учитывать следующее а Поворот регулятора уровня шумоподавления по часовой стрелке влечет за собой повышение качества сигнала перед мьютированием выхода приемника и в то же время уменьшение оперативного диапазона б Поворот регулятора уровня шумоподавления против часовой стрелки влечет за собой повышение уровня шумов перед мьютированием выхода приемника и в то же время увеличение оперативного диапазона Для возврата к заводской установке переместите регулятор в центральное положение Описание работы системы шумоподавления Shure Общепринятые схемы шумоподавления анализируют уровень мощности радиосигнала и к сожалению не отличают полезный сиг нал от шумов Поэтому когда приборы оснащенные подобными схемами применяются в условиях повышенного уровня радиопо 6 Shure Т серия Руководство пользователя
