Панель управления B3 14/11/07 - 300011564-001-C

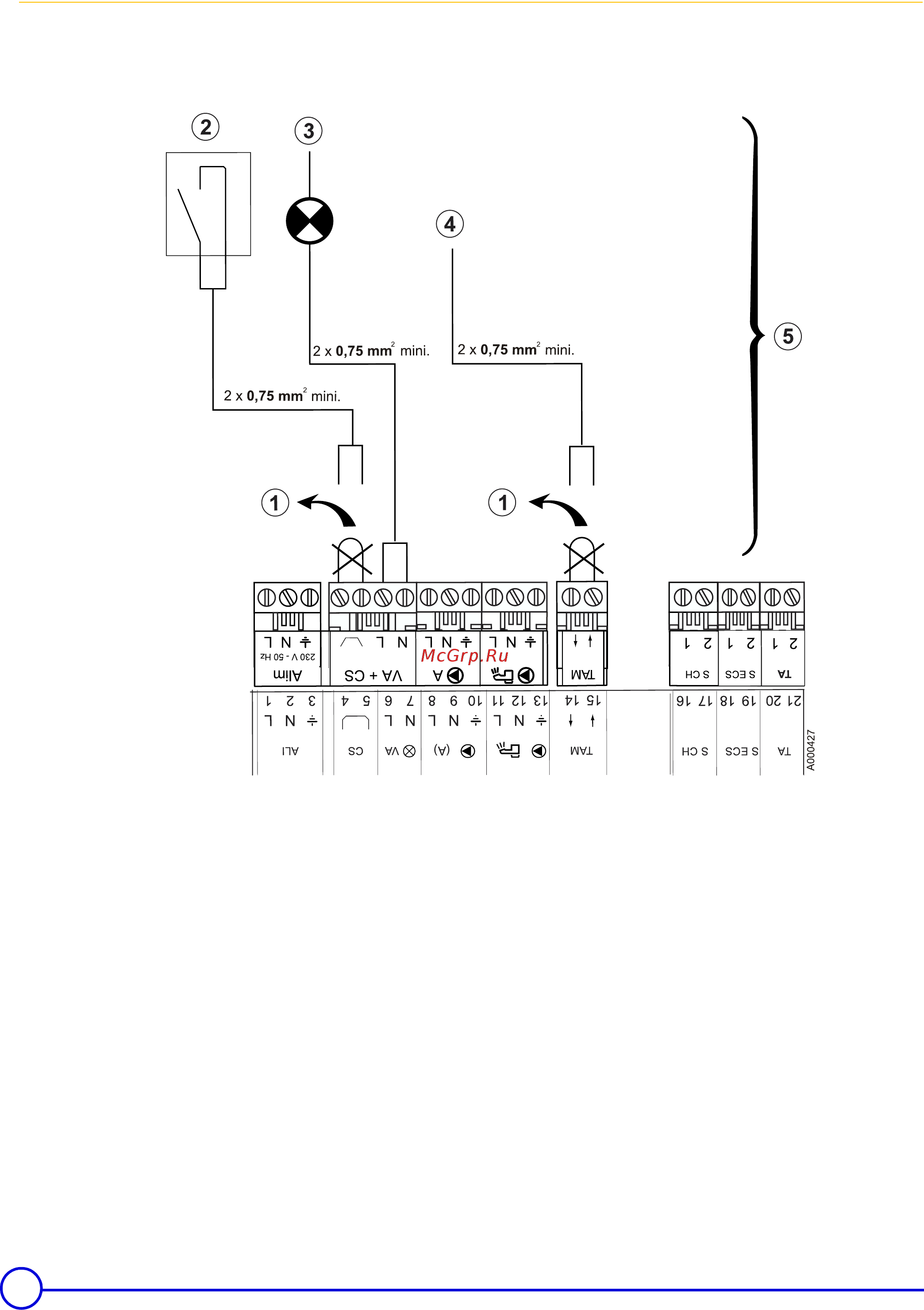

4.2.3 Подключение термостата дымовых газов (TF) - Подключение предохранительных контактов

(CS)



Удаляемая перемычка



Предохранительный контакт



Индикатор неисправности

Этот индикатор горит, когда программный блок находится в

блокировке (сбой)



Комнатный термостат



Котел с водонагревателем или без него

Если используется только один контур, то подключить термостат

комнатной температуры на контур A и не устанавливать никакую

перемычку на этот разъем.

• Подключение термостата дымовых газов (TF)

в случае попеременного использования с твердотопливным

котлом : подключение термостата осуществляется на

разъем (CS), предварительно удалив с него перемычку.

• Подключение предохранительных контактов (CS)

После удаления

перемычки с разъема (CS), на его зажимы

можно подключить : внешнее устройство безопасности (реле

падения давления воды, противопожарный датчик, ...).
