6
Панель управления B3 14/11/07 - 300011564-001-C
4 Установка
4.1 Упаковка
Базовый комплект поставки панели управления B3
включает :
-1 Панель управления B3
-1 датчик для измерения температуры воды в котле
Возможное дополнительное оборудование :
- Термометр дымовых газов (Ед. поставки BP28)
- Счетчик часов работы (Ед. поставки BG40)
- Датчик ГВС с разъемом для симуляции Titan Active System®
для подключения водонагревателя горячей санитарно-
технической воды без титанового анода (Ед. поставки AD 212)
- Непрограммируемый термостат
комнатной температуры (Ед.
поставки AD140)
- Программируемый термостат комнатной температуры (Ед.
поставки AD137)
- Беспроводный программируемый термостат комнатной
температуры (Ед. поставки AD200)
4.2 Электрические подключения
Электрические подключения должны быть
выполнены квалифицированным специалистом при
отключенном электропитании.
В связи с тем, что кабельная разводка была
тщательным образом проверена на заводе-
изготовителе, внутренние соединения панели
управления ни в коем случае не должны изменяться.
Выполнить электрические подключения котла, соблюдая
обозначения на электрических схемах, поставляемых с данным
оборудованием, а также указания, приведенные в настоящей
инструкции.
Цепь электрического питания оборудования должна содержать
однополюсный выключатель с
зазором между контактами в
открытом положении более 3 мм.
Заземление должно соответствовать действующим нормам и
правилам.

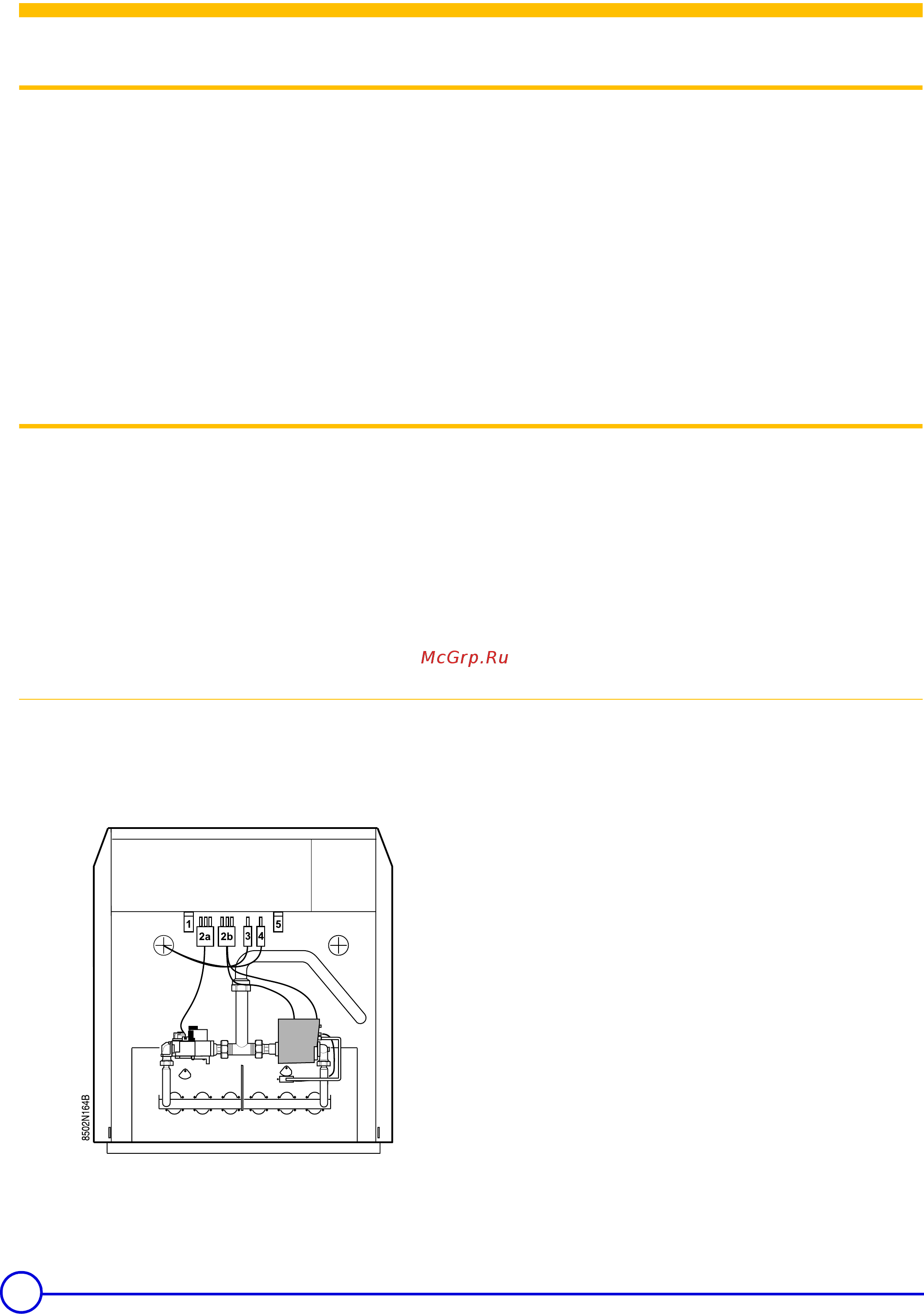

4.2.1 Подключения газовой линии
DTG 230
Проверить правильную установку разъемов под панелью
управления.
1. Перемычка, установленная на заводе
Подсоединение для реле давления газа (Дополнительное
оборудование - Ед. поставки GC191)
2. a : Газовый клапан - 2 ступень
b : Программный блок + Газовый клапан - 1 ступень
3. Датчик тяги
6-9 секционные котлы : поставляется
10-14 секционные котлы : Дополнительное оборудование
(Перемычка, установленная на заводе) - Ед. поставки GC22
4. DTG 230 Eco.NOx : Отсечная заслонка
DTG 230 S : Не используется (Перемычка,
установленная на
заводе)
5. Перемычка, установленная на заводе
- Подсоединение для блока циклического контроля
герметичности (Дополнительное оборудование - Ед.
поставки CY41)
или
- Подсоединение для защитного клапана (Дополнительное
оборудование - Ед. поставки GC191)
