4.2.4 Подключение счетчика часов работы (Ед. поставки BG40)

Один или два счетчика часов работы 1-ой или 2-ой ступени могут

быть установлены в качестве дополнительного оборудования на

лицевую часть панели управления.

Для этого :

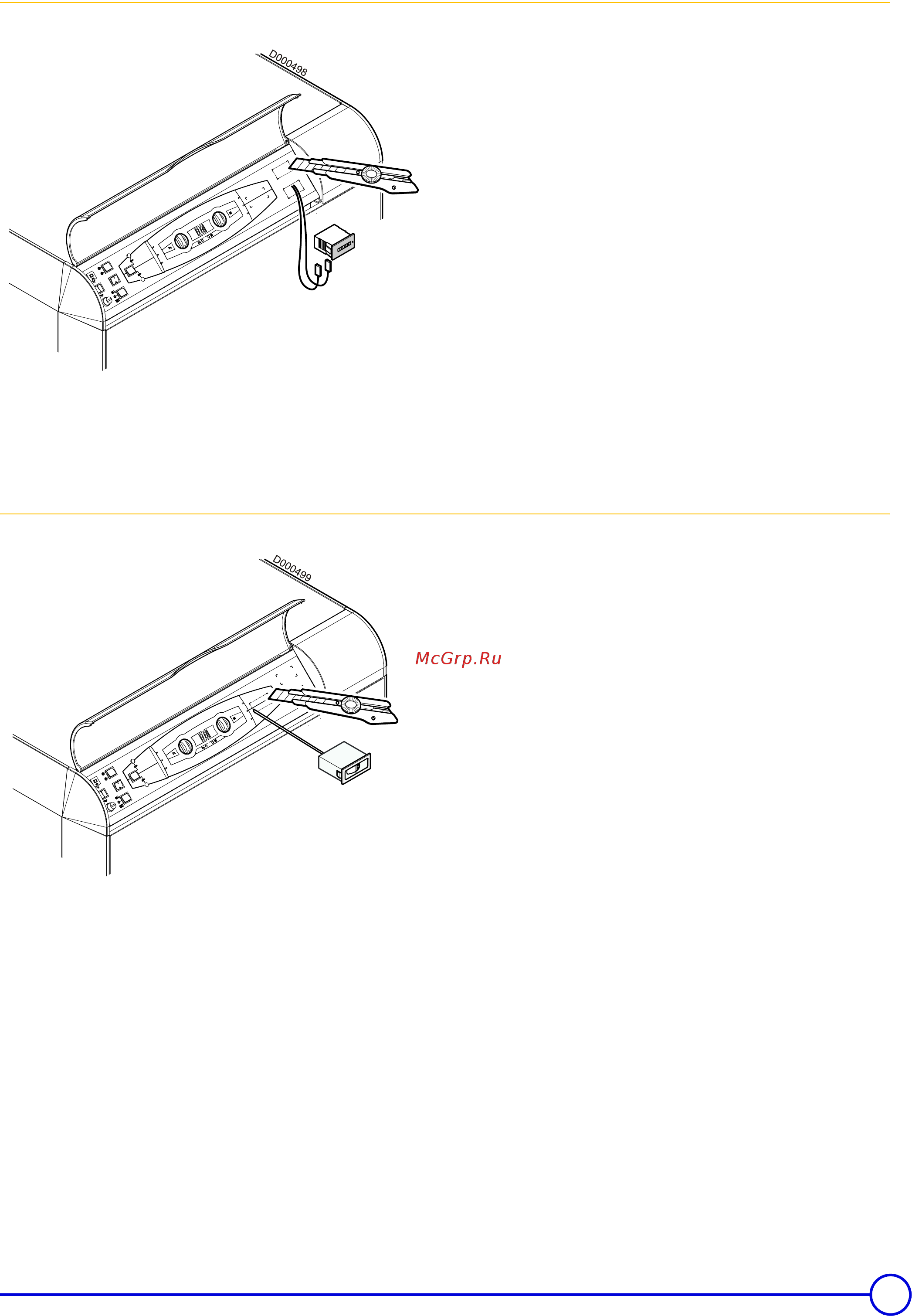

- Извлечь заглушку, вырезав пленку ножом по цветным краям

прямоугольника

- Вынуть провода, находящиеся в панели управления

- Подключить провода на счетчик

` Провода, обозначенные CH1, для первой ступени

` Провода, обозначенные CH2

, для второй ступени

- Защелкнуть счетчик на панели управления

В случае 1-ступенчатой горелки счетчик показывает время

работы горелки.

В случае 2-ступенчатой горелки счетчик часов работы первой

ступени показывает общее время работы горелки и второй

счетчик часов работы показывает время работы второй ступени.

4.2.5 Подключение термометра дымовых газов (Ед. поставки BP28)

Термометр дымовых газов может быть установлен в качестве

дополнительного оборудования на лицевую часть панели

управления.

Для этого :

- Извлечь заглушку, вырезав пленку ножом по цветным краям

прямоугольника

- закрепить термометр в отверстии

- пропустить датчик в кабельный канал в заднюю часть котла и

ввести в дымовую трубу.
