Процедура установки

Существует два варианта установки устройства. При использовании первого

варианта устройство устанавливается в приборную панель автомобиля спереди, а

при использовании второго варианта устройство устанавливается сзади передней

панели (вместо штатного радиоприемника автомобиля, для закрепления исполь-

зуются резьбовые отверстия на боковых панелях устройства). Более подробно

оба варианта установки устройства описываются в данном руководстве ниже

Первый вариант монтажа

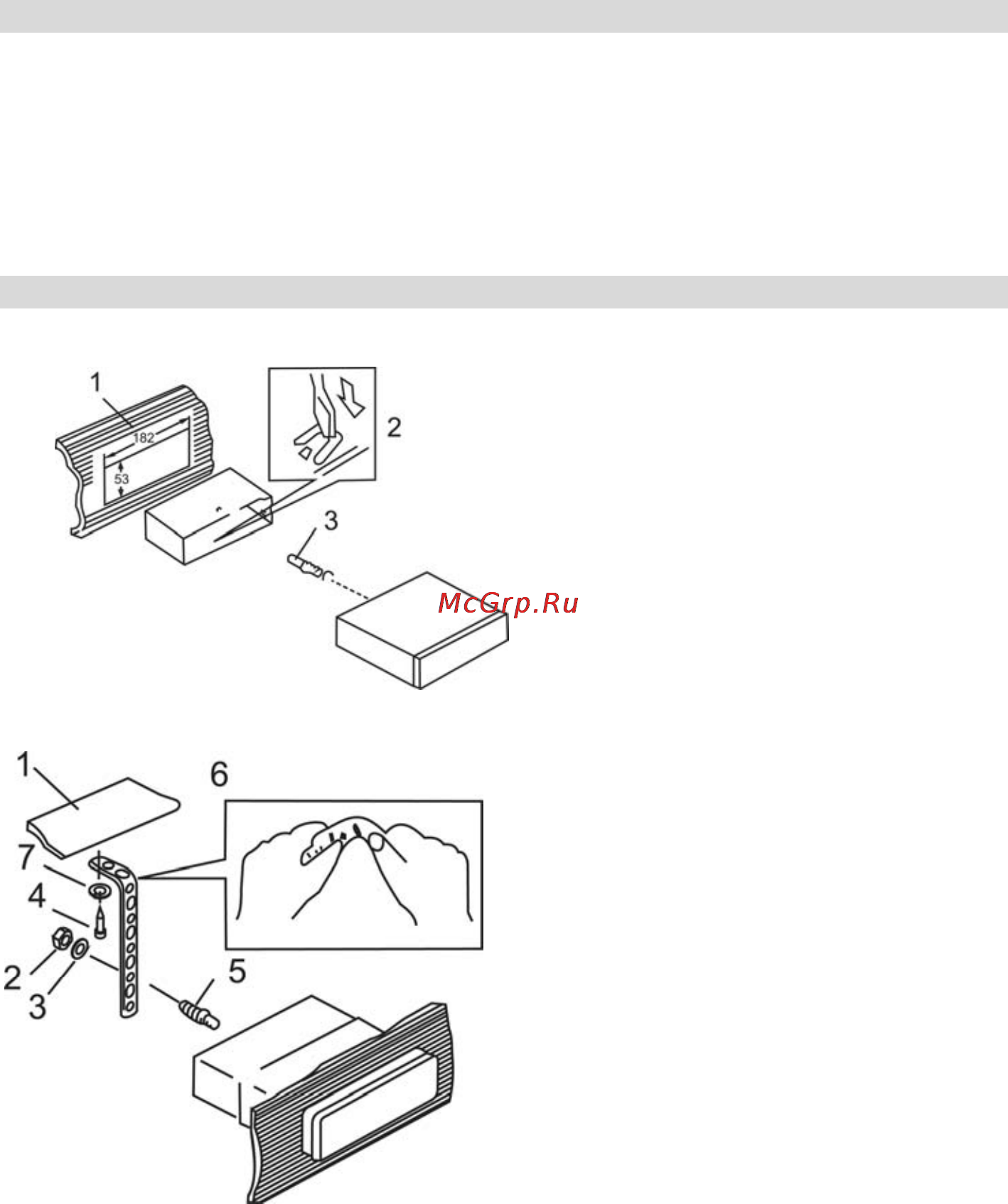

1. Приборная панель автомобиля.

2. Кожух.

После установки кожуха устройства

в приборную панель автомобиля,

выберите на кожухе те

металлические язычки, которые

соответствуют толщине приборной

панели, и отогните их, чтобы

зафиксировать кожух на месте.

3. Винт.

1. Приборная панель автомобиля.

2. Гайка (5 мм).

3. Пружинная шайба.

4. Винт (4 х 12 мм).

5. Винт.

6. Металлическая планка.

Для закрепления задней части

устройства обязательно используйте

металлическую планку. Металлическая

планка может быть согнута под

необходимым углом.

7. Плоская шайба.
