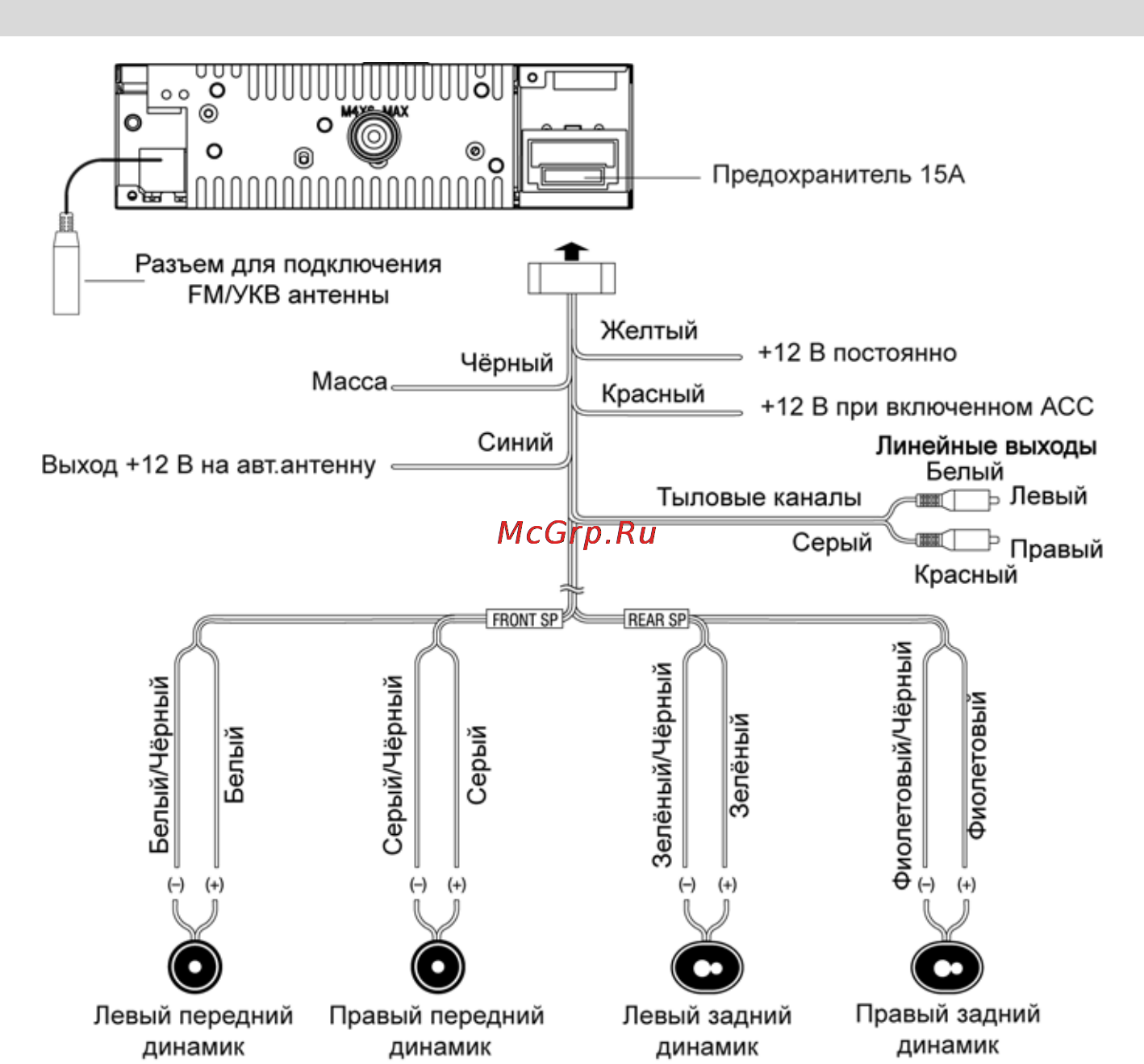

Схема подключения устройства

Внимание!

 Неверное подключение устройства может привести к его поломке и лишению

права на гарантийное обслуживание.

 В данном устройстве используются усилители мощности, подключенные по

мостовой схеме. При подключении динамиков не допускается замыкание

проводов на массу автомобиля, на провод питания +12 В или друг с другом.

 Красный провод устройства должен быть подключен

к цепи зажигания во

избежание разряда аккумуляторной батареи автомобиля при продолжительной

стоянке.

 Желтый провод устройства должен быть подключен к проводу с постоянным

напряжением +12 В, даже при выключенном зажигании. Если Вы не нашли

такого провода, то подключитесь к плюсовой клемме аккумулятора после

блока предохранителя.

 Черный провод устройства должен быть

подсоединён к заземлённой

металлической части автомобиля. Если Вы не смогли найти подходящий болт

или винт, просверлите отверстие в металлической детали автомобиля и

винтом закрепите в нём провод. Для обеспечения хорошего заземления
