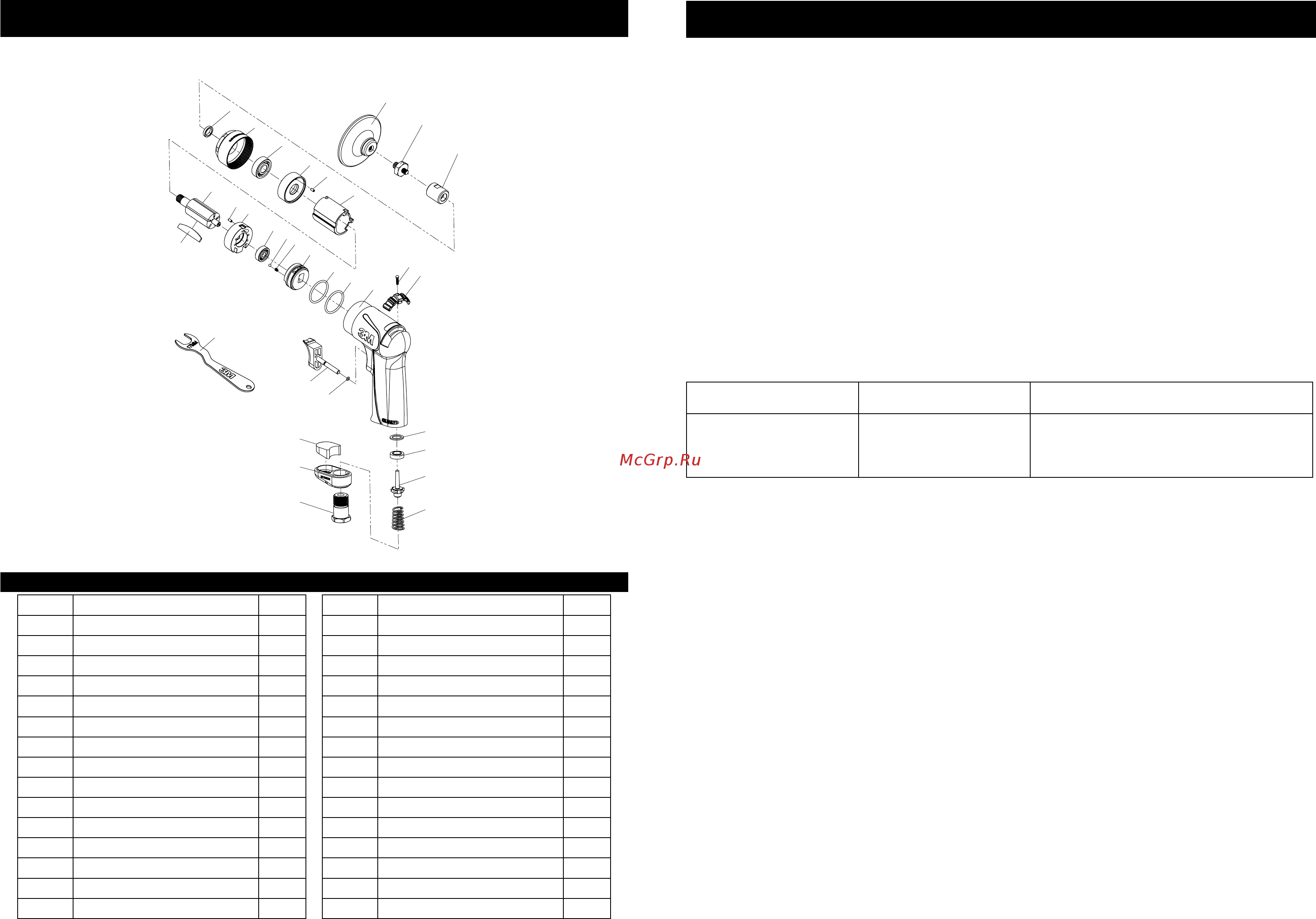

ИЗОБРАЖЕНИЕ ПНЕВМАТИЧЕСКОЙ УГЛОВОЙ ЗАЧИСТНОЙ
МАШИНКИ В РАЗОБРАННОМ ВИДЕ (ДЕТАЛИ)
PN 33577
3M™ Пневматическая угловая зачистная машинка с номинальной частотой вращения 18 000 об/мин
22
21
17
24
20
27
26
25
9-1
9
6
4
3
1
2
7
5
10-1
10
8
11
12
13
16
14
15
19
18
23
17
28
11
PN 33577
18,000 RPM ROLOC PISTOL GRIP SANDER
ITEM DESCRIPTION QTY
1 Inlet Bushing 1
2
1
3 Valve Spring 1
4 Valve 1
5 Valve Seat 1
6 Spacer 1
7 Silencer 1
8 Composite Housing 1
9 Reverse Valve Lever 1
9-1 Screw 1
10 Trigger 1
10-1 O-Ring 1
11 O-Ring 2
12 Valve Body 1
13 Spring 1
14 Detent Ball 1
ITEM DESCRIPTION QTY
15 Ball Bearing 1
16 Rear Plate 1
17 Spring Pin 2
18 Rotor 1
19 Rotor Blade 5
20 Cylinder 1
21 Front Plate 1
22 Ball Bearing 1
23 Front Housing 1
24 Anvil Bushing 1
25 Spindle Joint 1
26 Spindle 1
27
2 in Roloc™ Disc Pad Hard 1
3 in Roloc™ Disc Pad Hard 1
28 Wrench (17 mm) 2
ПЕРЕЧЕНЬ ДЕТАЛЕЙ
Позиция Описание Кол-во Позиция Описание Кол-во
1 Вводная втулка 1 14 Клапан 1
2 Отклоняющий элемент 1 15 Шариковый подшипник 1
3 Пружина клапана 1 16 Задняя крышка 1
4 Клапан 1 17 Пружинный фиксатор 2
5 Седло клапана 1 18 Ротор 1
6 Вставка 1 19 Лопатка ротора 5
7 Гл у шите л ь 1 20 Цилиндр 1
8 Корпус из композита 1 21 Передняя крышка 1
9 Рычаг клапана реверса 1 22 Шариковый подшипник 1
9-1 Винт 1 23 Передний корпус 1
10 Пусковой механизм 1 24 Опорная втулка 1
10-1 Кольцевое уплотнение 1 25 Узел соединения шпинделя 1
11 Кольцевое уплотнение 2 26 Шпиндель 1
12 Корпус клапана 1 27 Опорная подкладка 2
13 Пружина 1 28 Гаечный ключ (на 17 мм) 2
ИНСТРУЦИИ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ/СМАЗКЕ
И ЭКСПЛУАТАЦИИ
ПЕРЕД ЭКСПЛУАТАЦИЕЙ
Инструмент предназначен для использования в качестве ручного инструмента. Настоятельно рекомендуется, чтобы при
использовании инструмента оператор стоял на твердой поверхности, в безопасном и устойчивом положении, с прочным
захватом инструмента. Необходимо помнить, что абразивный круг круг может развить реактивный крутящий момент. См.
раздел «ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ПНЕВМОИНСТРУМЕНТА».
Подавайте чистый воздух со смазкой с 6,2 бара (90 фунтов/кв. дюйм) измеренного давления воздуха на входе инструмента
во время его эксплуатации с нажатым до упора пусковым механизмом. Рекомендуется использовать шланг подачи воздуха
утвержденного типа размером не более 9,52 мм (3/8 дюйма) х 8 м (25 футов).
Инструмент рекомендуется подключить к системе подачи воздуха так, как показано на рисунке A.
Не подключайте инструмент к системе подачи воздуха без установки воздушного запорного клапана, к которому обеспечен
свободный доступ. Настоятельно рекомендуется использовать воздушный фильтр, регулятор и лубрикатор (FRL) так, как
показано на рисунке A, поскольку в таком случае обеспечивается подача чистого воздуха со смазкой при надлежащем
давлении на входе инструмента. В любом случае всегда нужно использовать соответствующее регуляторы давления
воздуха при эксплуатации инструмента, если давление подачи превышает указанный максимум для инструмента. Подробные
сведения о таком оборудовании можно получить у дистрибьютора инструмента.
Отрегулируйте лубрикатор линии подачи воздуха таким образом, чтобы через шланг к отверстию впуска воздуха подавалось
две капли 3M™ Air Tool Lubricant PN 20451 (или аналогичного масла вязкостью 10 сСт) в минуту. Если в отработанном воздухе
наблюдается избыток масла, отрегулируйте лубрикатор линии подачи воздуха, уменьшив скорость подачи капель. Если
лубрикатор не используется, инструмент необходимо смазывать вручную.
Чтобы смазать инструмент вручную, отсоедините шланг подачи воздуха и установите подачу двух-трех капли 3M™ Air
Lubricant PN 20451 (или аналогичного масла вязкостью 10 сСт) к отверстию впуска воздуха. Снова подсоедините инструмент
к системе подачи воздуха и медленно запустите его на нескольких секунд, чтобы прогнать масло под действием воздуха.
Если инструмент используется часто, смазывайте его ежедневно или тогда, когда инструмент начнет замедляться.
Рекомендуется, чтобы во время эксплуатации инструмента давление воздуха на входе составляло 6,2 бара (90 фунтов/кв.
дюйм), чтобы не превышать максимальную частоту вращения. Инструмент может работать при более низком давлении, но
ни в коем случае не выше 6,2 бара (90 фунтов/кв. дюйм). В случае более низкого давления снижается производительность
инструмента.
Рекомендованный размер линии
подачи воздуха – минимальный
Рекомендованная максимальная
длина шланга
Давление воздуха
9,52 мм (3/8 дюйма) 8 метров (25 футов)
Максимальное рабочее
давление
6,2
бара
90 фунтов/
кв. дюйм
Рекомендованное
минимальное давление
Нет Нет
