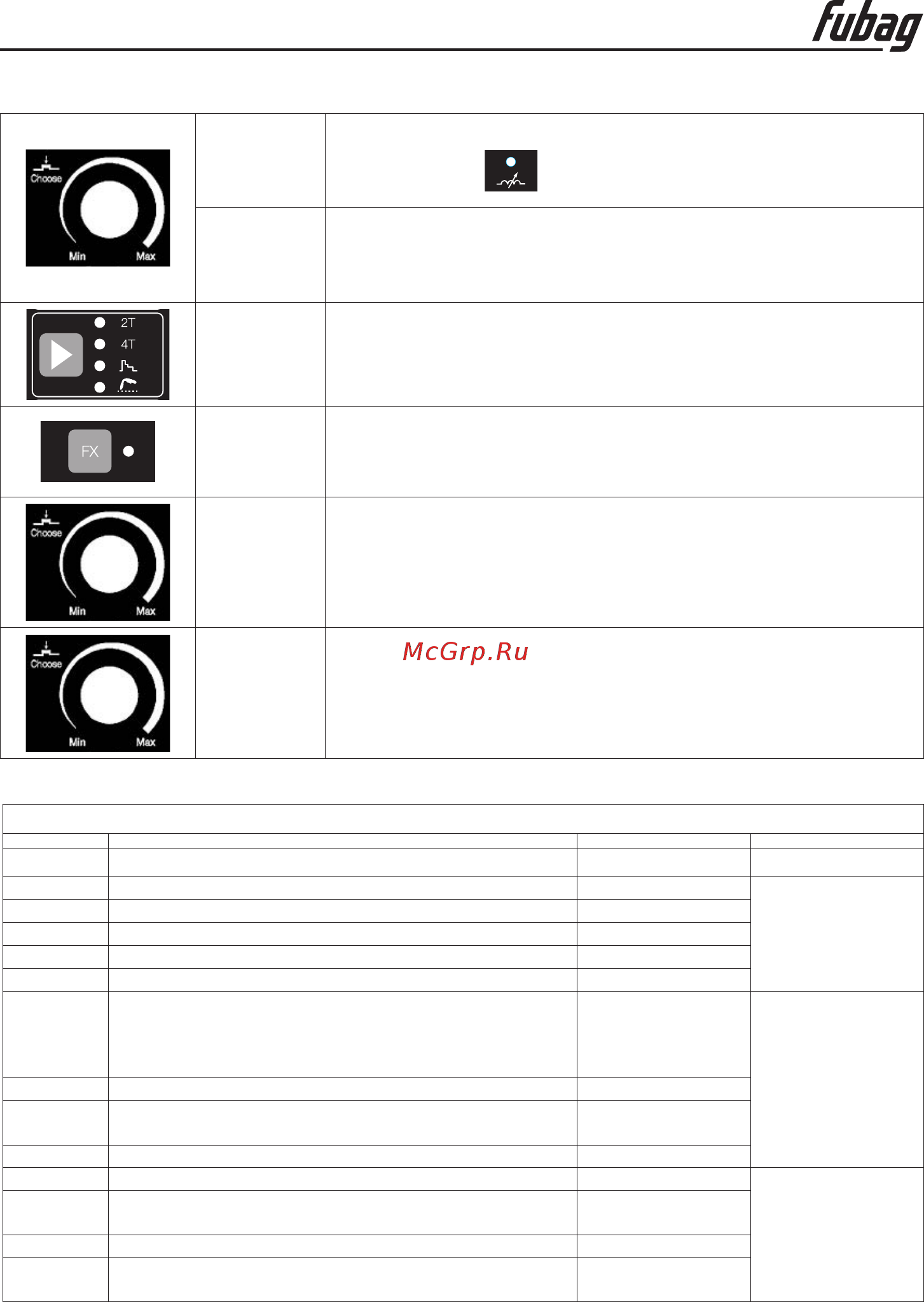

Инструкция по эксплуатации
- 17 -
DRIVE INMIG DW SYN PULSE
Нажать
Нажимая на кнопку и перейти в режим настройки
индуктивности
Повернуть Настроить индуктивность. Диапазон +-10
Нажать Выбрать необходимый режим управления горелкой
Нажать
Войти в список доступных для данного режима функций
(см. таблицу 2)
Нажать
или
Повернуть
Выбрать необходимую функцию
Повернуть Настроить значение выбранной функции
1
1
2
Таблица 2.
Функция Описание Значение Примечание
PrG Предварительная продувка газа 0-5 сек.
Все режимы
PoG Окончательная продувка газа 0-10 сек.
SFt Мягкий старт 0-10 сек.
bub Обратный отжиг 0-10
SPt Время точки 0-10 сек.
dPC
Разница между основным и вторым током двойного
импульса. (Используется при настройке 2-го тока).
При выставлении мин. основного тока на конкретной
программе dPC не регулируется.
0-200 А
Двойной импульс
FdP Частота переключения двух токов 0,5-3,0 Гц
dut
Соотношение заполнения импульсов основного и
второго токов
10-90%
bAL Коррекция длины дуги второго тока - 10+10
SCP Ток горячего старта по отношению к основному току 1-200%
4-тактный специ-
альный режим
SAL
Коррекция напряжения или длины дуги горячего
старта
- 10+10
ECP Ток заварки кратера по отношению к основному току 1-200%
EAL
Коррекция напряжения или длины дуги тока заварки
кратера
- 10+10
