Инструкция по эксплуатации
- 18 -
DRIVE INMIG DW SYN PULSE

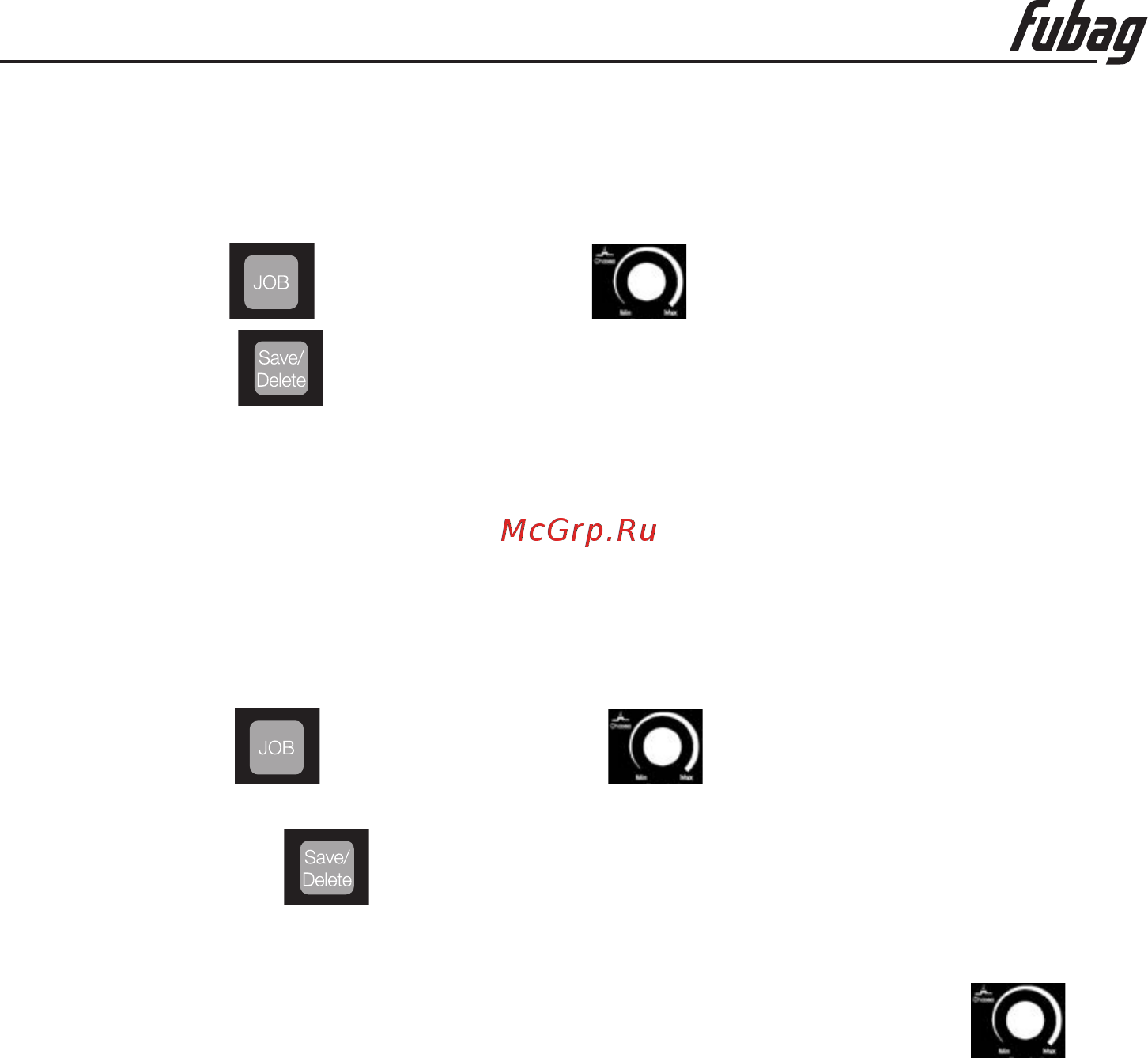

7.5 ЗАПОМИНАНИЕ ПРОГРАММ JOB
• Выбрать и настроить необходимые сварочные параметры, функции, режимы управ-
ления горелки.
• Нажать кнопку
и потенциометром 2 выбрать одну из 100 ячеек памяти.
• Нажать кнопку и запомнить данные в выбранной ячейке.
Данные загружаются только в пустую ячейку (на левом дисплее высвечиваются
чёрточки «---«, на правом дисплее чёрточки «---« чередуются с номером выбран-
ной ячейки). Если при выборе ячейки на левом дисплее присутствует цифровое
значение, на правом дисплее идёт чередование номера ячейки со сварочным
током - ячейка считается заполненной.
Освободить ячейку и удалить содержимое можно следующим образом:
• Нажать кнопку
и потенциометром 2 выбрать заполненную ячейку па-
мяти.
• Удерживая кнопку
3-5 секунд добиться исчезновения цифрового значения на
левом и правом дисплее. Отпустить кнопу. Данная ячейка свободна и готова к занесе-
нию новых данных.
• При выборе заполненной ячейки можно нажатием на потенциометр 2
пере-
ключить просмотр сварочного тока, скорости подачи и толщины материала (только
синергетические и импульсные программы) . По истечении нескольких секунд или по
умолчанию левый дисплей переходит в режим чередование номера ячейки и свароч-
ного тока.
• В режиме без синергетики доступна информация только по скорости подачи прово-
локи.
