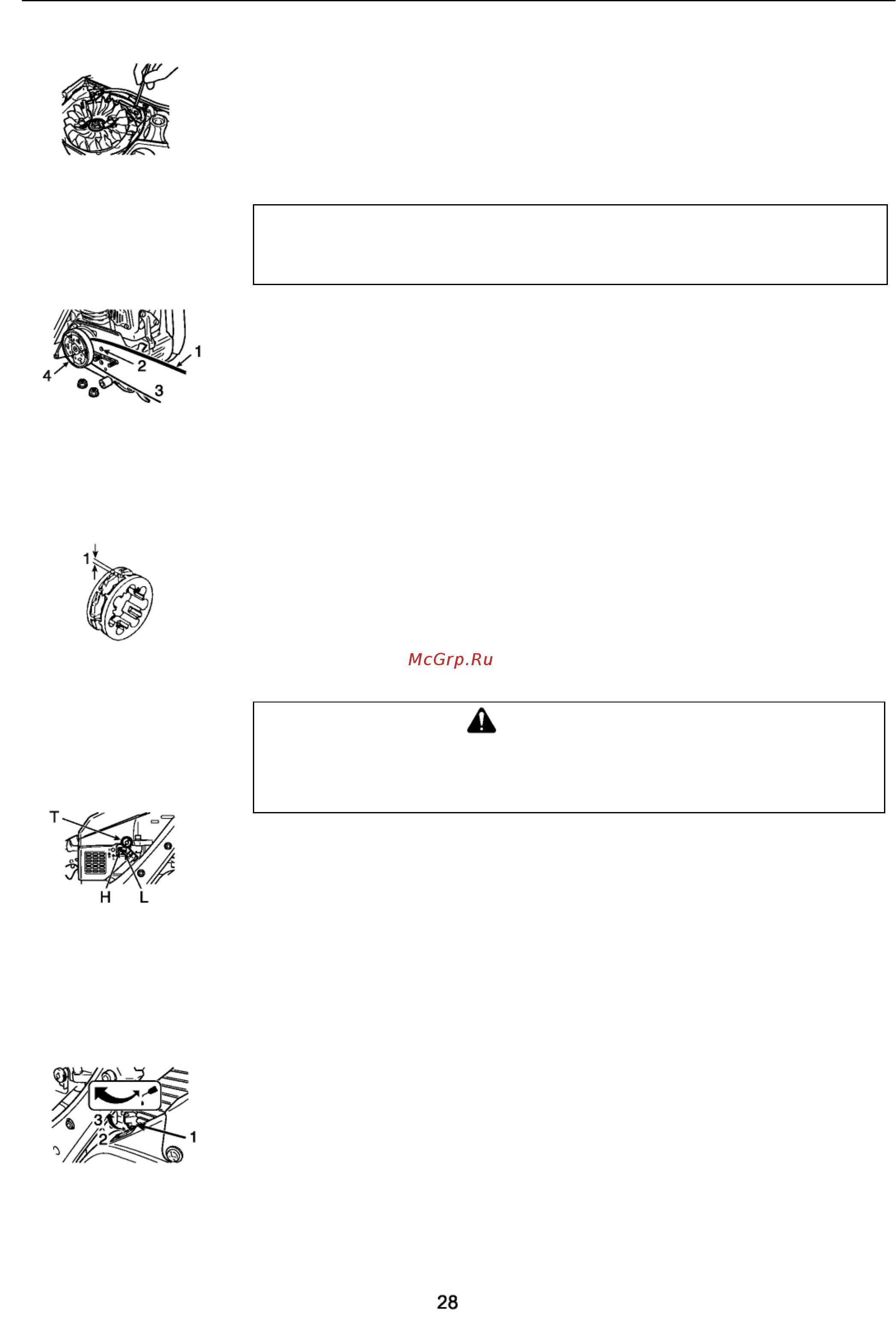

Echo CS-8002-20" [28/36] Карбюратор
![Echo CS-8002 [28/36] Карбюратор](/views2/1010664/page28/bg1c.png)
Охлаждающие ребра цилиндра
• Проверяйте периодически.
• Засорившиеся ребра приводят к плохому охлаждению двигателя.
• Удалите грязь и пыль из промежутков между ребер, чтобы охлаждающий
воздух проходил свободно.
Пильная шина
Примечание:
для замены пильной шины или пильной цепи обратитесь к дилеру ECHO.
1. Паз 2. Масляное отверстие 3. Пильная шина
4. Звёздочка
• Прочистите перед использованием.
- Очистите канавку пильной шины, например, маленькой отверткой.
- Очистите масляные отверстия проволокой.
• Периодически переставляйте пильную шину.
• Проверьте звездочку и сцепление, очистите место крепления шины перед
установкой пильной шины.
Замените в случае износа.
Звёздочка
1. Износ: 0,5 мм
• Поврежденная звёздочка может привести к преждевременному
выходу пильной цепи из строя или её износу.
- Замените звёздочку, если её износ 0,5 мм или больше.
• Проверьте звёздочку перед установкой новой цепи.
Замените в случае износа.
Карбюратор
ОСТОРОЖНО
При пуске регулятор оборотов холостого хода (T) должен быть
отрегулирован так, чтобы не происходило вращения пильной цепи.
В случае неисправностей в работе карбюратора обращайтесь к дилеру.
L: Регулятор смеси для низких оборотов
Н: Регулятор смеси для высоких оборотов
Т: Регулятор оборотов холостого хода
• Не меняйте настройки карбюратора без необходимости.
• Для регулировки карбюратора сделайте следующее:
- Поверните регулятор смеси для малых оборотов (L) и регулятор смеси для
высоких оборотов (H) против часовой стрелки до упора.
- Запустите двигатель и дайте ему поработать на высоких оборотах холостого
хода для прогрева.
- Поверните регулятор оборотов холостого хода (T) против часовой стрелки,
пока пильная цепь не остановится.
- Поверните регулятор (T) против часовой стрелки еще на пол-оборота.
- Увеличьте обороты двигателя до максимальных для проверки плавности
перехода от холостого хода к полному газу.
Автоматическая маслёнка
1. Ручка регулировки масла 2. Уменьшение 3. Увеличение
• Перед отправкой с завода подаваемый расход автоматической маслёнки
установлен на 8 мл/мин при прибл. 7000 об/мин.
- Для увеличения объема подачи поверните ручку регулировки по часовой
стрелке.
Когда регулировочный винт дойдет до упора и остановится, это будет
максимальный объем подачи. (15 мл/мин при 7000 об/мин)
- Не поворачивайте регулировочную ручку дальше установленных
пределов регулировки.
