Toro 38826 261395 [26/36] Регулировка фиксатора желоба для выброса снега
![Toro 38826 261395 [26/36] Регулировка фиксатора желоба для выброса снега](/views2/1393666/page26/bg1a.png)

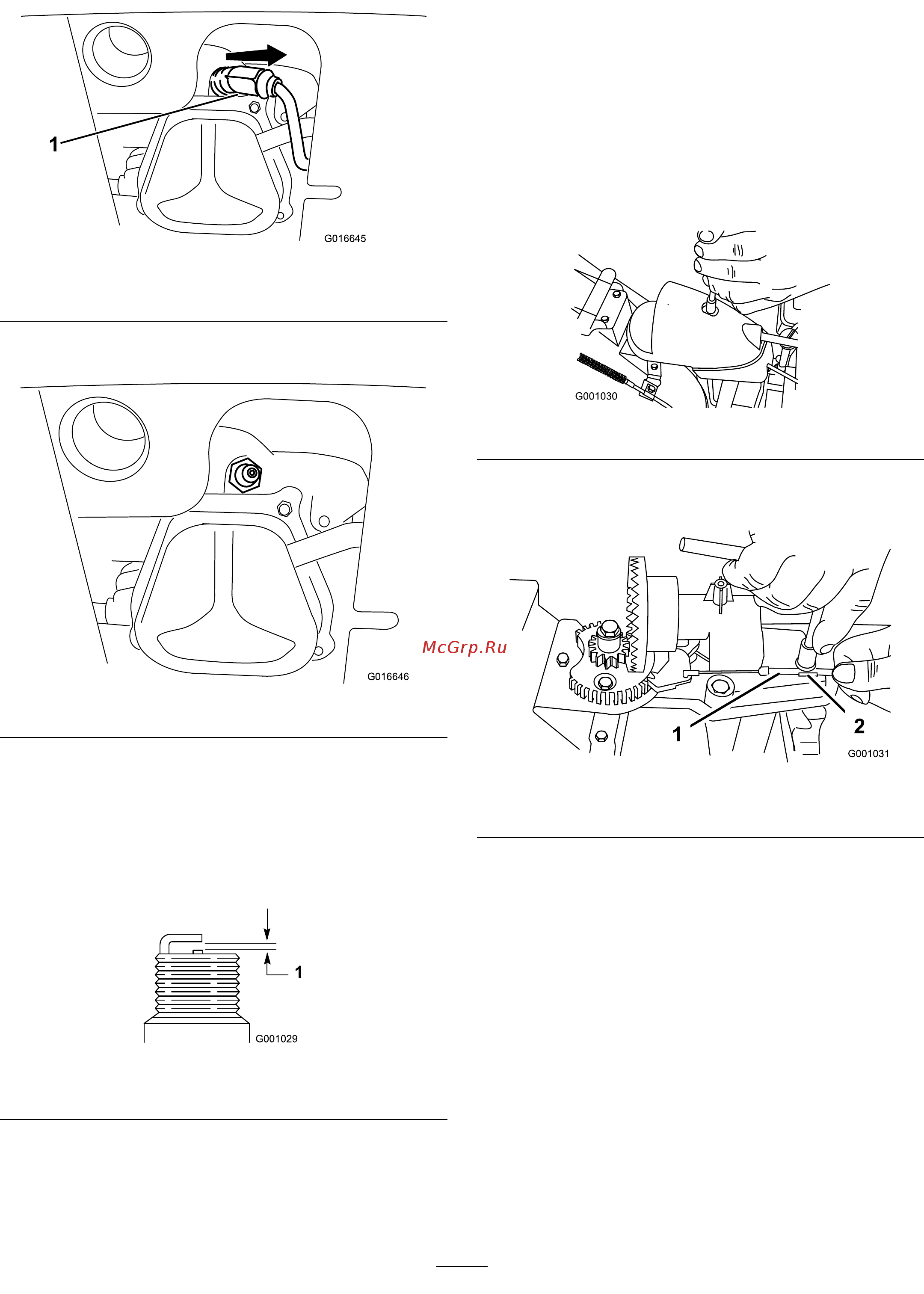

G016645
1
Рисунок49
1.Изоляционныйколпачоксвечизажигания
2.Произведитечисткуповерхностивокруггнездадля
свечизажигания.
G016646
Рисунок50
3.Вывернитеиутилизируйтестаруюсвечузажигания.
Примечание:Дляудалениясвечизажигания
вампотребуетсягаечныйключстрещоткойи
удлиненнойрукояткой.
4.Нановойсвечеустановитезазормежду
электродами,равный0,76мм(Рисунок51).
Рисунок51
1.0,76мм
5.Установитеновуюсвечу,плотнозатянитеееи
подсоединитепроводзажиганияксвече.
Примечание:Убедитесь,чтопроводзажигания
надежноустановленсфиксациейнасвече.
Регулировкафиксатора
желобадлявыбросаснега
Еслижелобнефиксируетсявтребуемомположении
илинеосвобождаетсядляпереходавдругоеположение,
произведитерегулировкуфиксаторажелоба.
1.Снимитекрепежныедеталинакрышкередуктора
(Рисунок52),поднимитепереднюючастькрышки
исдвиньтееедальшеназад.
Рисунок52
2.Ослабьтезатяжкуболтанахомутекабеля(Рисунок
53).
Рисунок53
1.Кабельныйтрубопровод2.Хомуткабеля
3.Захватитекабельныйтрубопроводиперемещайте
егопонаправлениюкпереднейчастимашины
дотехпор,покафиксаторжелобаневойдет
полностьювзацеплениесзубчатойпередачей
редуктора(Рисунок53иРисунок54).
26
