47
EspañolPortuguês Русский
76
MANTENIMIENTO

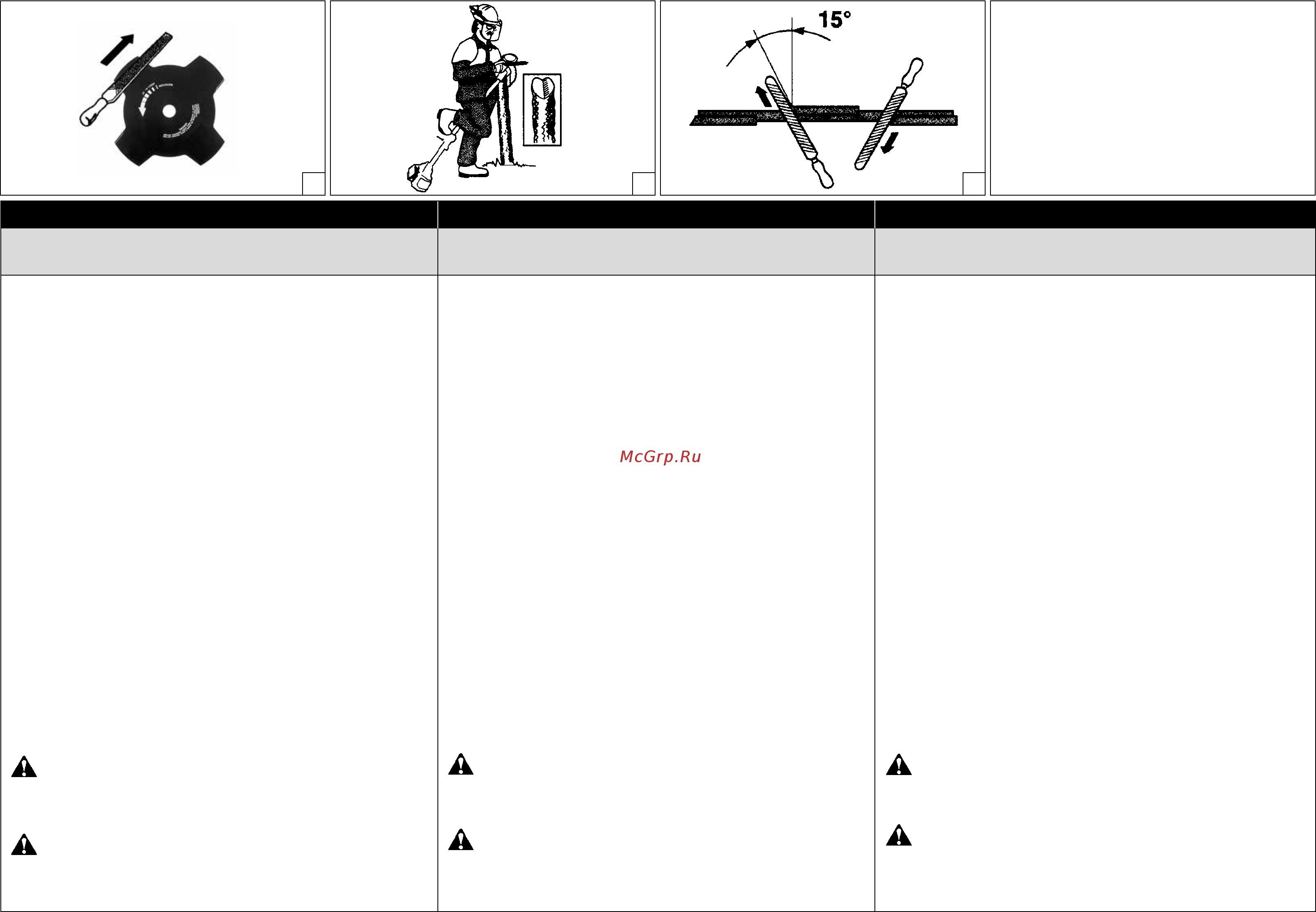

AFILADO DE LAS CUCHILLAS 234 DIENTES
1. Las cuchillas son reversibles; cuando un lado se desala, se le da la
vuelta y se utiliza del otro lado (Fig. 75).
2. Las cuchillas se alan con una lima plana de corte sencillo (Fig. 76).
3. Para mantener la cuchilla equilibrada, lime todos los los de manera
uniforme.
4. Si las cuchillas no se alan correctamente, pueden causar vibraciones
anómalas en la máquina y romperse.
AFILADO DEL DISCO
Controle siempre las condiciones generales del disco. El correcto alado
del disco permite el máximo rendimiento de la desbrozadora. Para
alar los dientes, utilice una lima o una muela para alar y, respetando
los ángulos y las dimensiones indicadas en la Fig. 72-73, proceda con
pequeños toques.
AFILADO DE LA HOJA DE SIERRA
• Consulte las instrucciones de afilado en el paquete del accesorio de
corte.
El afilado correcto de la hoja es esencial para trabajar de forma eficaz y
evitar un desgaste innecesario de la hoja y la desmalezadora (Fig.77).
• Asegúrese de que la hoja está bien apoyada cuando la afile. Utilice
una rima redonda de 5,5 mm.
• El ángulo de afilado debe ser de 15°. Afile dientes alternos de la parte
derecha y los que están en medio a la izquierda. Si la hoja presenta
muchos hoyos a causa de las piedras, es posible que necesite arreglar
las aristas superiores del diente con una lima plana. Esto sólo debe
realizarse en casos excepcionales y antes de utilizar la lima redonda.
Las aristas superiores de todos los dientes deben afilarse por igual
(Fig.78)
ATENCIÓN! – El uso de una herramienta de corte equivocada
o mal alada aumenta el riesgo de contragolpes. Revise las cuchillas de
cortacésped para determinar si están rotas o deterioradas; sustitúyalas
si presentan el menor daño (Fig. 74).
ADVERTENCIA: No suelde, enderece ni modifique la forma de
los accesorios de corte dañados para repararlos. Algunas partes de la
herramienta podrían separarse y ocasionar lesiones graves o mortales.
AFIAÇÃO DAS LÂMINAS 234 DENTES
1. As lâminas são reversas: quando um lado perder o gume, revire-a e
utilize o outro (Fig. 75).
2. As lâminas devem ser a adas com uma lima plana com corte simples
(Fig. 76).
3. Para manter o equilíbrio, lime de uma forma uniforme todo o gume.
4. Se as lâminas não estiverem a adas correctamente podem gerar
vibrações anómalas à máquina com a consequente quebra das próprias
lâminas.
AFIAÇÃO DO DISCO
Verique sempre as condições gerais do disco. Um aar correcto do disco
permitirá o rendimento máximo da roçadora. Para aar os dentes utilize
uma lima ou pedra para aar, respeitando os ângulos e as dimensões
conforme mostra a Fig. 72-73.
AFIAR A LÂMINA DE SERRA
• Consulte a embalagem do acessório de corte para obter instruções
sobre a forma correcta de aar.
Uma lâmina correctamente aada é essencial para trabalhar com
eciência e evitar o desgaste desnecessário da lâmina e da serra
(Fig.77).
• Certique-se de que a lâmina está bem apoiada quando a limar. Use
uma lima redonda de 5,5 mm.
• O ângulo para limar é de 15°. Lime os dentes alternados para a direita
e os intercalares para a esquerda. Se a lâmina tiver sido fortemente
atingida por pedras, pode ser necessário reparar as extremidades
superiores dos dentes com uma lima plana, em casos excepcionais.
Se isso acontecer, deverá fazê-lo antes de limar com a lima redonda.
As extremidades superiores devem ser limadas da mesma forma em
todos os dentes (Fig.78).
ATENÇÃO! Um utensílio com o gume não conforme ou uma
lâmina aada erroneamente, aumentam o risco de contragolpe. Controle
as lâminas do corta relva: se estiverem dani cadas ou rachadas substituaas
(Fig. 74).
AVISO: Não repare acessórios de corte danicados soldando-
os, endireitando-os ou modicando a sua forma. Isto pode fazer com
que peças da ferramenta de corte se soltem, provocando lesões graves
ou fatais.
77 78
MANUTENÇÃO
234 Y
1. Ножи имеют две режущие кромки. После затупления одной режущей
кромки в результате эксплуатации нож можно повернуть для
использования второй режущей кромки (Рис. 75).
2. Заточка ножей осуществляется с помощью плоского напильника с
простой насечкой (Рис. 76).
3. Для сохранения балансировки ножа равномерно заточить все режущие
кромки.
4. Неправильно заточенные ножи могут быть причиной возникновения
ненормальной вибрации в машине и привести к повреждению самых
ножей.
Все время проверяйте общее состояние фрезы.
Правильная заточка позволяет достичь максимального эффекта от работы
кустореза. Чтобы заточить зубья фрезы, пользуйтесь напильником или
точильным камнем и затачивайте мягкими движениями, соблюдая углы
и размеры, показанные на Рис. 72-73.
• Инструкции по заточке режущих органов Вы найдете на их упаковке.
Правильная заточка пилы крайне важна для обеспечения
эффективности работы и предотвращения излишнего износа пилы
(. 77).
• Перед заточкой дисковой пилы убедитесь, что она надежно
закреплена. Используйте 5,5-мм круглый напильник.
• Угол заточки составляет 15°. Затачивайте зубья через один вправо
и влево. В исключительных случаях при наличии выбоин от камней
может потребоваться правка верхних кромок зубьев плоским
напильником. При наличии такой необходимости эту операцию
следует выполнять перед заточкой круглым напильником. Верхние
кромки должны быть сточены на одинаковую величину на всех
зубьях (. 78).
! – Использование неправильного устройства
кошения или неправильно заточенного ножа повышает опасность
обратного удара. Проверьте ножи газонокосилки на наличие повреждений
или трещин и замените их, если это необходимо (Рис. 74).
:
, .
.
