Сетевой коммутатор ZyXEL будет работать с любыми компьютерами или
сетевыми устройствами на базе протокола Ethernet на скорости 10 или
100 Мбит/с. Несмотря на то что в этом руководстве рассматривается
работа сети на базе компьютеров с операционной системой Windows XP,
вы можете использовать этот коммутатор с любой операционной
системой, поддерживающей сети Ethernet. Для подробной информации
обратитесь к документации по вашей операционной системе.
Располагаете ли вы всем необходимым
для начала установки?
В комплекте коммутатора вы найдете:
Сетевой коммутатор ES-105A
Адаптер питания для сети переменного тока 220 В
Краткое руководство.
Также вам понадобятся следующие компоненты,
не входящие в комплект поставки:
Кабель Ethernet для подключения к коммутатору
каждого компьютера или сетевого устройства
Адаптер Ethernet или встроенный порт Ethernet на каждом
компьютере или устройстве, подключаемом к коммутатору.
Индикаторы и разъемы сетевого коммутатора

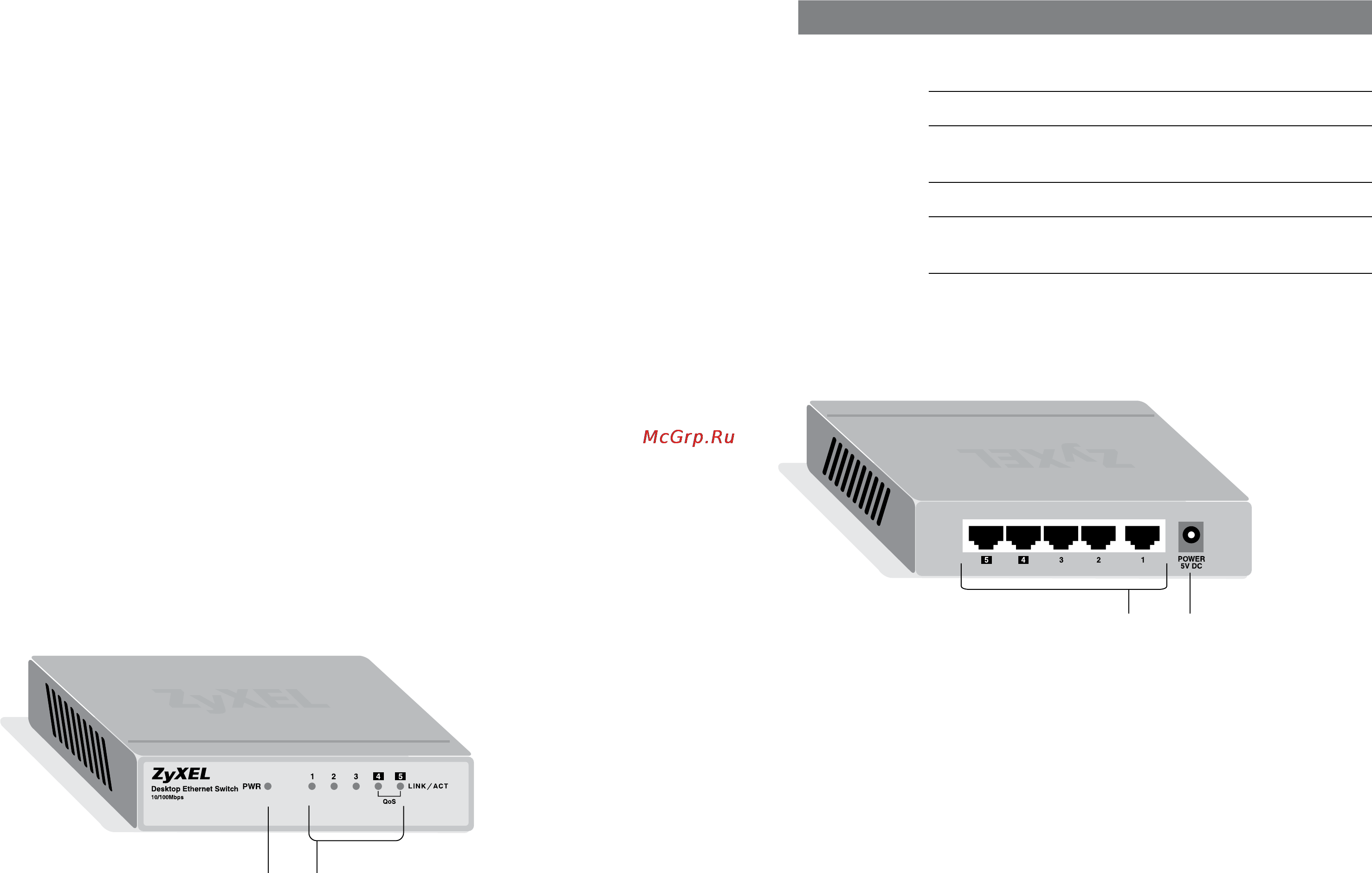

Следующие рисунки иллюстрируют вид спереди и
сзади сетевого коммутатора, показывают расположение
и назначение индикаторов и разъемов.
На передней панели коммутатора находятся один индикатор
питания и пять индикаторов статуса (1–5), которые соответствуют
сетевым портам. Каждый из индикаторов может гореть или
�
�
�
�
�
Индикатор
питания
Индикаторы статуса,
соответствующие портам
на задней панели
мигать в зависимости от схемы сети и сетевой активности. В
следующей таблице описывается назначение индикаторов.
Индикатор Состояние Статус
PWR Горит Коммутатор получает питание
от электросети
Не горит Коммутатор не подключен к электросети
LINK/ACT Горит Порт установил соединение
с сетевым устройством
Мигает Идет передача данных по порту
Не горит Соединение с сетевым
устройством не установлено
На задней панели коммутатора расположены пять портов Ethernet.
Порты 4 и 5, отмеченные на передней панели как QoS (Quality of
service, Качество обслуживания), являются приоритетными. Во время
пиковой загрузки сети они будут обслуживаться в первую очередь.
Коммутатор получает электропитание от сети переменного тока 220 В
через адаптер питания. Конструкция коммутатора предусматривает
подключение и отключение кабелей Ethernet без прерывания работы
на других портах. Поэтому нет необходимости отключать питание
коммутатора всякий раз, когда вы меняете конфигурацию вашей сети.
Пять портов Ethernet
включая два приоритетных
порта с номерами 4 и 5
Разъем
адаптера
питания
